Според мен има място за тази тема и найвече в раздел Физика.

Що е то? Накратко - ключов елемент в електрониката. Ключов - защото няма електроника без такъв елемент, и защото представлява /освен усилвател на сигнал примерно/ и електронен ключ. Играта на думи се получи неволно.

Само едно вмятане - Електроника - приложна (тоест инженерна) наука, която се занимава с практическото приложение на контролираното движението на тока в различни среди. Има и една по-сложна дефиниция според която е клон от науката /физика на твърдото тяло/ и технологиите... Засега е достатъчно, в последствие може и да се направи такъв раздел или да пусна тема само за това.

Транзистор - приложения

- електронен ключ - отваря /спира/ и затваря /пуска/ елекрическа верига според слаб управляващ сигнал. Приложение - като реле /пусков механизъм за управление на силови консуматори нявсякъде където има автоматика - електродвигатели, осветителни уредби, постанции. В процесорите /интегралните схеми/ - това е елеметът който комутира /превключва/ слабите вериги, които извършват изчисленията.

- Усилвател - усилва слаб сигнал, подаден на управляващия му електрод. Без това му качество щяха да са невъзможни почти всички постижения на съвременната техника/технология - радио, телевизия, аудио/видео записи /известно изключение правят виниловите плочи и кинолентата/ компютри, GSM, интернет...

Описаните по-горе приложения са възможни благодарение на нелинейниното поведение на полупроводниците. Примерно - На два пъти по-високо от дадено ниво на управляващ сигнал може да съответства изходен на квадрат /експоненциална зависимост/ - за транзистор. Подобни зависимости /между детектирана величина и електропроводимост/ имаме и при други полупроводникови елементи - фото/термо диод/резистор.. Полупроводниците ще са предмет на друга тема. Коректно е да споменем, че преди навлизането на полупроводниците при ранната електроника /счита се че започва от началото на 20 век/ тази работа се е изпълнявала от електровакуумни пробори /радиолампи/. Аналогът на транзистора е ламповият триод.

Устройство:

Общо взето биват биполярни и полеви. Е такова беше преди делението сега са малко по-сложни нещата..

Биполарни приходни - състоят се от три области /или различни полупроводници/ на проводимост - n-p-n и p-n-p, или от два прехода.

Област на проводимаст - тук означава /част от/ полупроводник с един вид токови носители. В n /negative/-проводимата област токови носители са електрони, а в p - дупки. Дупката е липсваща валентна връзка в полупроводника, а електронът в n областта е свободна /излишна/ връзка. В металите токовите носители са електрони. Май трябваше да се почне от устройство на диод...

преход - границата между областите/полупроводниците с двата типа проводимост.

Получи се по-дългичко, а нищо още не съм казал.. Ще продължа след малко.

Редактирано Юли 24, 2012 от Joro-01

[КГ125]

Не забравяй да продължиш!

[Joro-01]

Не забравяй да продължиш!

Да, благодаря E не е след малко, но вкъщи след работа бързо минава времето..

Редактирано Юли 24, 2012 от Joro-01

[JImBeam]

Хм, не се ли намират вече учебници по физика

[Joro-01]

Знаете ли кво - ще си го напиша в .тхт и ще го пейстна. Който иска да допълва или поправя - е добре дошъл, може да се припокрият някои неща...

Редактирано Юли 24, 2012 от Joro-01

[Joro-01]

Хм, не се ли намират вече учебници по физика

Намират се, но мисля да дам нещо малко повече или по-различно от учебниците, без да е товарещо.. Или поне от моя гледна точка...

Редактирано Юли 24, 2012 от Joro-01

[JImBeam]

Един съвет , ако приемаш де, тъй като едва ли ще е интересно за разбирачите, напиши го поне да е достъпно за лаиците

[Joro-01]

Един съвет , ако приемаш де, тъй като едва ли ще е интересно за разбирачите, напиши го поне да е достъпно за лаиците

Благодаря за съвета, но тази граница ми е трудна. каквото излезе...

[КГ125]

Досега разбрах всичко от първия текст! Явно се справяш.

[Joro-01]

Продължение на първия пост

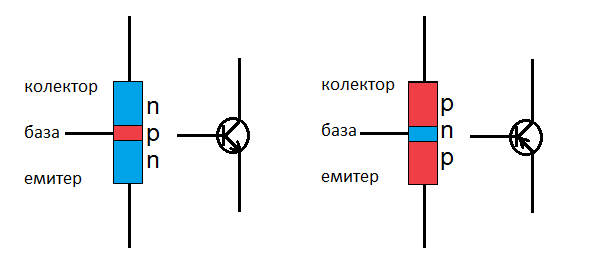

На картинката е показано схематично стройство и означение на всяка една от разновидностите на биполярния транзистор, както и имената на електродите. Управляващ електрод е базата. Когато на базата на транзистор се подаде някакво ниско напрежение /примерно части от волта/ веригата емтитер-колектор е затворена - през транзистора тече ток. Управляващото напрежение може да е положително - при n-p-n транзистор или отрицателно - p-n-p транзистор. Транзисторът може да работи в режим на усилване и в ключов режим. При режим на усилване транзисторът мени проводимостта си /на веригата емитер-колектор/ в зависимост от входния сигнал. При втория режим на работа се осигигурява такова ниво на управляващото напрежение, при което транзисторът да е напълно отпушен. Това става чрез свързване на подходящ резистор /съпротивление/ преди управляващия електрод. Пнонеже не може да се подаде напрежение само по един проводник - има три начина на свързване на транзистор - с общ емитер, с обща база и с общ коректор. Общ означава общ полюс за усивания и усиления сигнал.

Последно - думата биполярен идва от това че се в тези трнзистори има два вида токови носители - електрони и дупки или че тока тече през преходи.

Редактирано Юли 25, 2012 от Joro-01

[Joro-01]

To be continued

[Joro-01]

Полеви транзистори

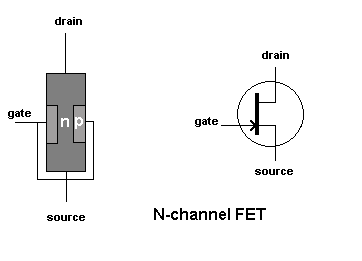

Другото им име е униполярни - с един вид токови носители. Те биват преходни и безпреходни /изолиран гейт/. Коректно е да се каже, че токът тече при преходните по /а не през/ прехода. Важно е да се каже, че този транзистор е нормално отворен - ток тече през него, а слабият управляващ сигнал го затваря. Когато е преходен - на управляващият електрод се подава слабо обратно на прехода напрежение /преходът обеднява на токови носители и съпротивленито му нараства/ и по него вече тече слаб или не тече ток. При безпреходният - управляващият електрод е с голяма площ и с поляризация съвпадаща с тази на токовите носители тоест която отблъсква наличните в полупроводника заряди. Тоест - електрическото поле от управляващото напрежение "задушава" управляваният ток. Оттам и името - "Полеви". На английски Field effect transtor /FET/. Работи като лампата триод, която не разгледахме до тук. Могат да бъдат с n или p канал - n-FET, p-FET.. Безпреходните се наричат още МОС /MOS/, /CMOS допълващи се/Метал окис силиций.. Така че може фда попаднете на транзистор MOS-FET... По-нататъшна клацивикация включваща елементи състоящи се от веериги от един от повече транзистор като - тиристор, динистор, триак, логически елемент, тригер и др. следва да се опишат в раздел Технологии, не тук.
