Помощ задача за решаване ?

[Yuri_1]

Здравейте,

Ще съм благодарен ако някой помогне да решим един казус.

Имаме въже 1 опънато между 2 пилона, пилоните са подсигурени с обтяжни въжета 2. Интересува ни как се разпределят силите от натоварването породено от въже 1 върху пилона и обтяжното въже 2 ??

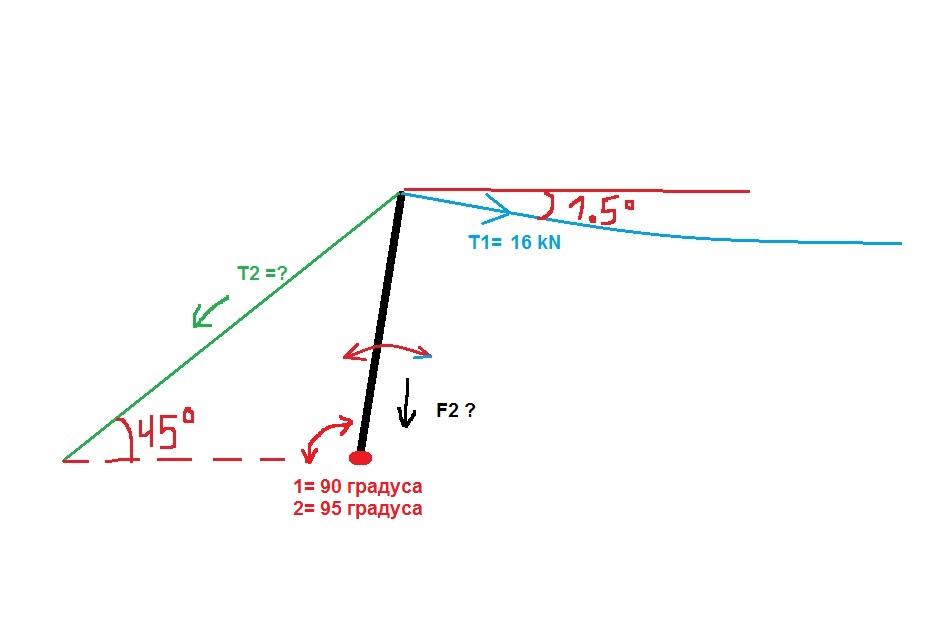

Прикачам скица. Във първия случай пилона е вертикален (90 градуса спрямо земята) а във втория пилона е леко наклонен напред с примерно 5 градуса.

Въже 1 оказва сила върху пилона Т1 - 16 kN. Търсим силата на опън във Въже 2 - Т2=? и натоварване върху пилона F2=?

Не взимаме под внимание теглото на пилона.

Благодаря

[Doris]

Докато имам възможност да спамя в природните науки мога да ти кажа следното: Събери силите като вектори, сборът на трите трябва да е нула и използвай синусовата теорема за получения триъгълник.

[Yuri_1]

И аз разбрах че така ще се сметне но до там сам не мога да се справя. Ако някой го реши евала ...

[Doris]

В първия случай:

F₂/sin(46,5^o)=T1/sin( 45^o)

T₂/sin(88,5^o)=T1/sin (45^o)

Във втория случай:

F₂/sin(46,5^o)=T1/sin(40^o)

T₂/sin(93,5^o)=T1/sin(40^o)
