Пускам малко експонати от техническия музей в Мюнхен. Засега ще номерирам, но към всичко ще гледам да има коментар или обяснение.

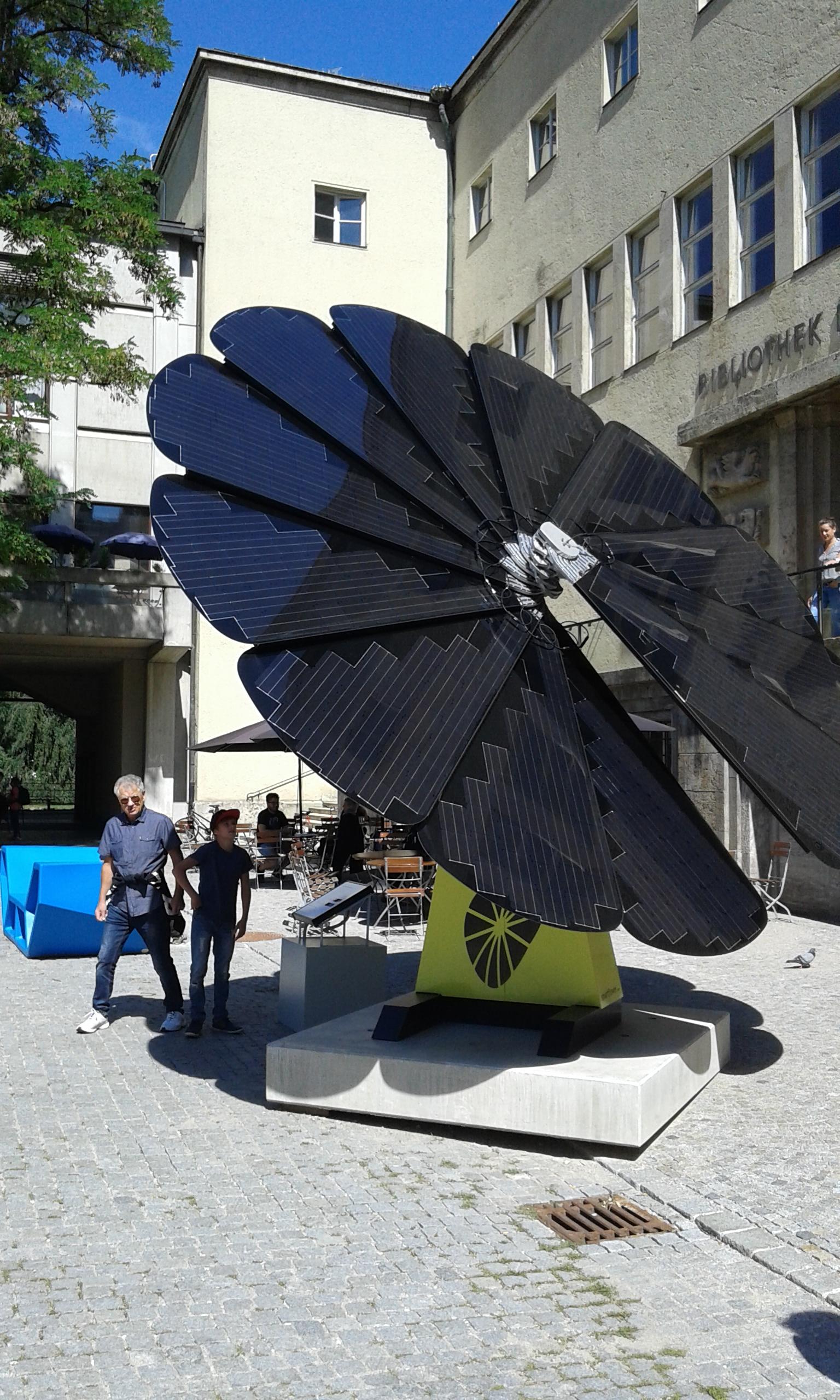

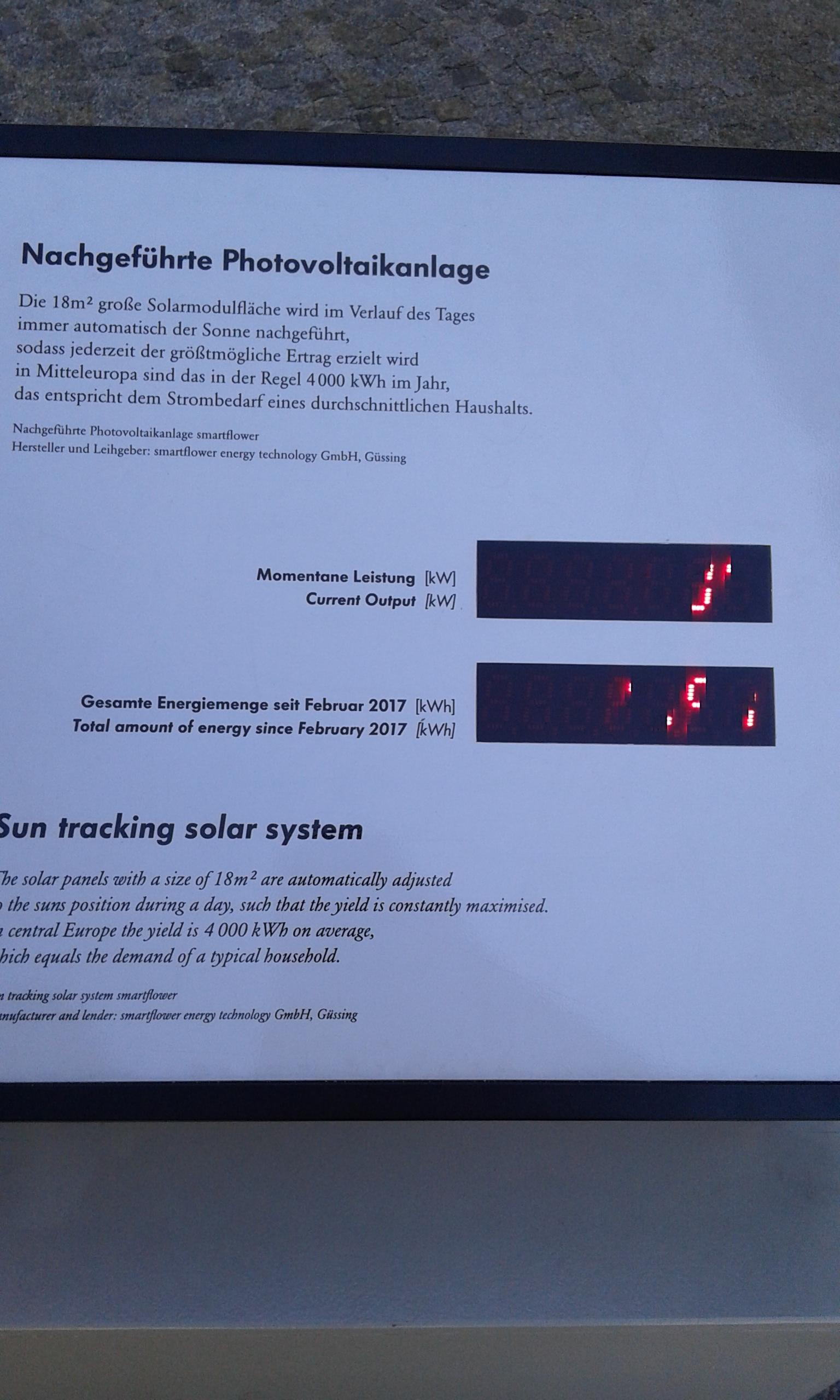

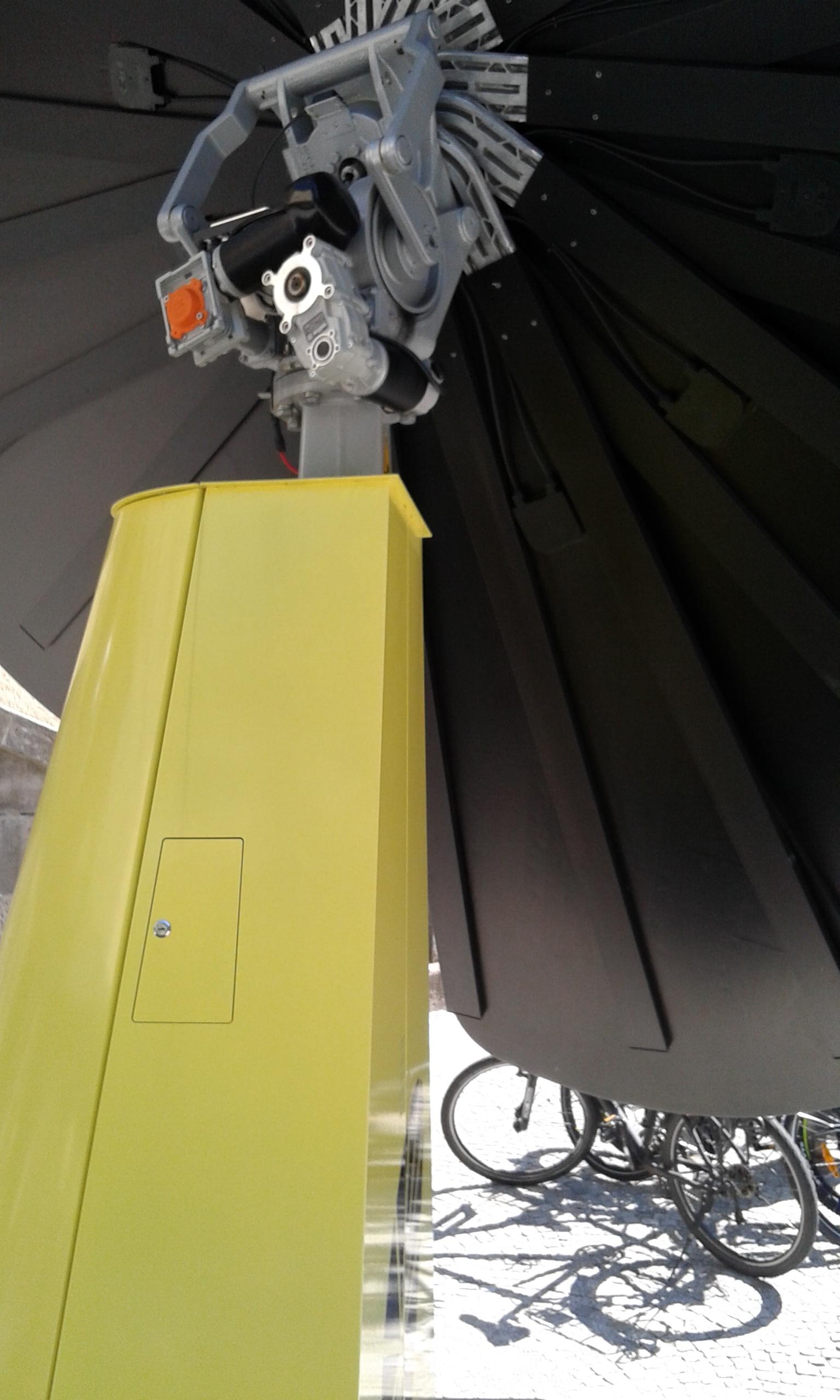

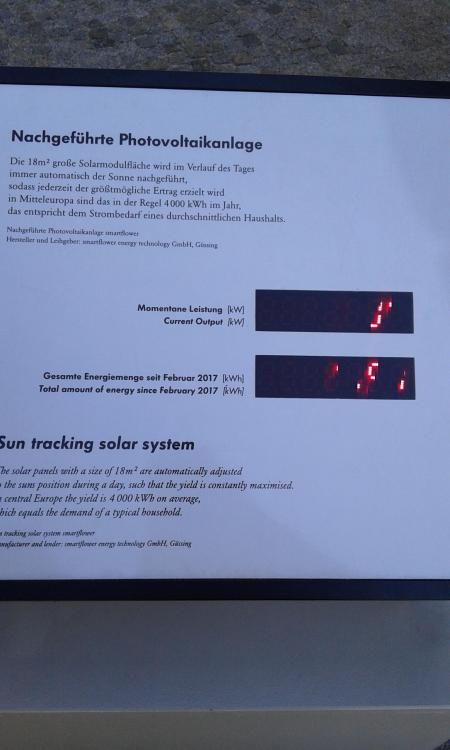

Започвам естествено с нещата, които са ми интересни. Няма да номерирам, че са малко. Ще пускам още (много са), а това, което се вижда е само от двора на музея. И така - първите три - "слънчево цвете" - следящ слънцето фотоволтаик, снимаано е отзад задвижването и панела. Панелът показва добива, но поради "сканирането"* на дислея на снимка не излиза цяло число. Затова го заснех на клип, който ще кача по-късно в тюбето и от там. Или ще напиша показанията.

Важно пояснение - коментарът / пояснението винаги важи за снимката под него. Към всяка снимка има, а ако няма - значи е поредна снимка на един и същ експонат.

В цифровите дисплеи (и не само, в дисплеите като цяло) се използва техника за "пестене на елементи". Всяка цифроа матрицаца/ осмица/ седемсегментен индикатор трябва да се управлява индивидуално за да се показват различни числа. На една осмица са нужни седем транзистоеа / електронни ключа (често оединени в интегрална схема) за да управляват сегментите. Ако имаме чсло от 6 знака, имаме 6 бр. осмици (и там се оптимизира ако се знае, че първият занк е 1) означава, че са ни нужни 6 х 7 = 42 транзистора.  Да, ама не - хората са го направили пестеливо - едни и същи седем транзистора (в интегралната схема) управляват различни осмици. Просто се редуват осмиците със скорост достатчно висока, за да позволява на окото да възприема цялото изобразено число. За целта се добавя по транзистор / електронен ключ на осмица, който в определен момент включва определената осмица.

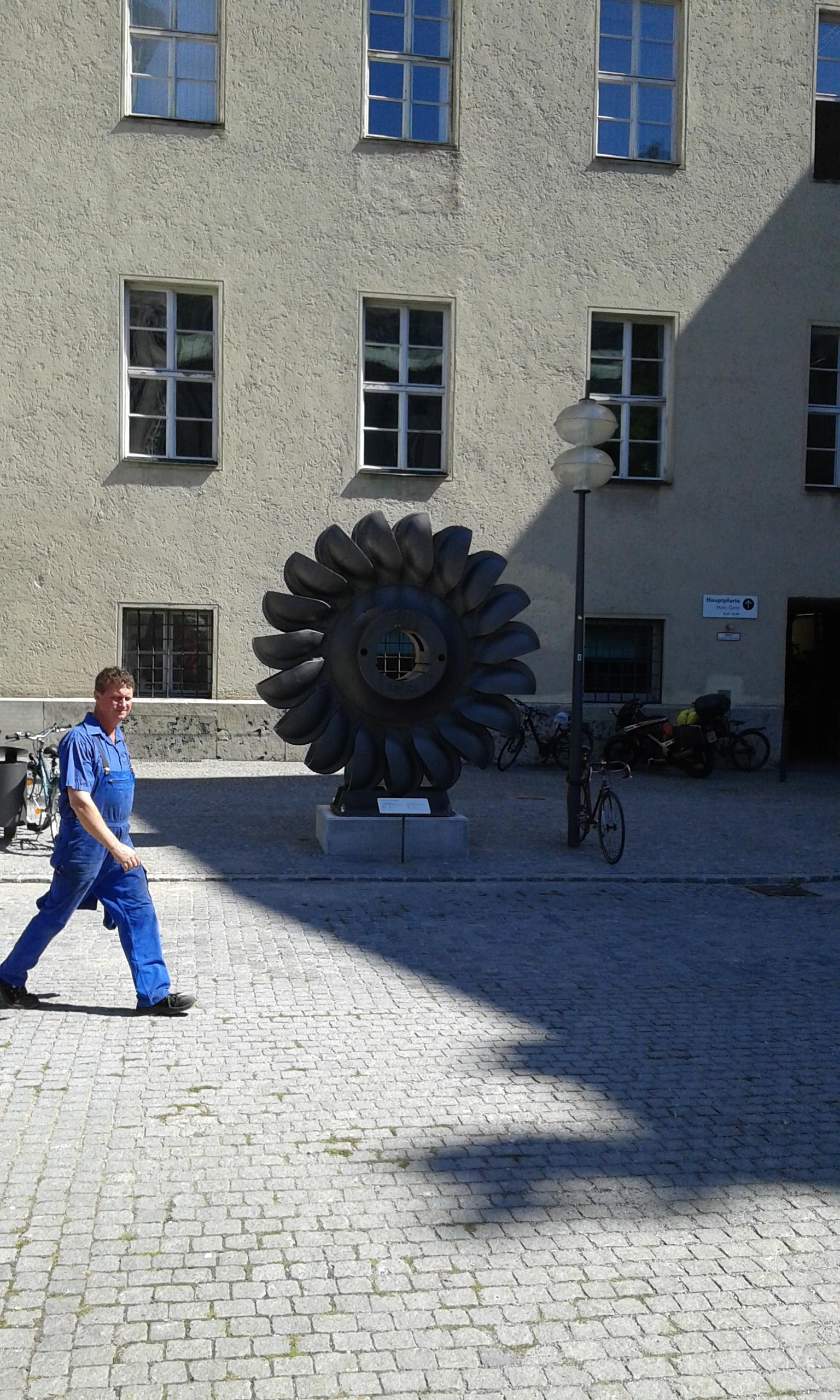

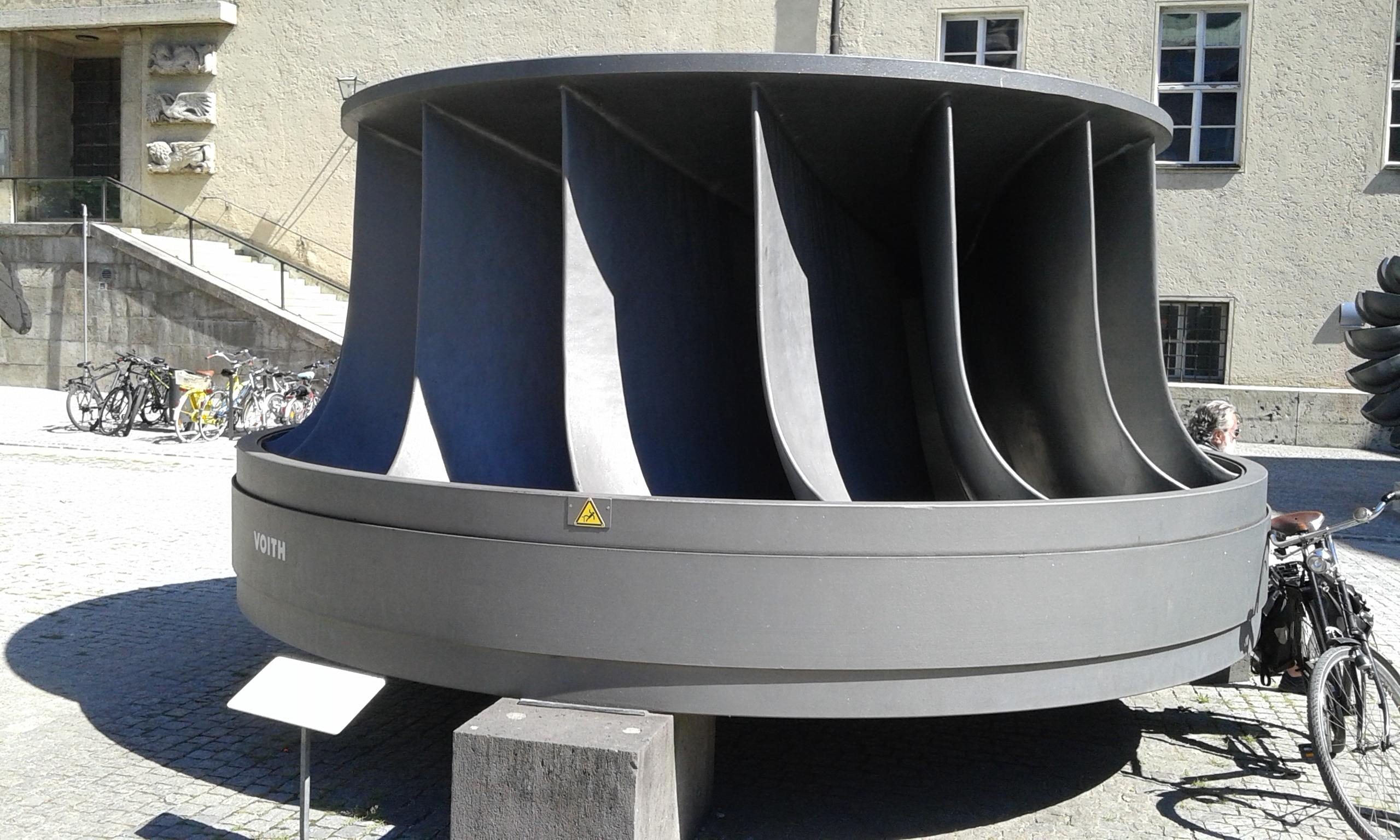

Турбините - за ВЕЦ-ове, легналата е тип Франсис.



Редактирано Септември 1, 2017 от Joro-01
Пояснение

[Joro-01]

Продължаваме...

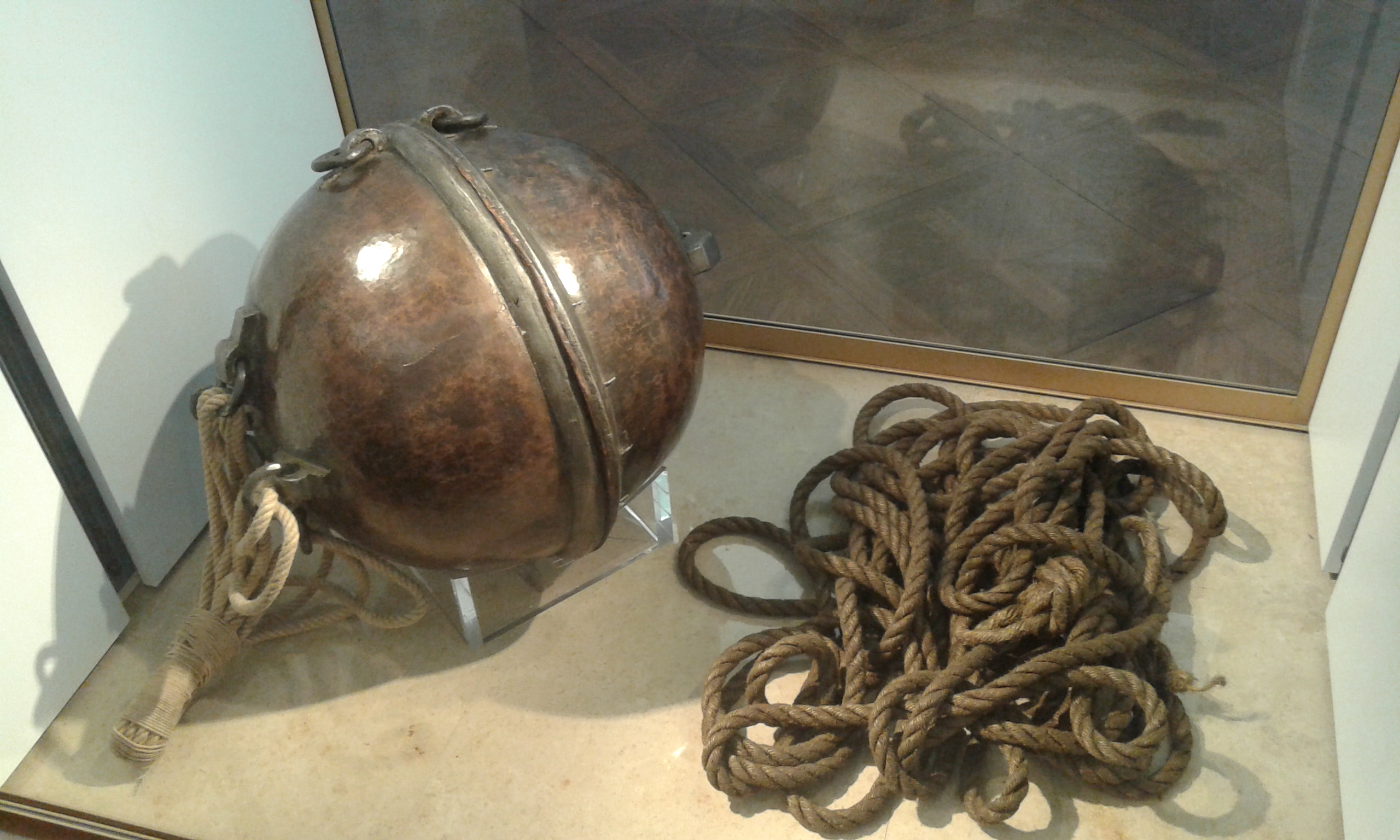

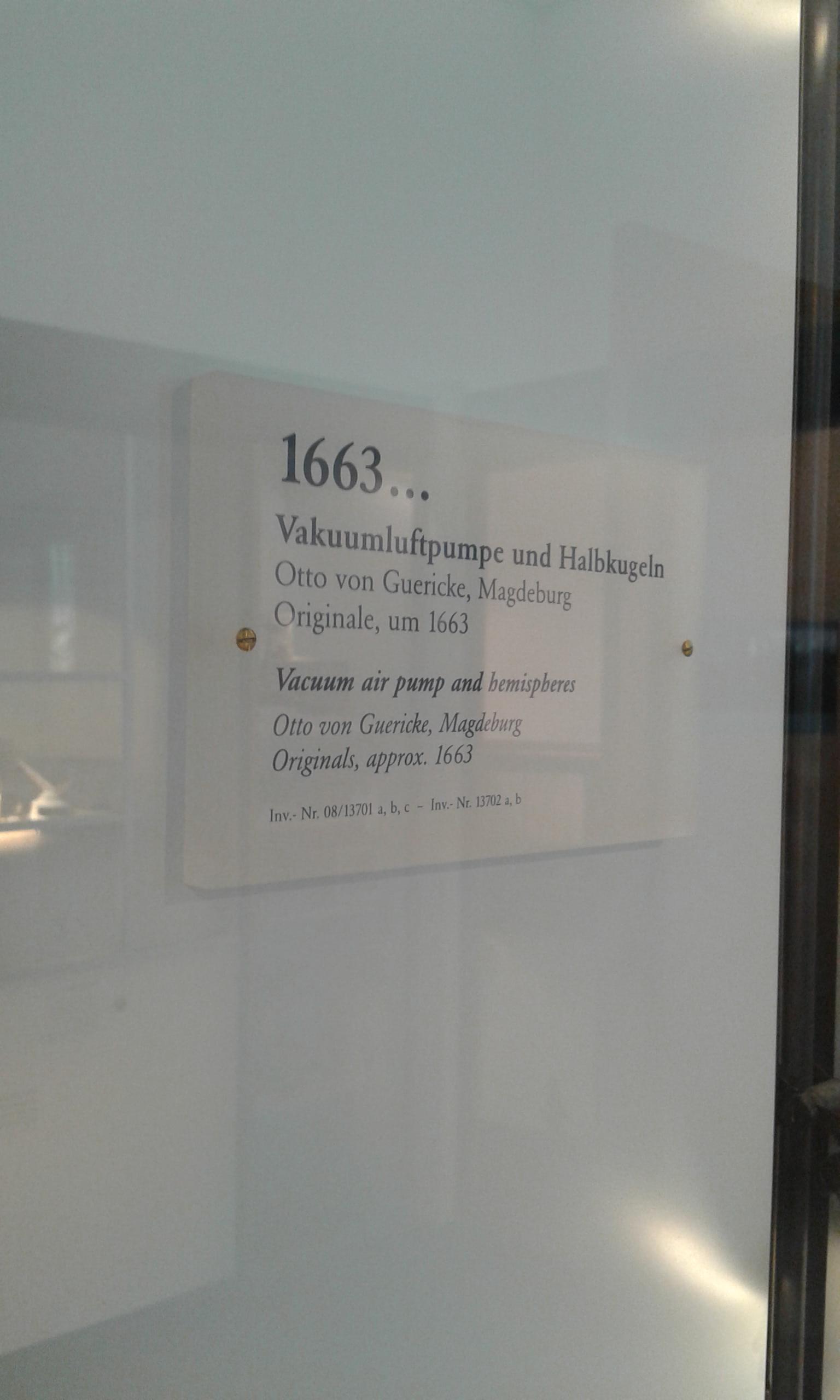

1. Магдебургските полукълба, а за Ото фон Герике (откривателят на вакуумпомпата) - тук. Експериментът с изтегления въздух от полукълбата и конете...

Табелата към по-готрния експонат.

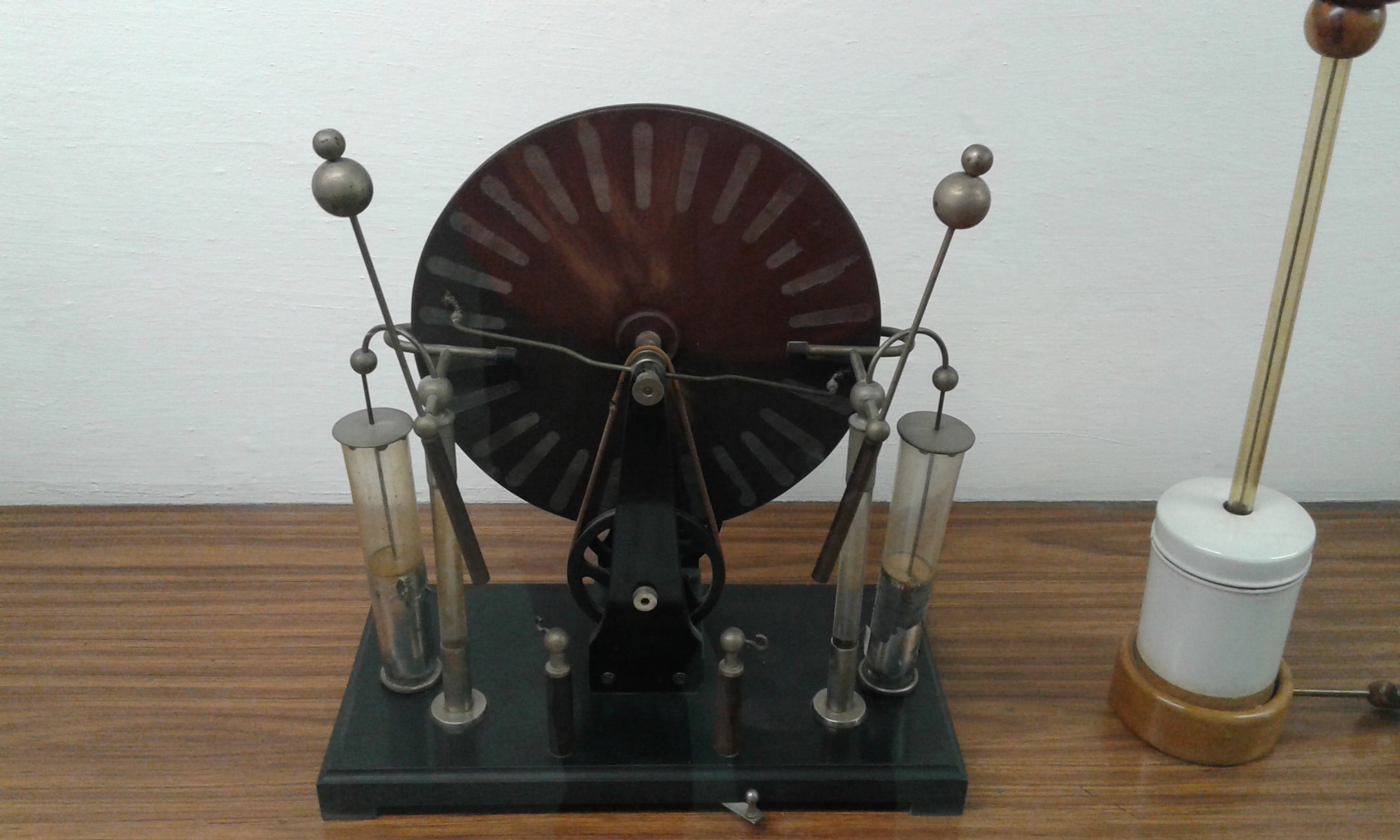

Пускал съм го (музеят във Виена) - електростатичната машина на Уимшърст

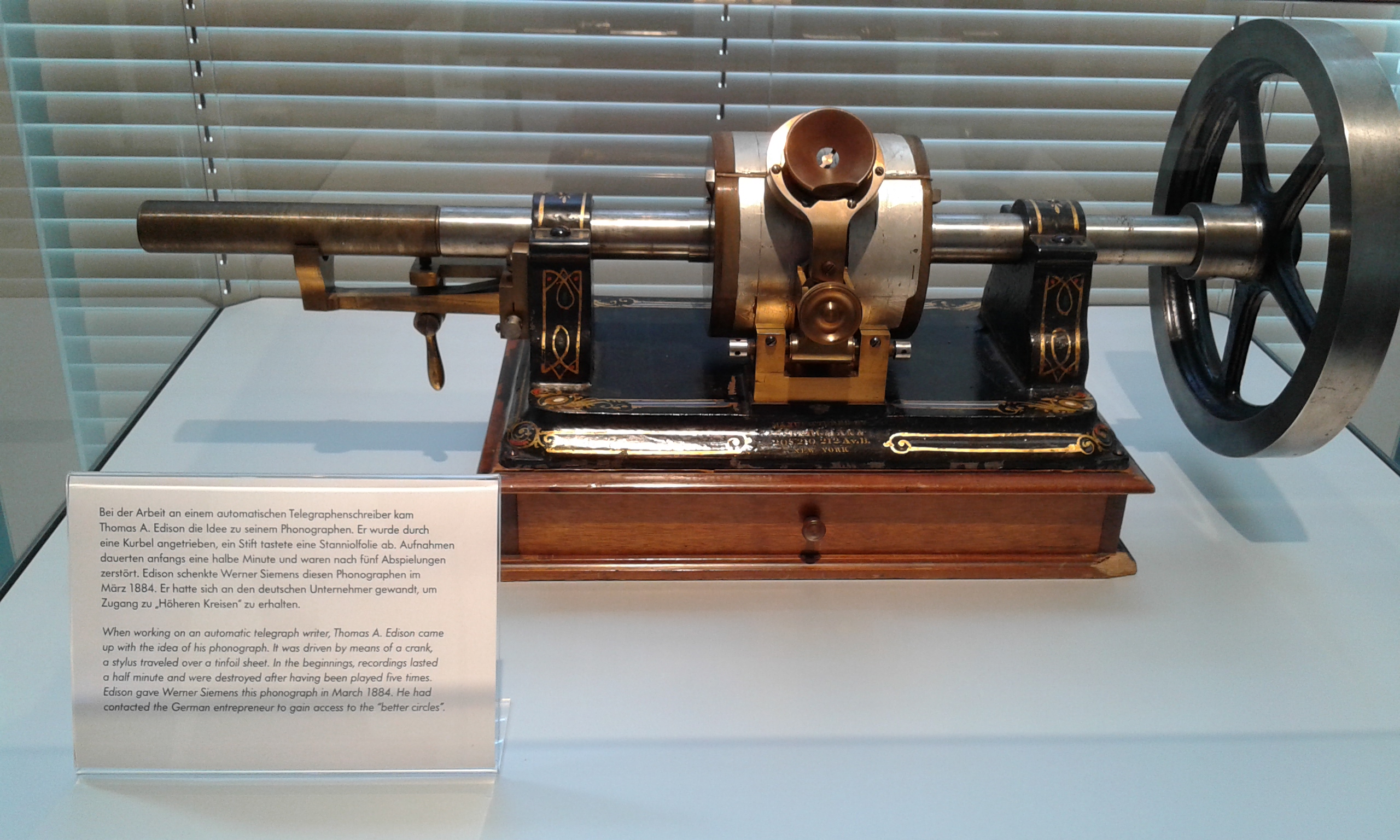

Фонографът (първият грамофон), изобретен от Томас Едисон.

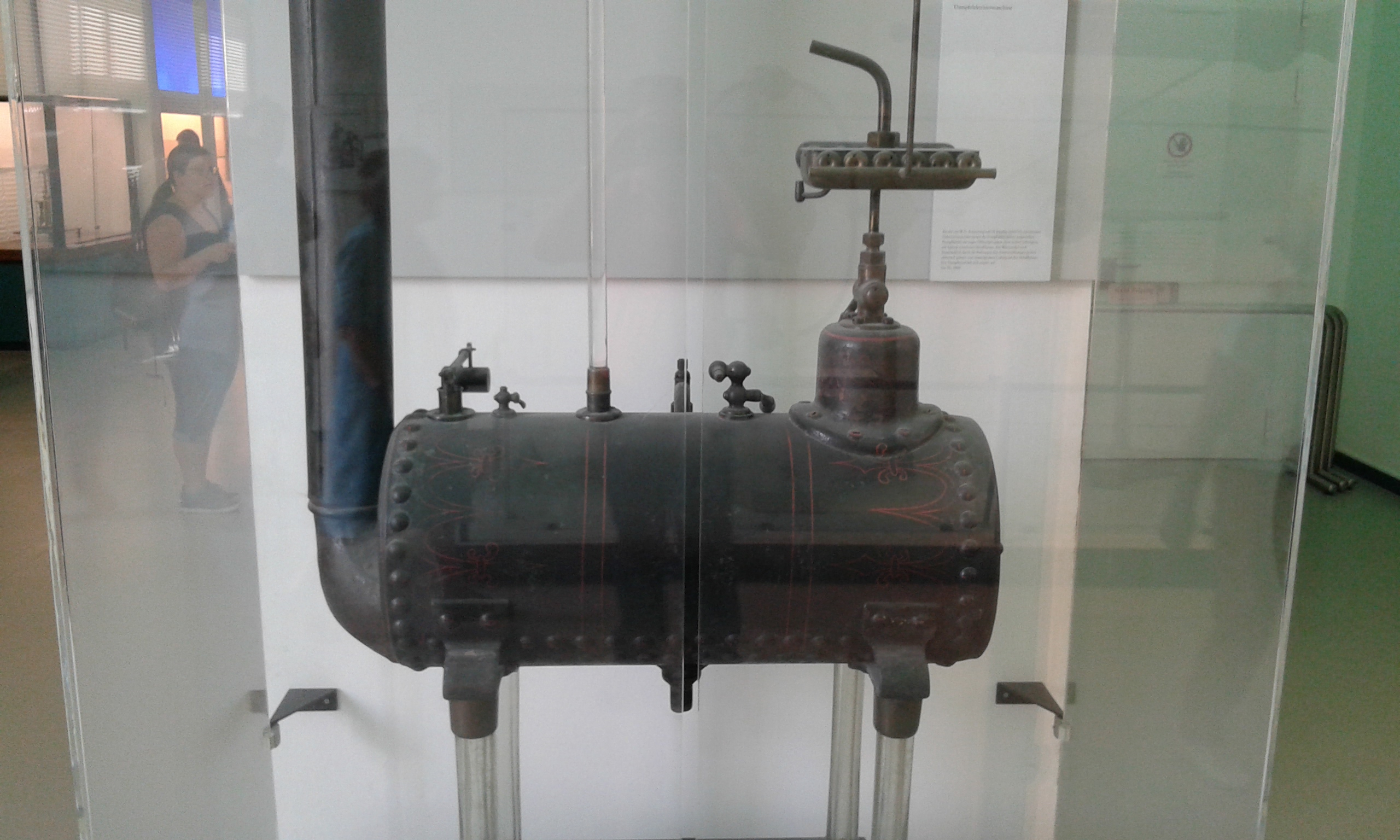

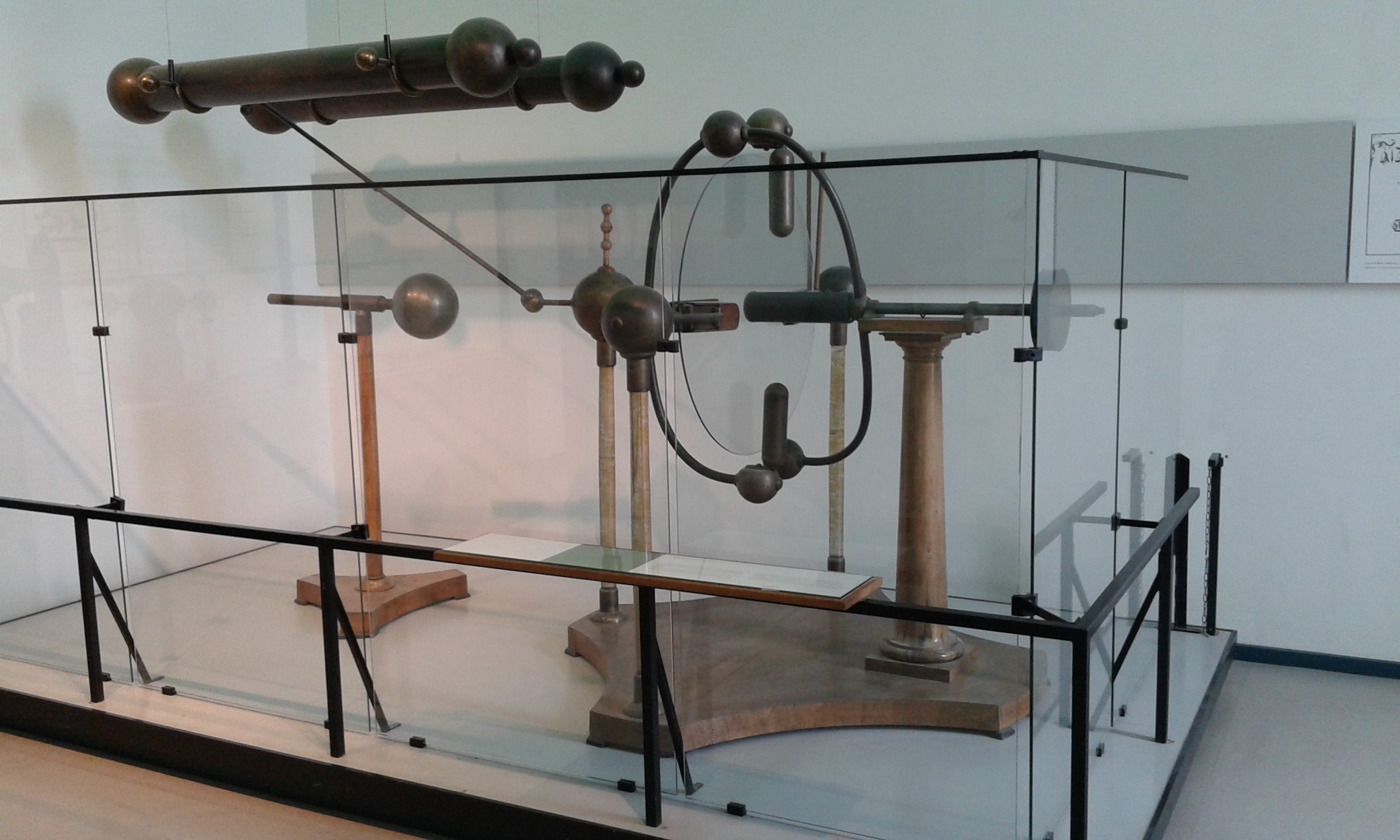

Парният електростатичен генератор

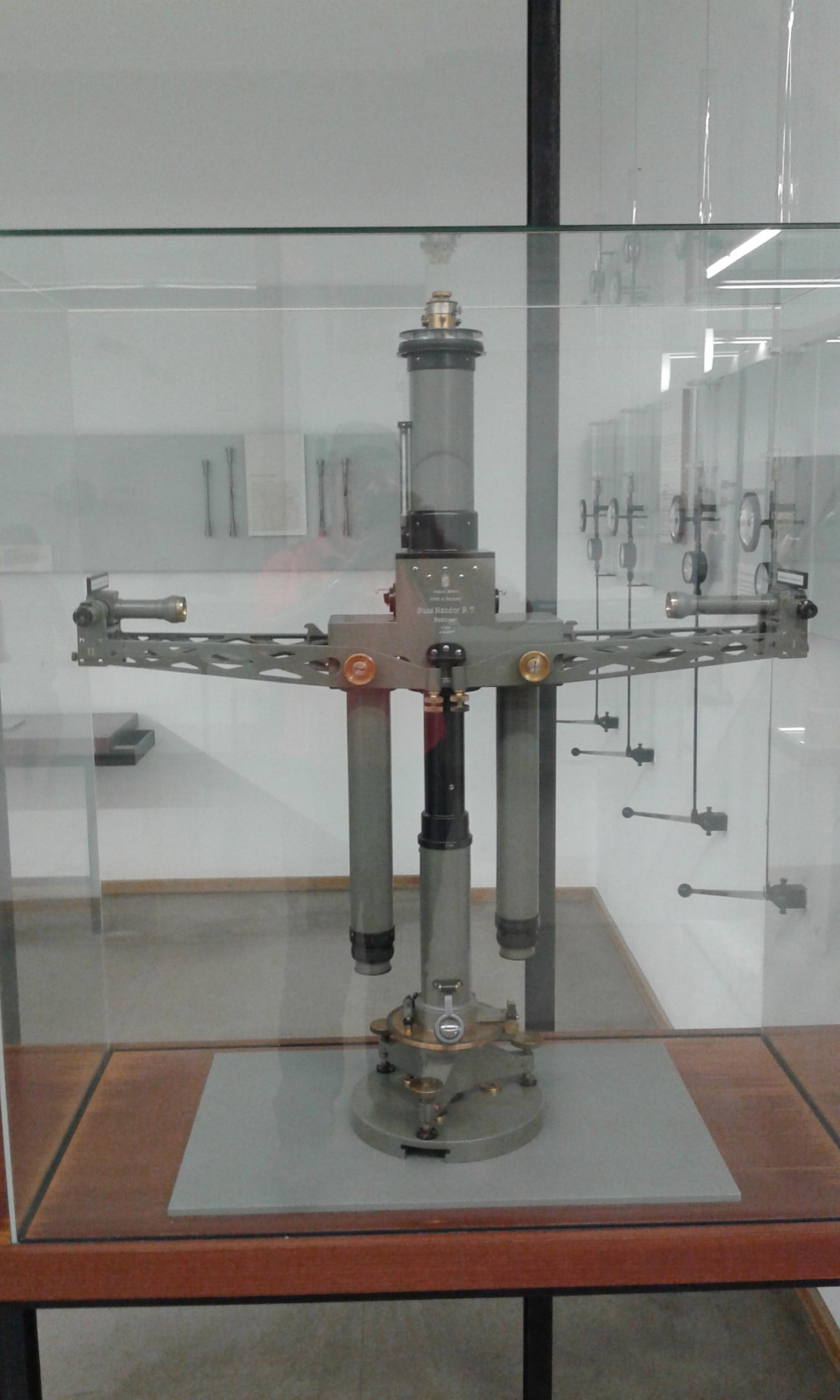

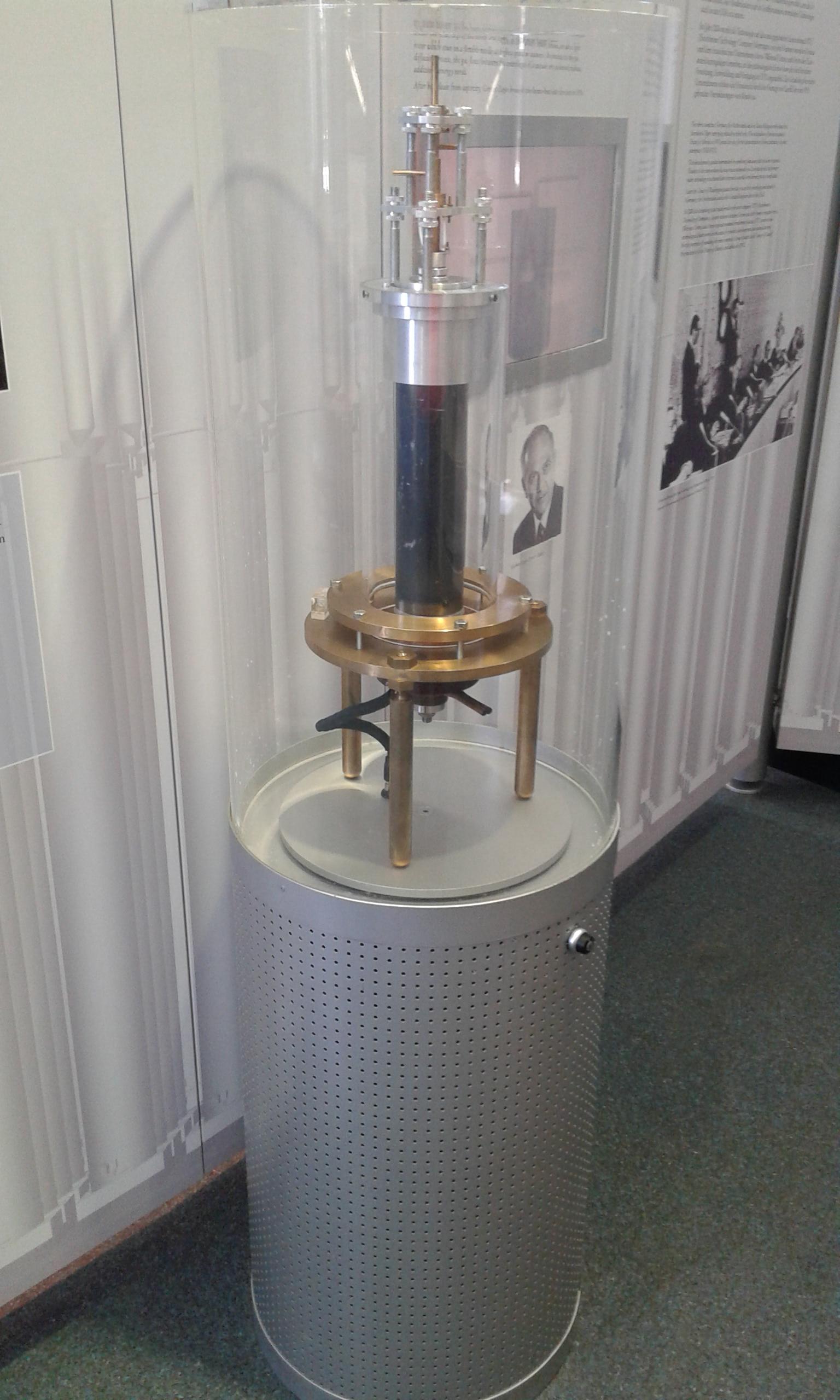

В "Какво е това" Scubi го бе нарекъл "Хоризонтален вариометър" (той бе дал задачата, аз я познах ). Не съм проверявал така ли е точно, нотам бе написан Оригинален отвес или нещо подобно (eotvos, на имато на Lorand Eötwös, как се казва и най-големят университет е Унгария), използва се за измерване в геофизиката. Чрез измерване на гравитационната аномалия може да се установи наличието на петролни залежи.

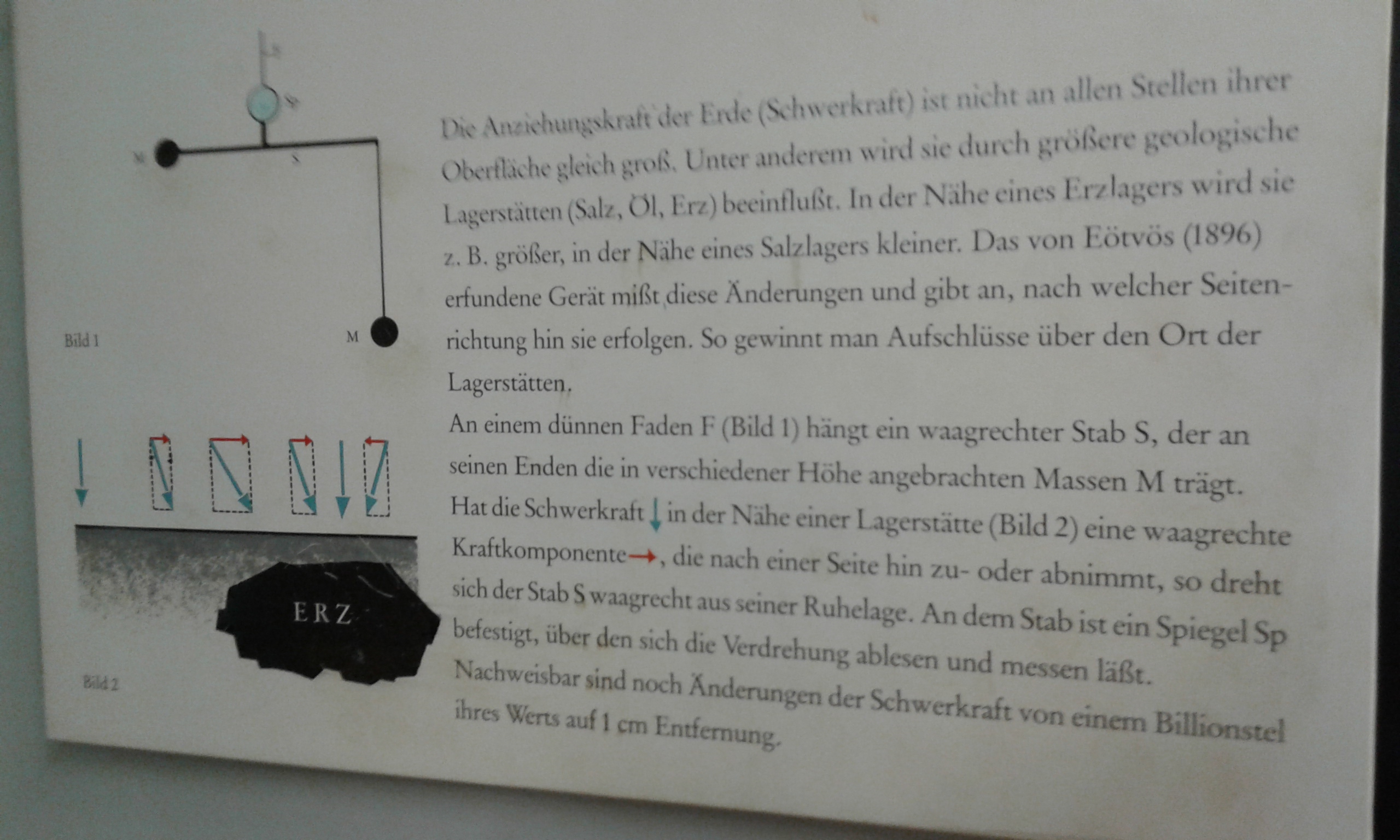

Пояснителна табела към отвеса

Пак електростатичен генератор

Редактирано Септември 1, 2017 от Joro-01

[Joro-01]

Още...

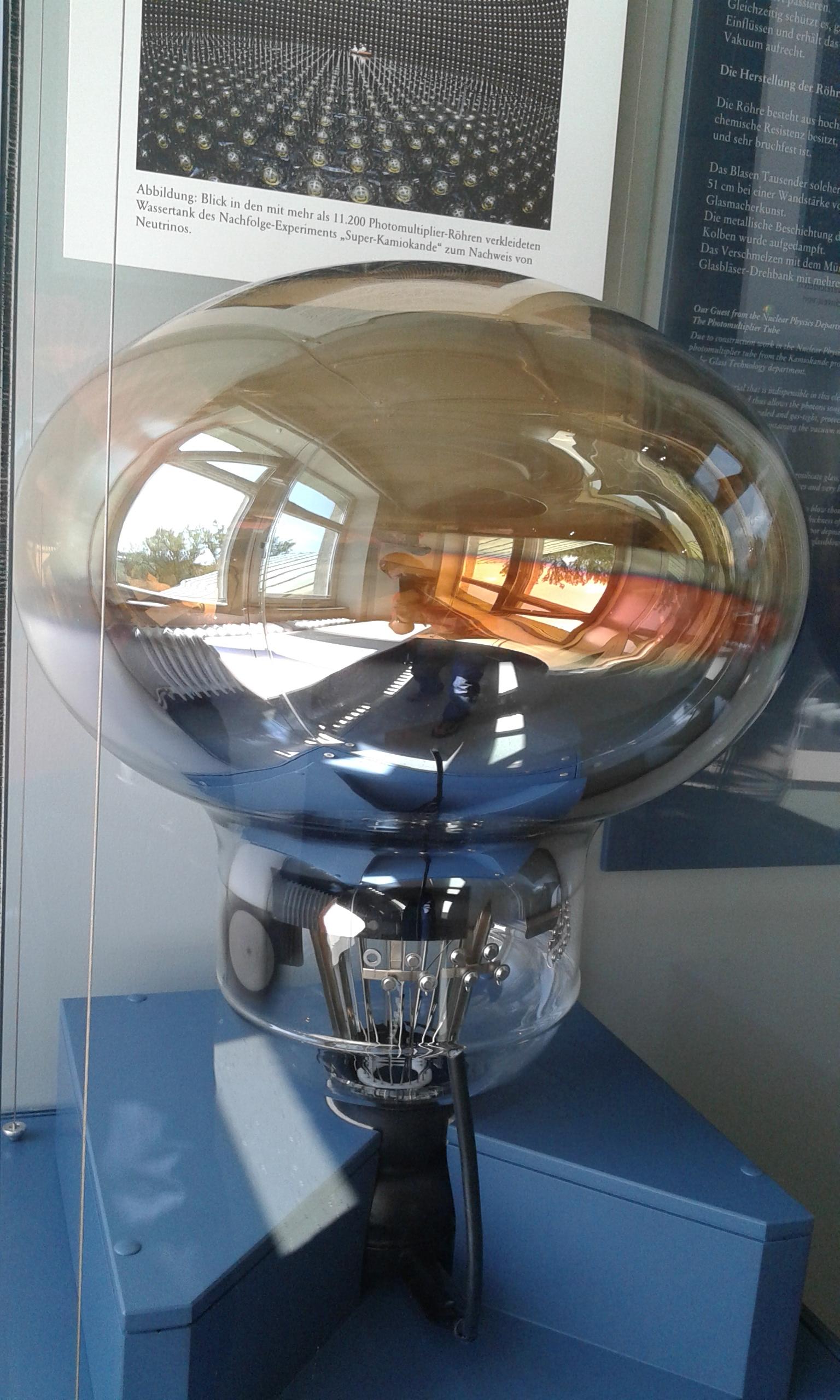

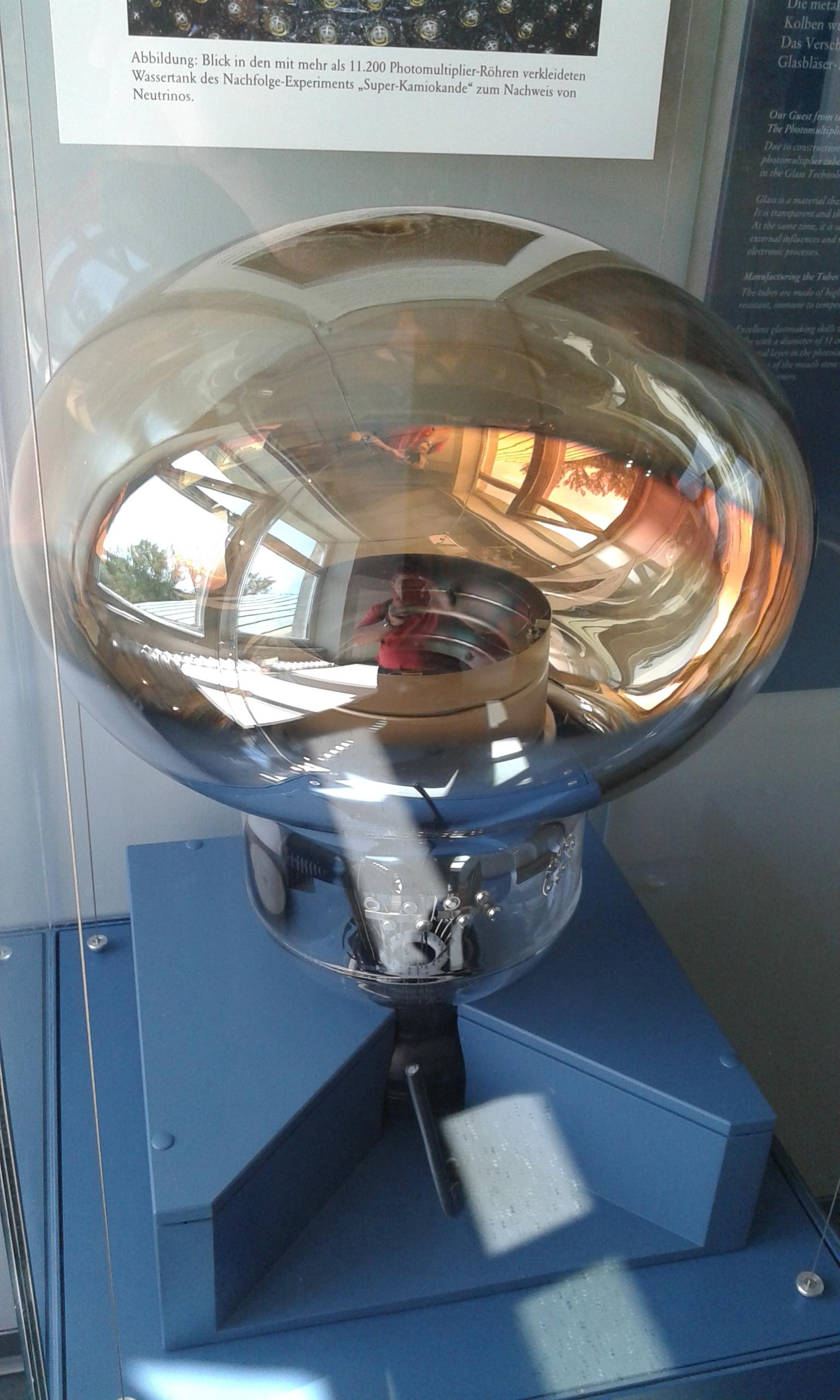

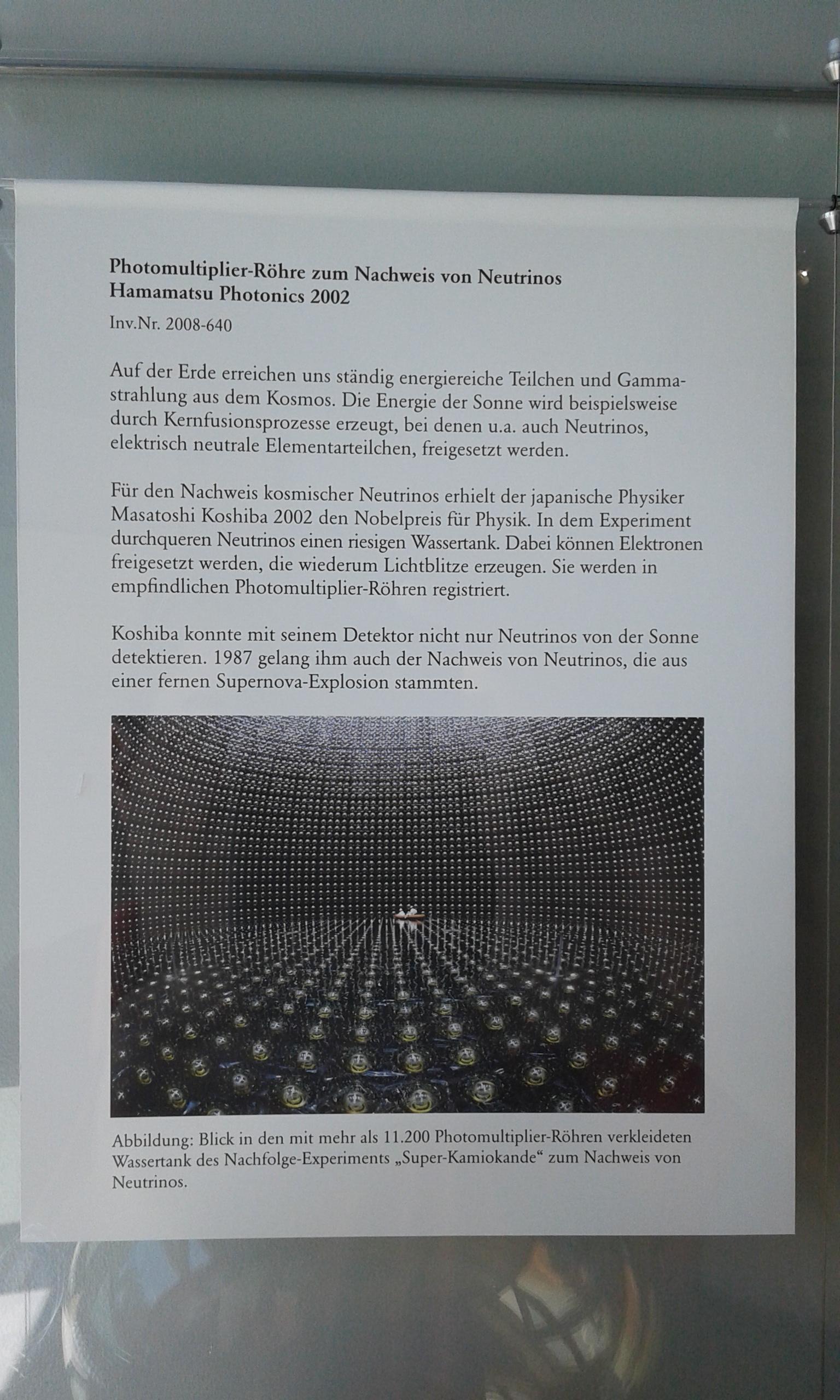

Фотоелектронен умножител. Електровакуумен прибор, описан е в съотетната тема и служи за да улови слаби и кратки просветвания. Накратко - фотон избива електрон от фотокатода (металното/ огледалното покритие, което се вижда), електронът попада последователно върху серия от електроди (диноди се наричат) с по-положителен потенциал, като при  сблъсък с всеки електрод броят на избитите лелктрони се удвява. Става един вид лавина от електрони, а многото електрони означават по-гилям ток. Този ФЕУ се използва в детекторите на неутрино - на някоя от следващите снимки - пещерата пълна до половината с вода е такъв, както и Айс кюб - в Антарктида, където има спуснати гирлянди от подобни ФЕУ. Има и други. Макар и рядко високоенергетичното неутрино удря ядро, разбитите елементарни частици летят със скорост по-висока от светлинната за средата (вода, лед), съотетно се генерира тормозно лъение (на Валивов-Черенков, разпространяващо се като конус около траекторията на бързата частица), което е слабо, но тук удва този ФЕУ, който го усилва. Понеже има много такива ФЕУ може да се очертае траекторията на тормозното лъчение и да се види че идва от посока дъното (земята), което е знак, че е генерирано от частица идваща от / преминала през земята.



Редактирано Септември 1, 2017 от Joro-01

[Joro-01]

При керамиката и по-точно техническата.

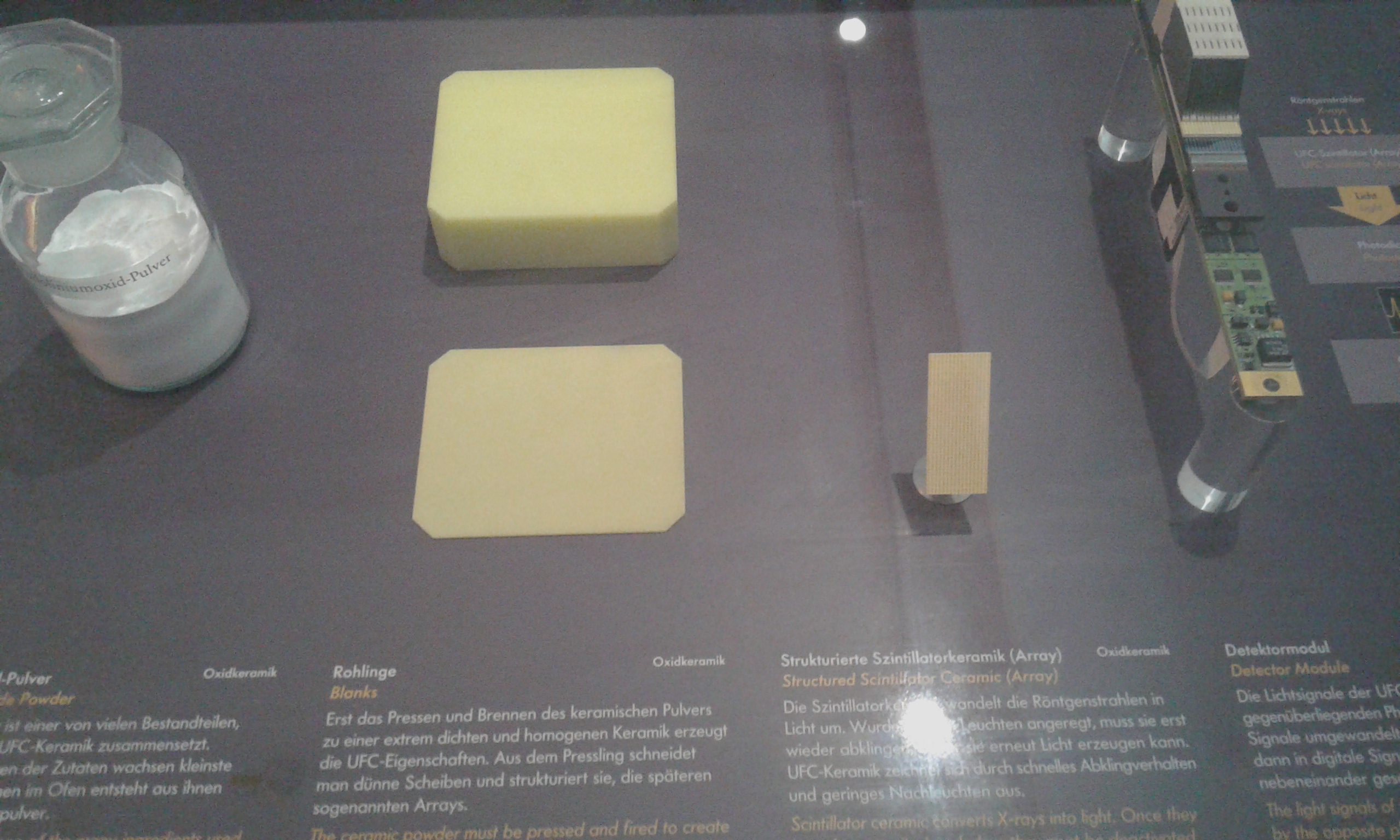

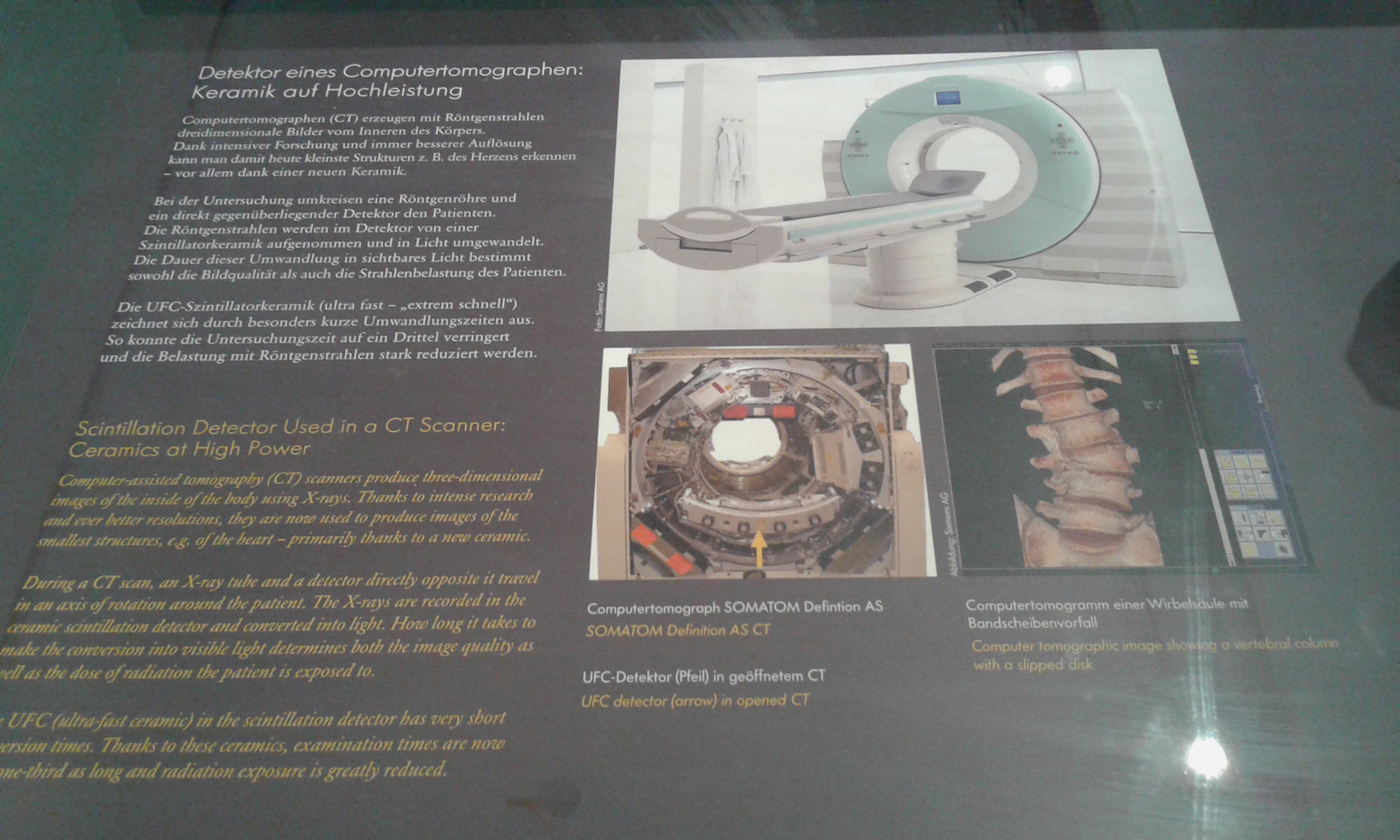

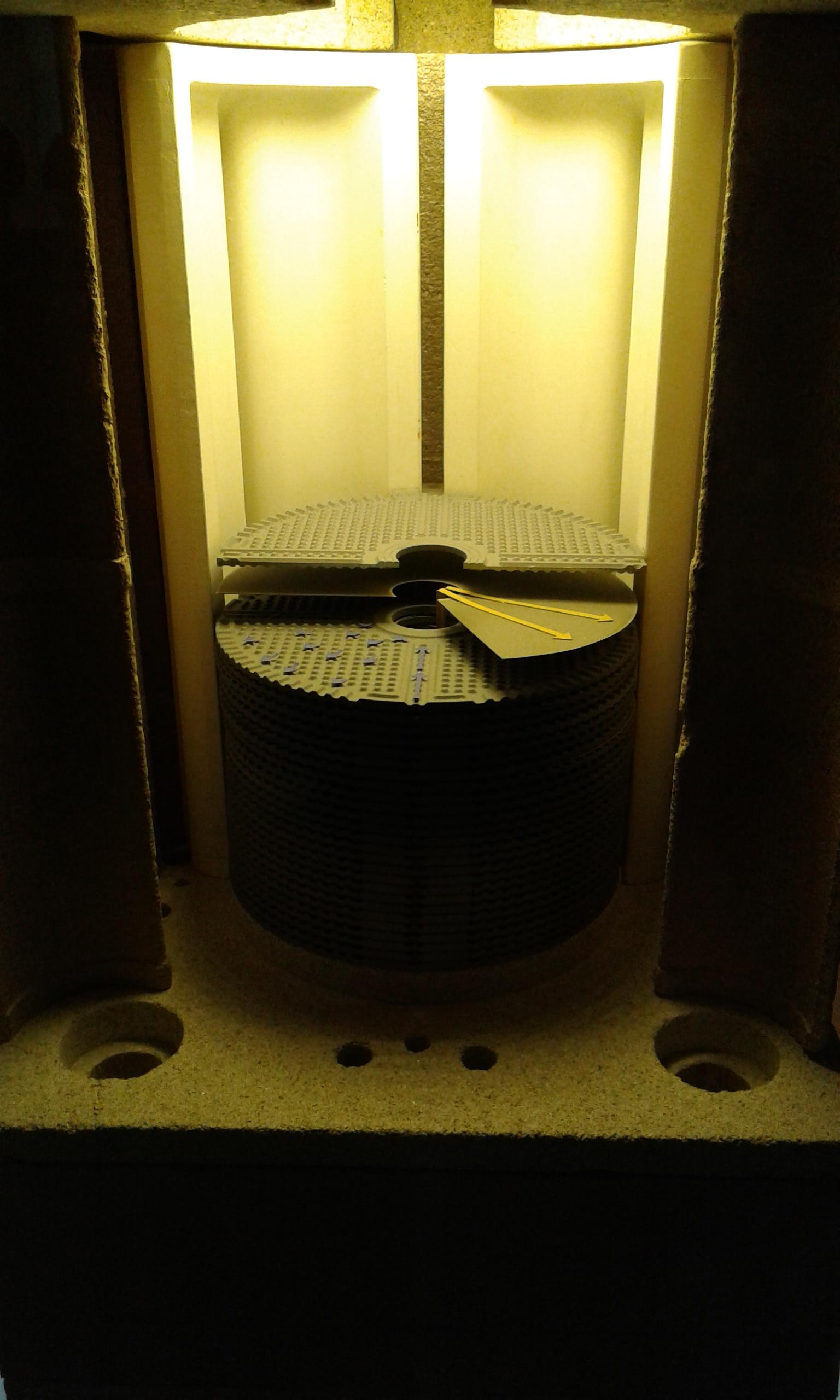

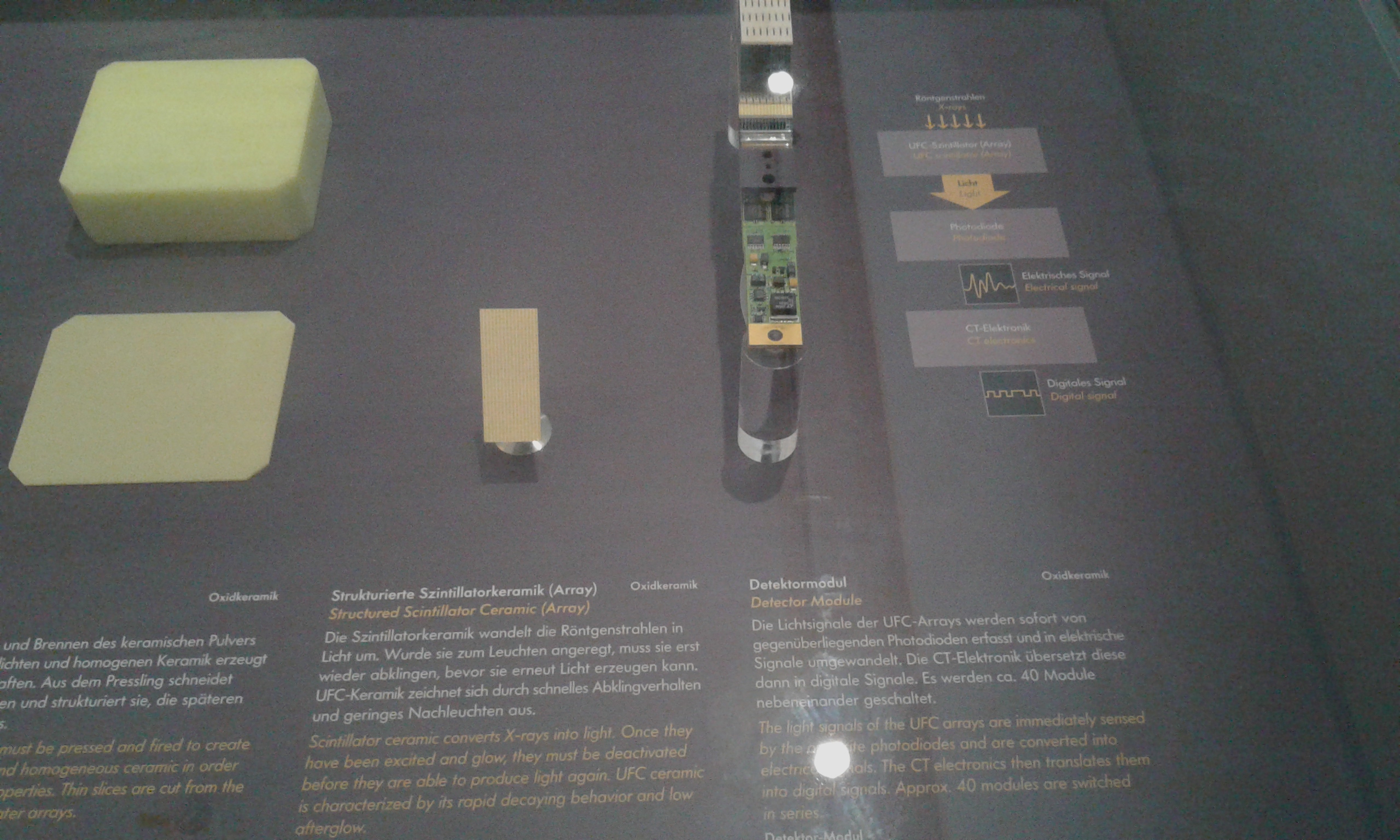

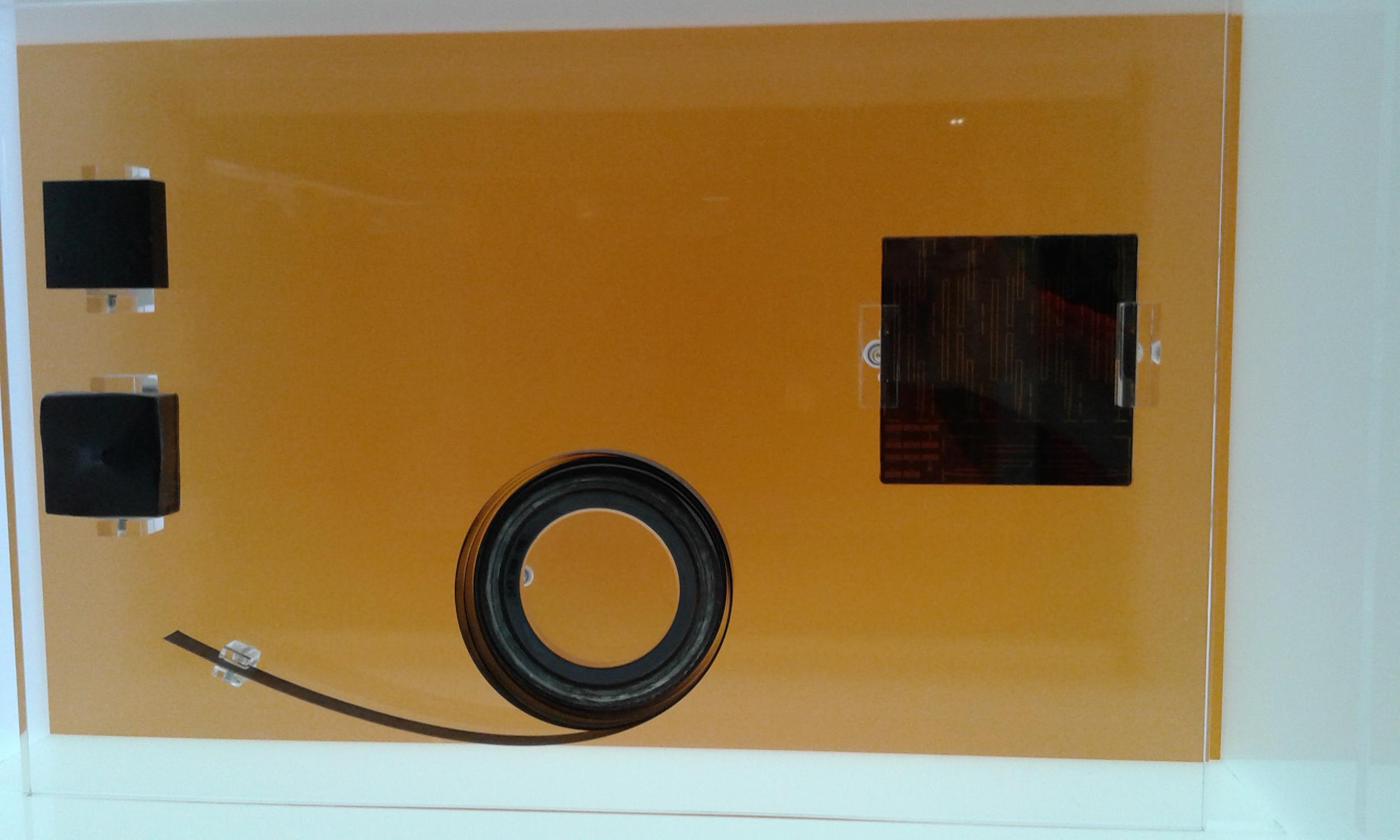

UFC (ултрабърза керамика) от Гадолиниево-серен оксид. Прах, заготовки и сензор за томограф. Сензорът (пластинкаа вдясно) е матрица от такива керамични. Керамиката се използва се като сцентилатор (да не го наричаме луминофор) - свети от рентгеновите лъчи. Ултрабърза идва от времето за реакция, а разработката (и наименованието) е на Сименс и вероятно е защитено с патент



Редактирано Септември 1, 2017 от Joro-01

[Joro-01]

Още керамика:

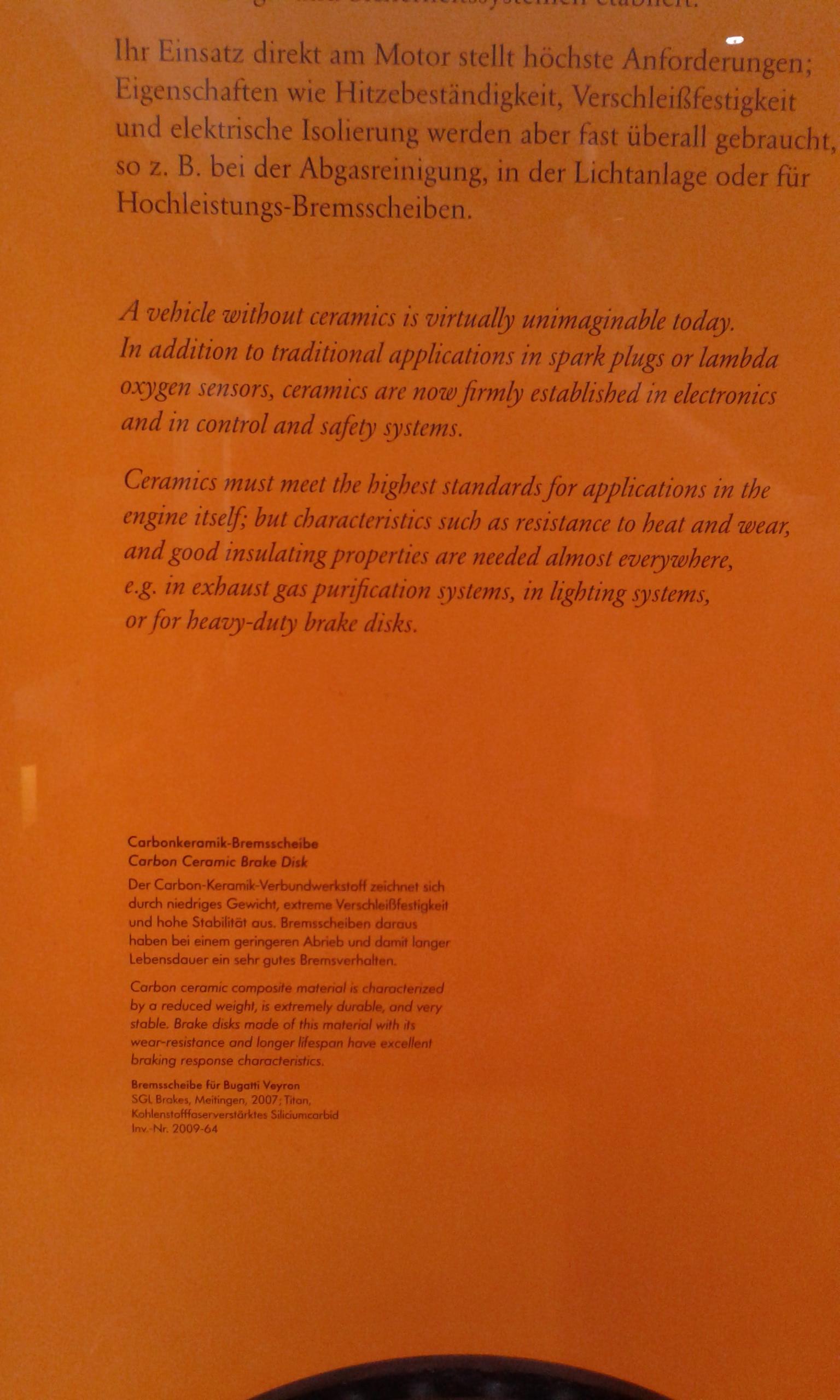

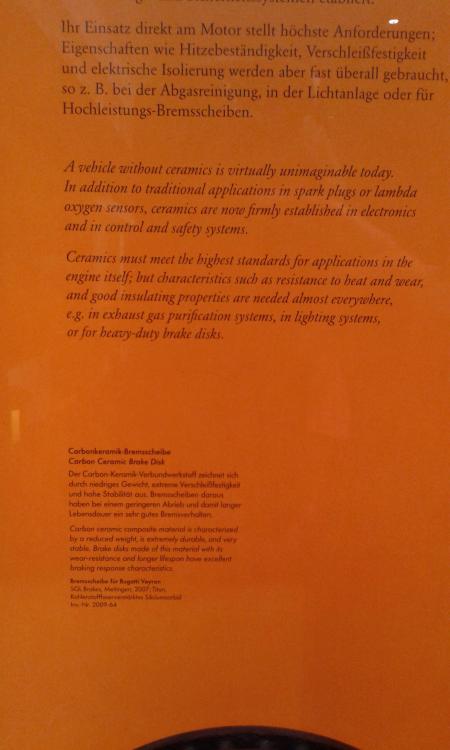

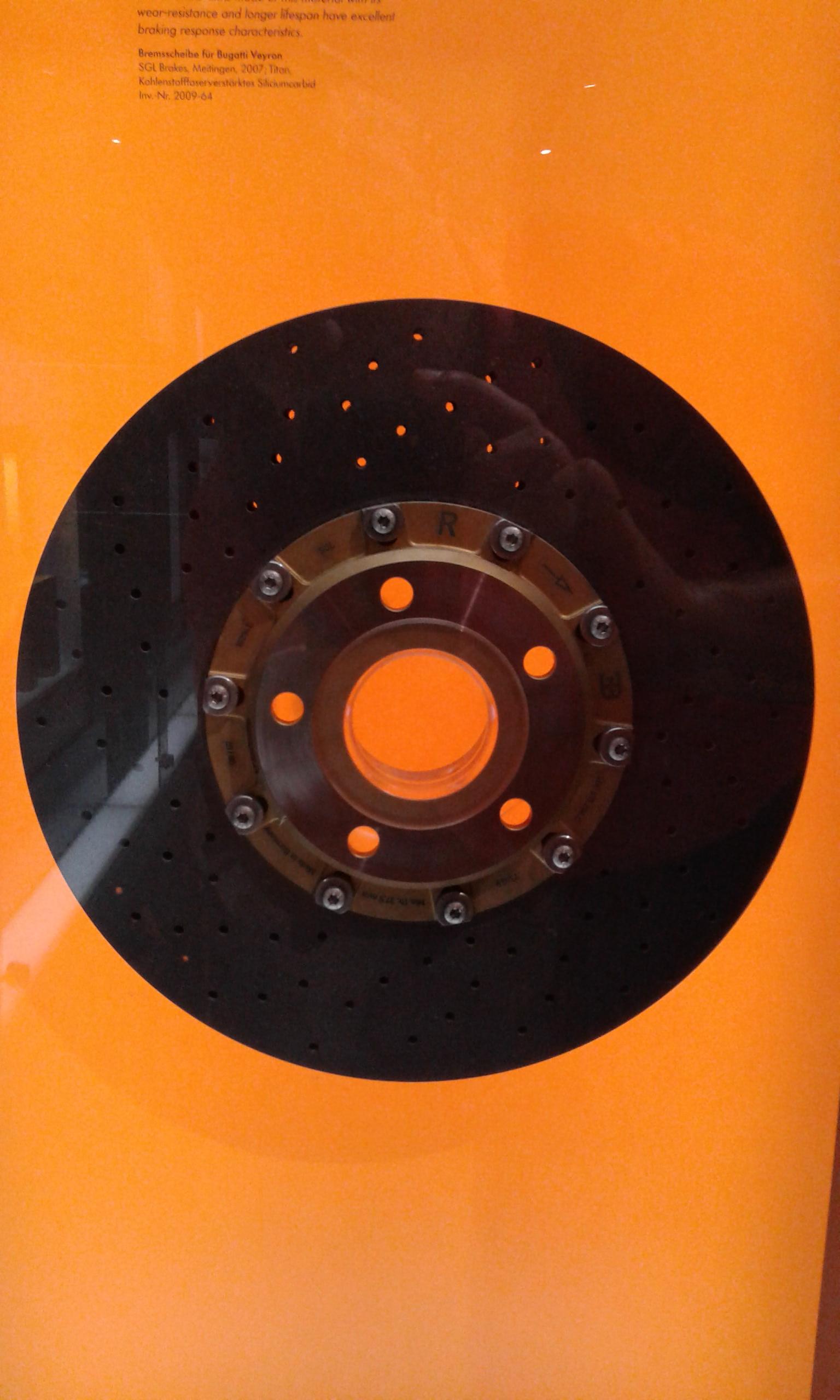

Ако не личи - спирачен диск от въглерод;

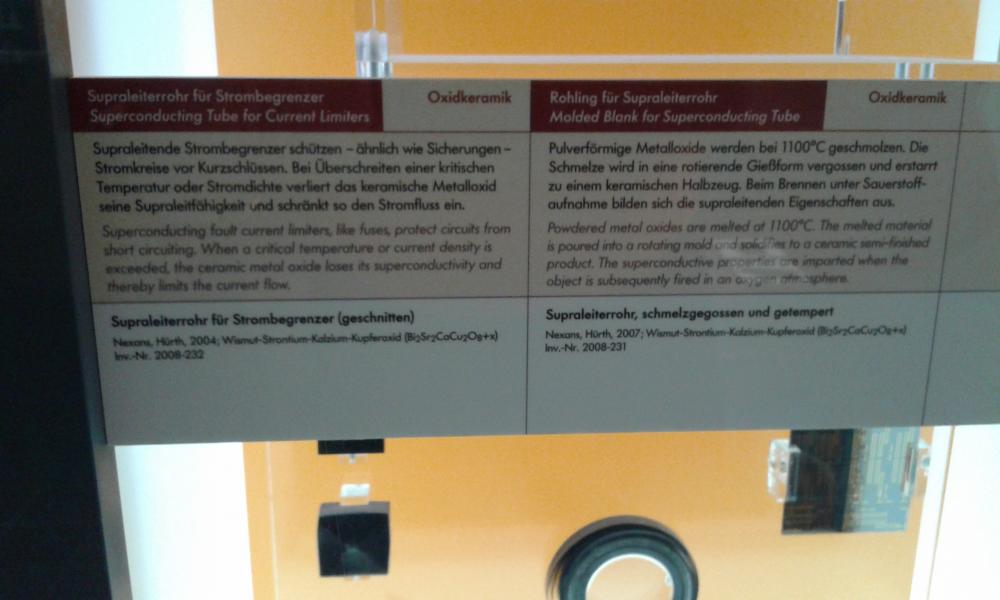

Високотемпературен свръхпроводник (това са керамични материали от метални оксиди),  а нещото на снимката ограничава (спира) тока, когато големината нарастне.

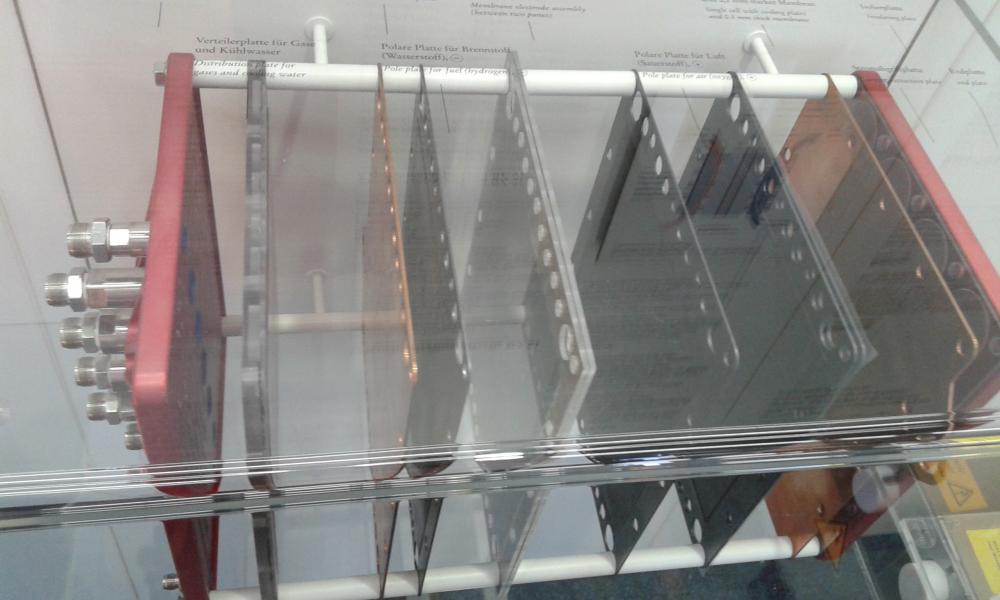

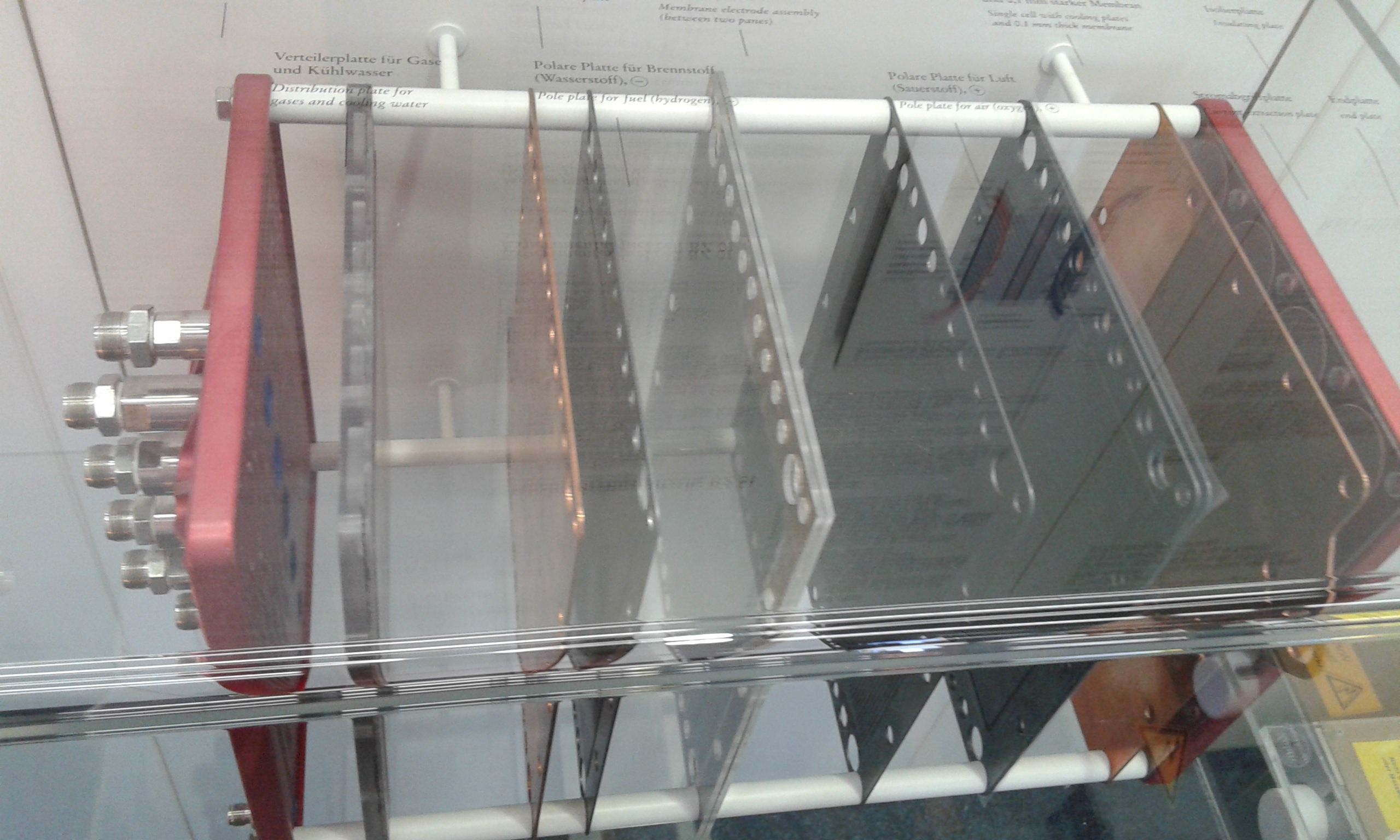

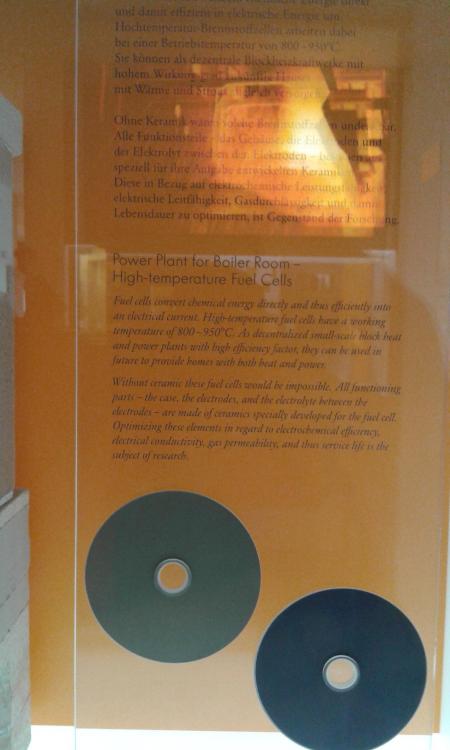

Високотемпературни горивни клетки - от онези с твърд (керамичен) електролит, които могат да работят и с използваните въглеводородни горива. Превръща директно енергията от горенето на газ, бензин или дизелово гориво в електрическа.

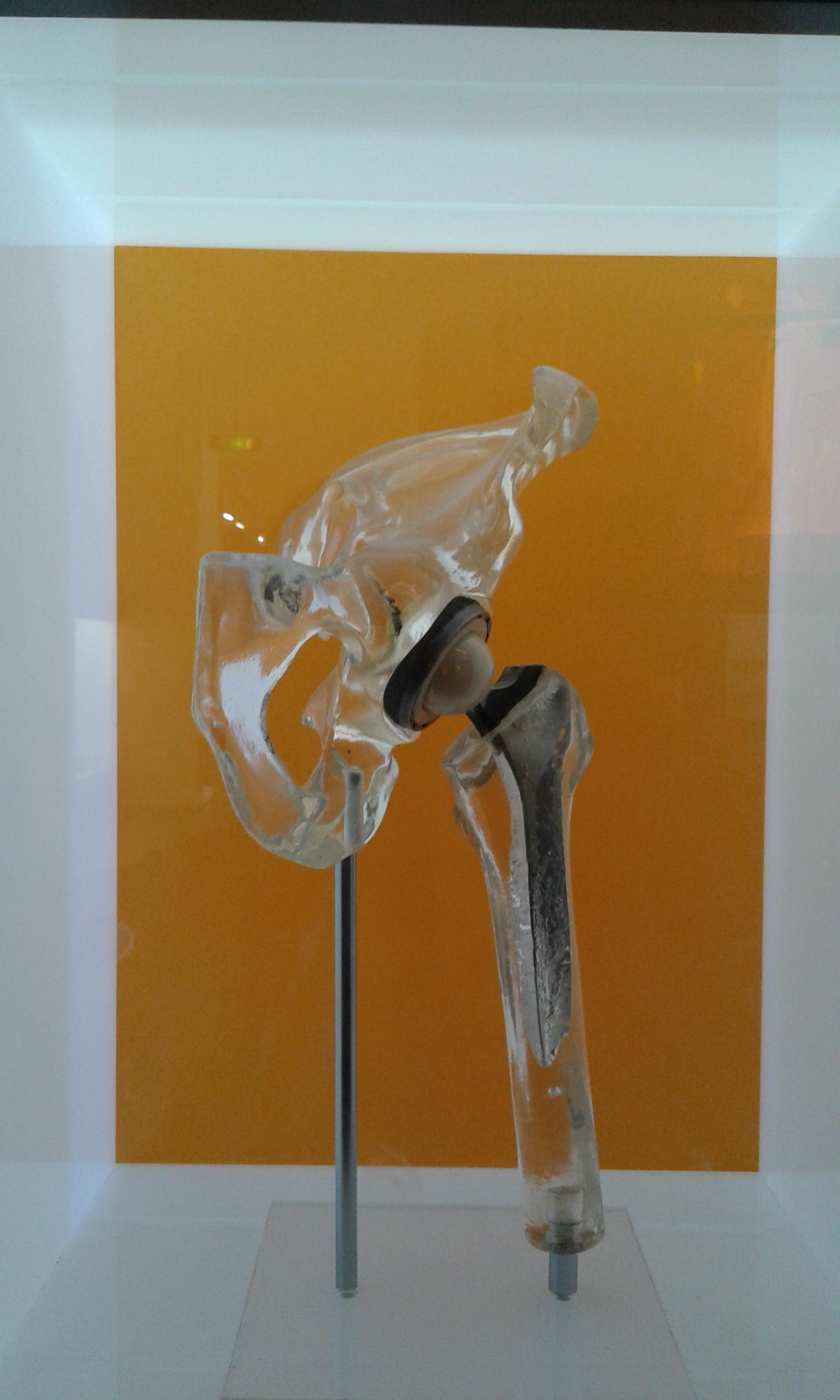

Личи предполагам какво е. Имаше и по-интересни импланти.

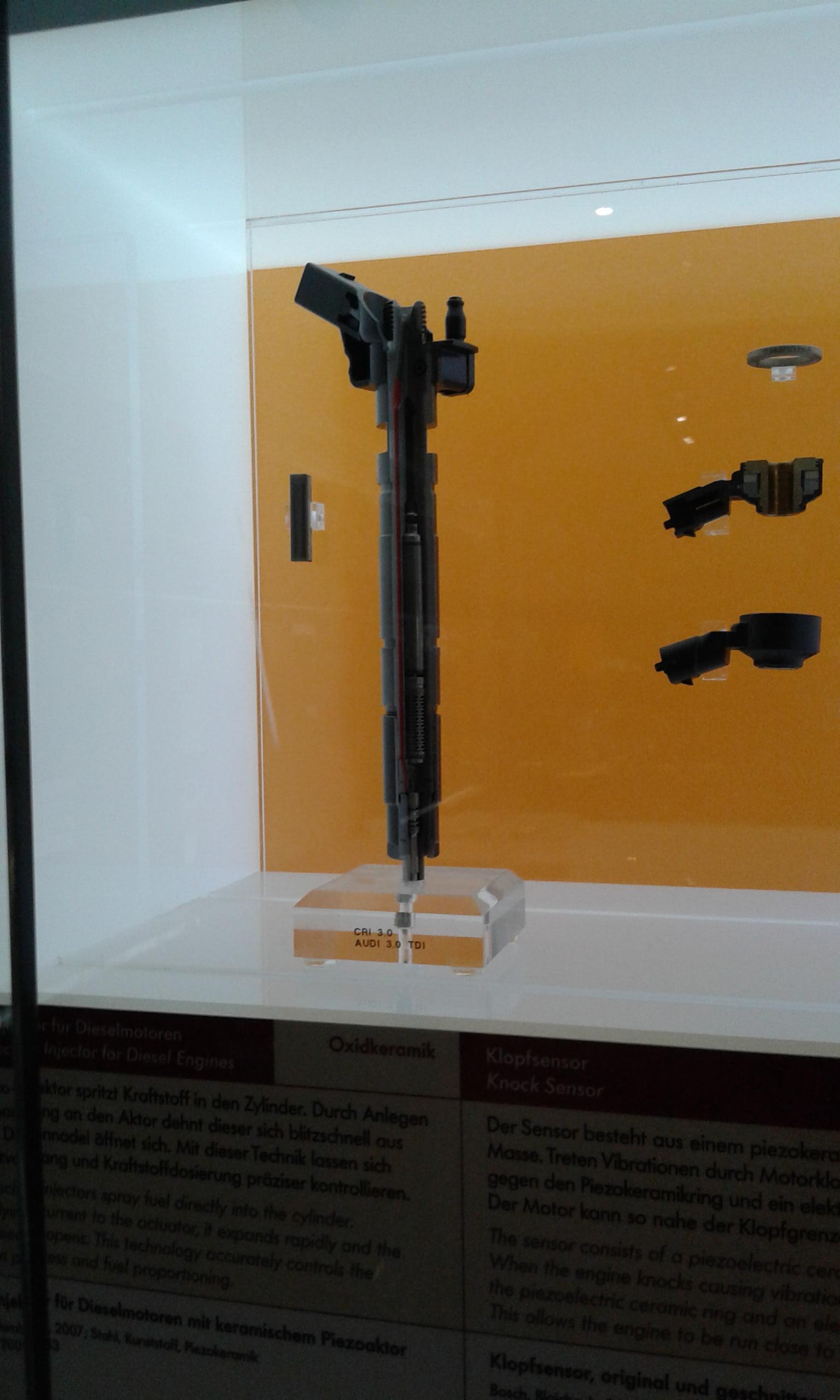

Пиезоинжектор (дюза) за система Комън рейл

Образци от високотемпературен свръхпроводник





Редактирано Септември 1, 2017 от Joro-01

[Joro-01]

Електроинженерство:

Образци от метали / роводници

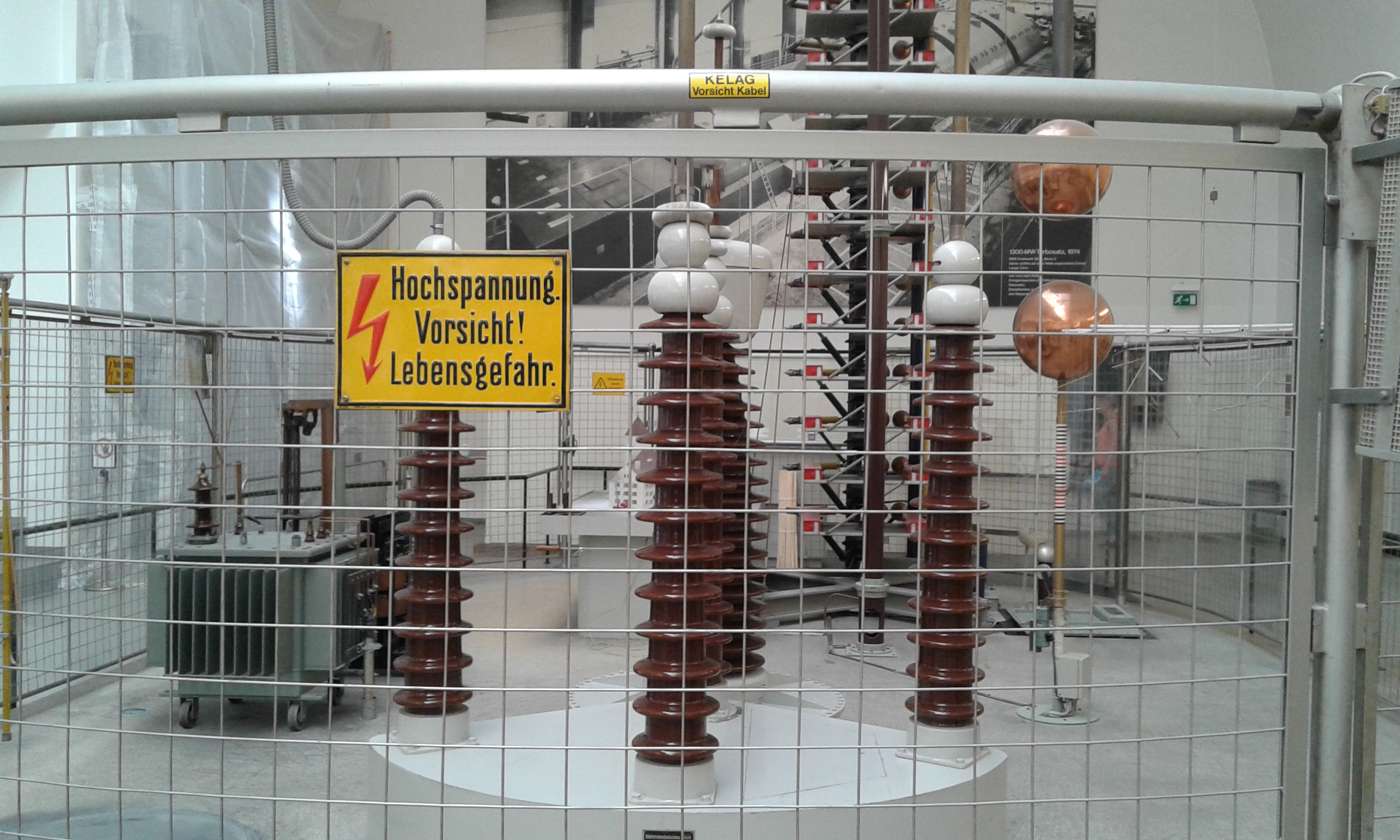

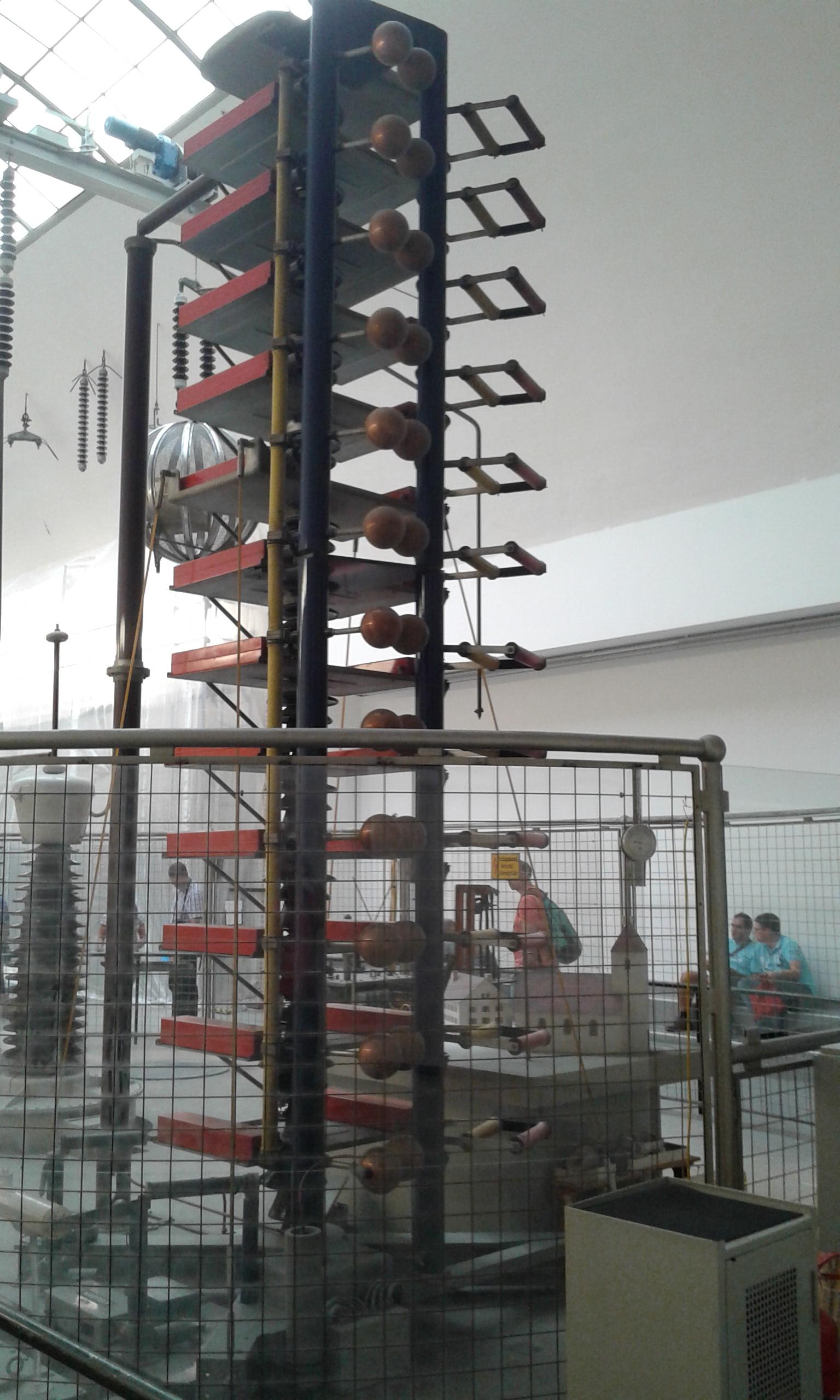

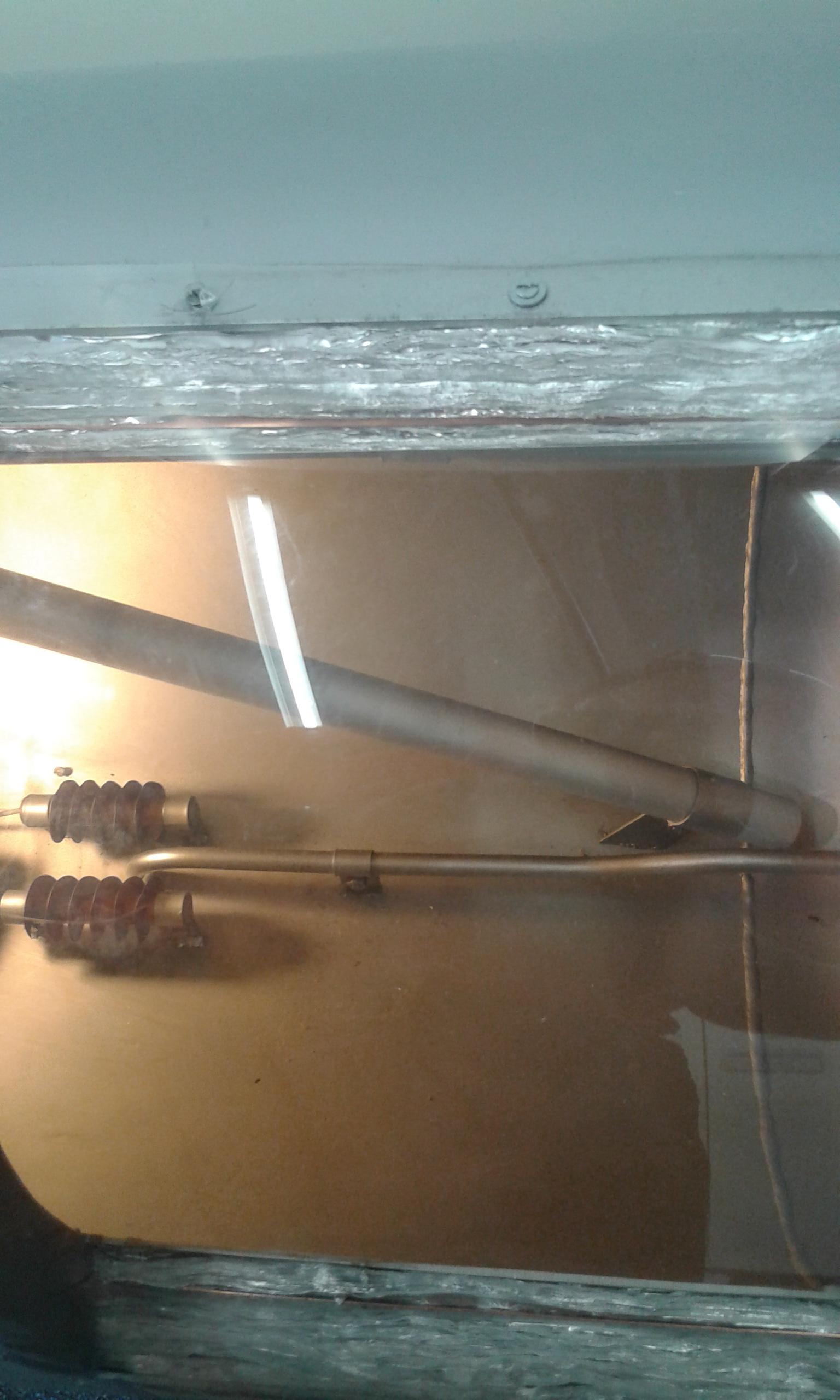

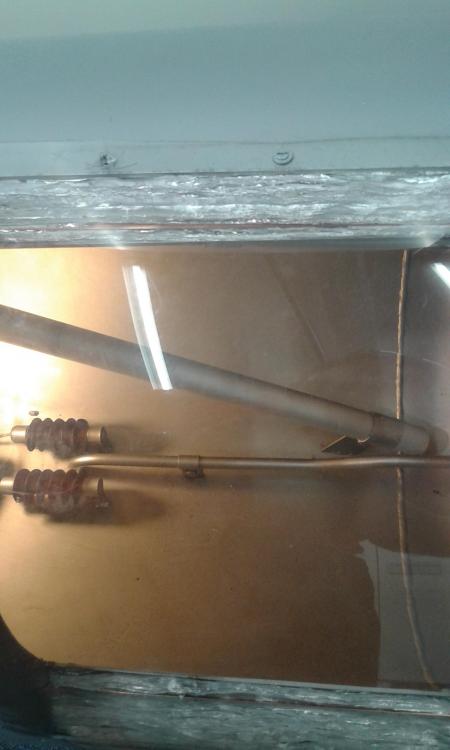

Микросекунден (импулсен) генератор - за високо напрежение. Служи за тестване на електрическо оборудване. Сниман е от страната на повишавашата (искрищно-кондензаторна) каскада.





Реостат и автотрансформатор мисля...

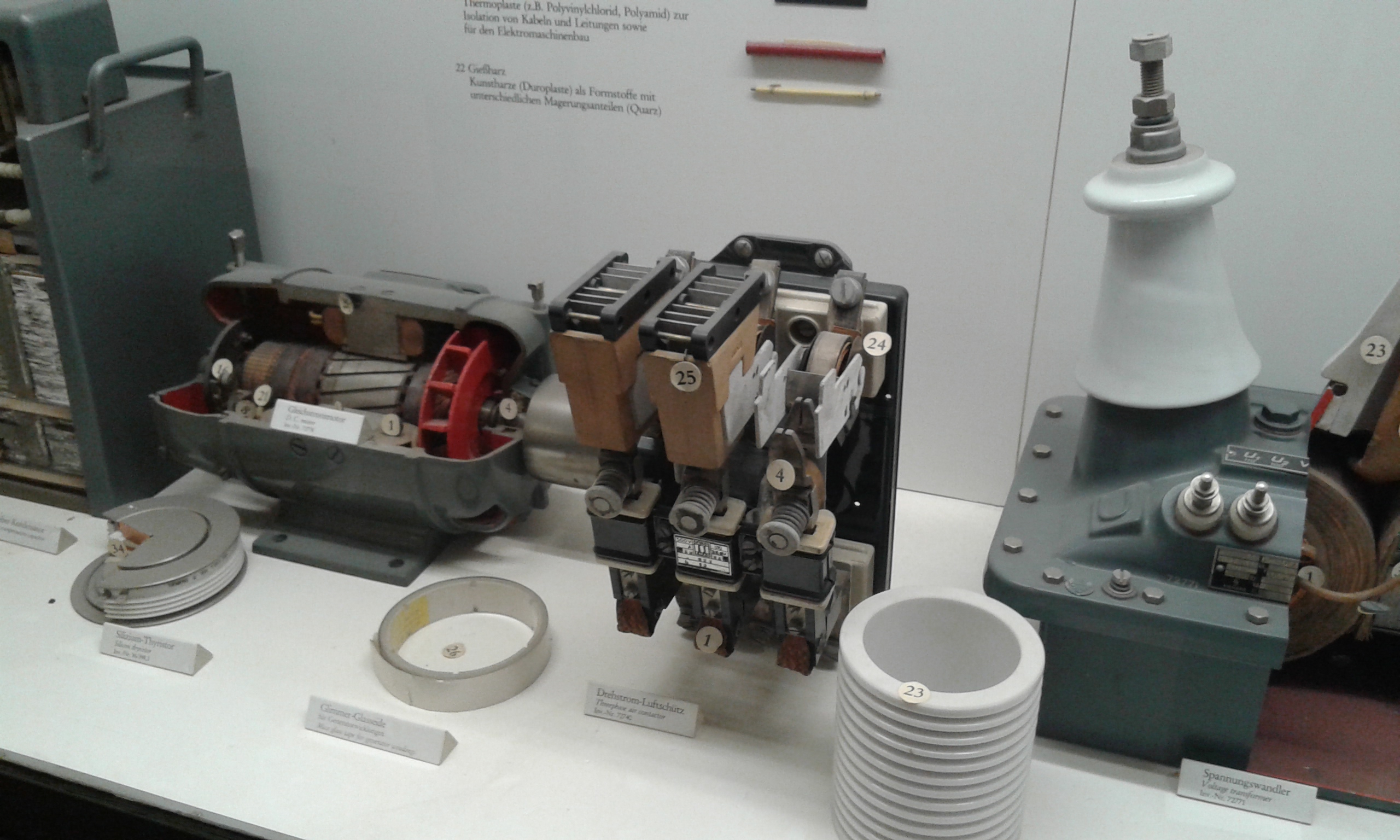

Няколко различни апарата.. В средата не помня мотор или генератор беше. Пот мотора срязания диск е тиристор за големи мощности. В началото (част от него се вижда) е кондензатор,  такива свързани в батерии се използват за компенсатори на реактивна мощност (косинус фи), Напреженов (измерователен) трансформатор, изолатор (керамичната тръба) и може би токов трансформатор - вдясно дето не се вижда цяло. Нещата които не са ми интерени (включително и повечето табели) не съм ги снимал (и чел).

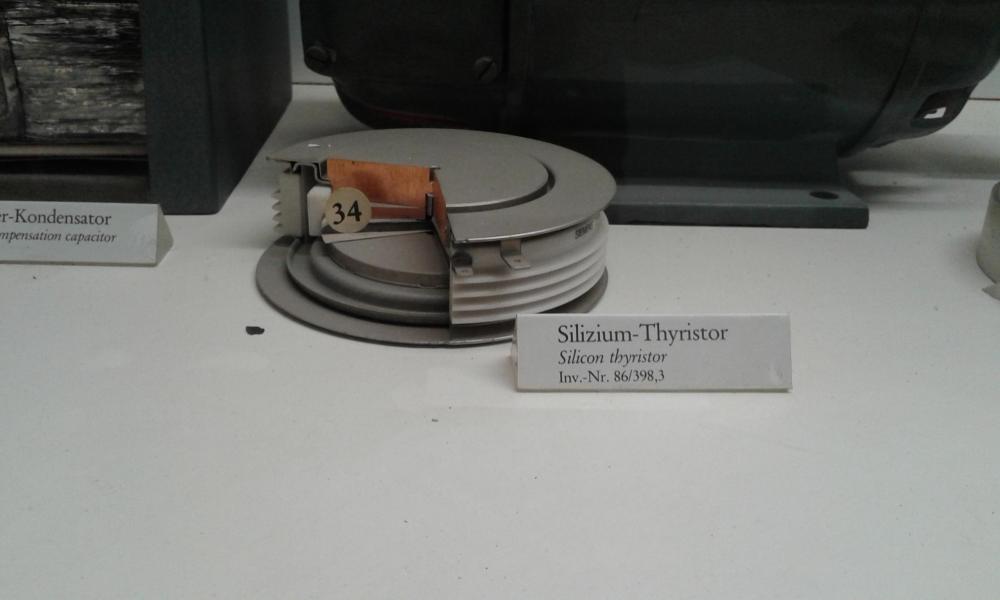

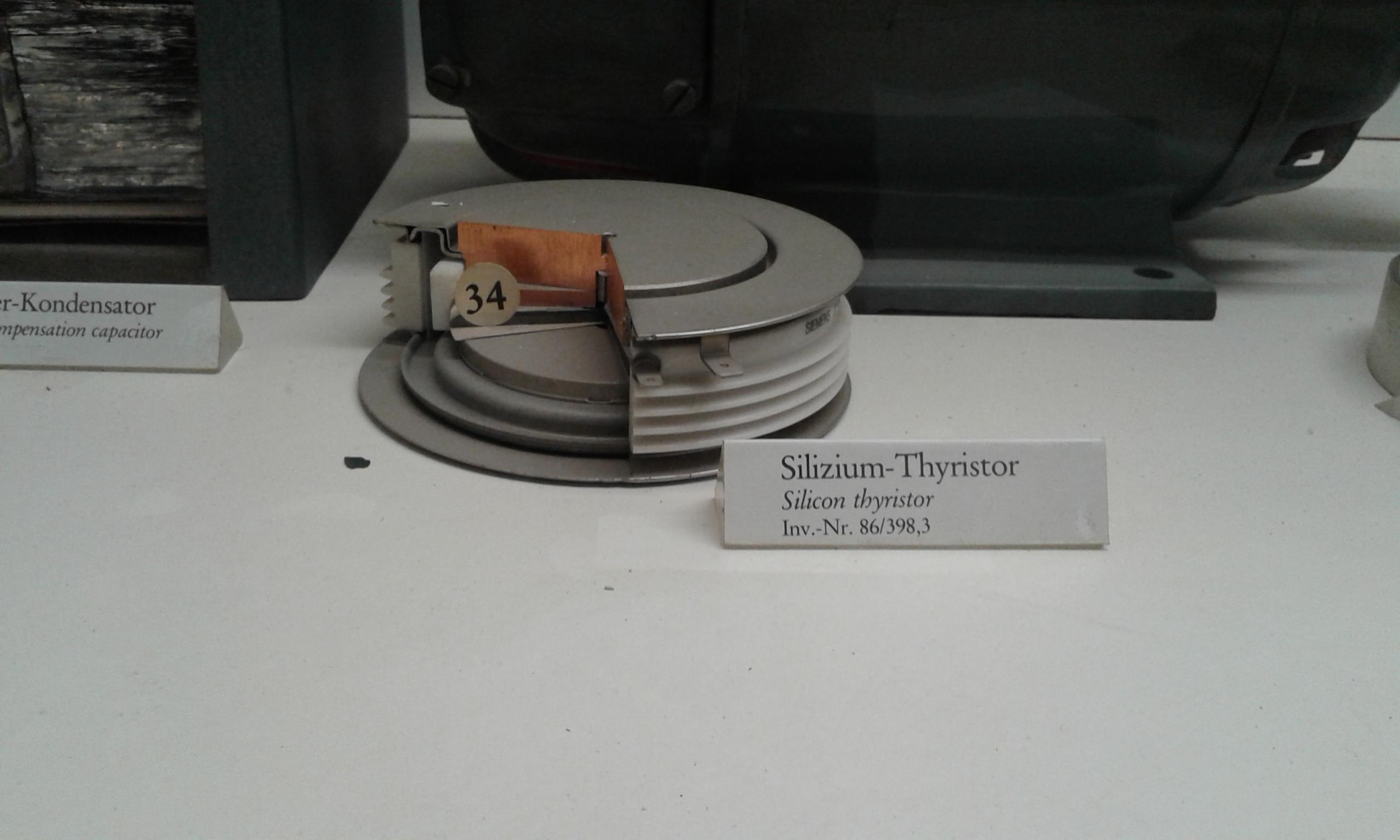

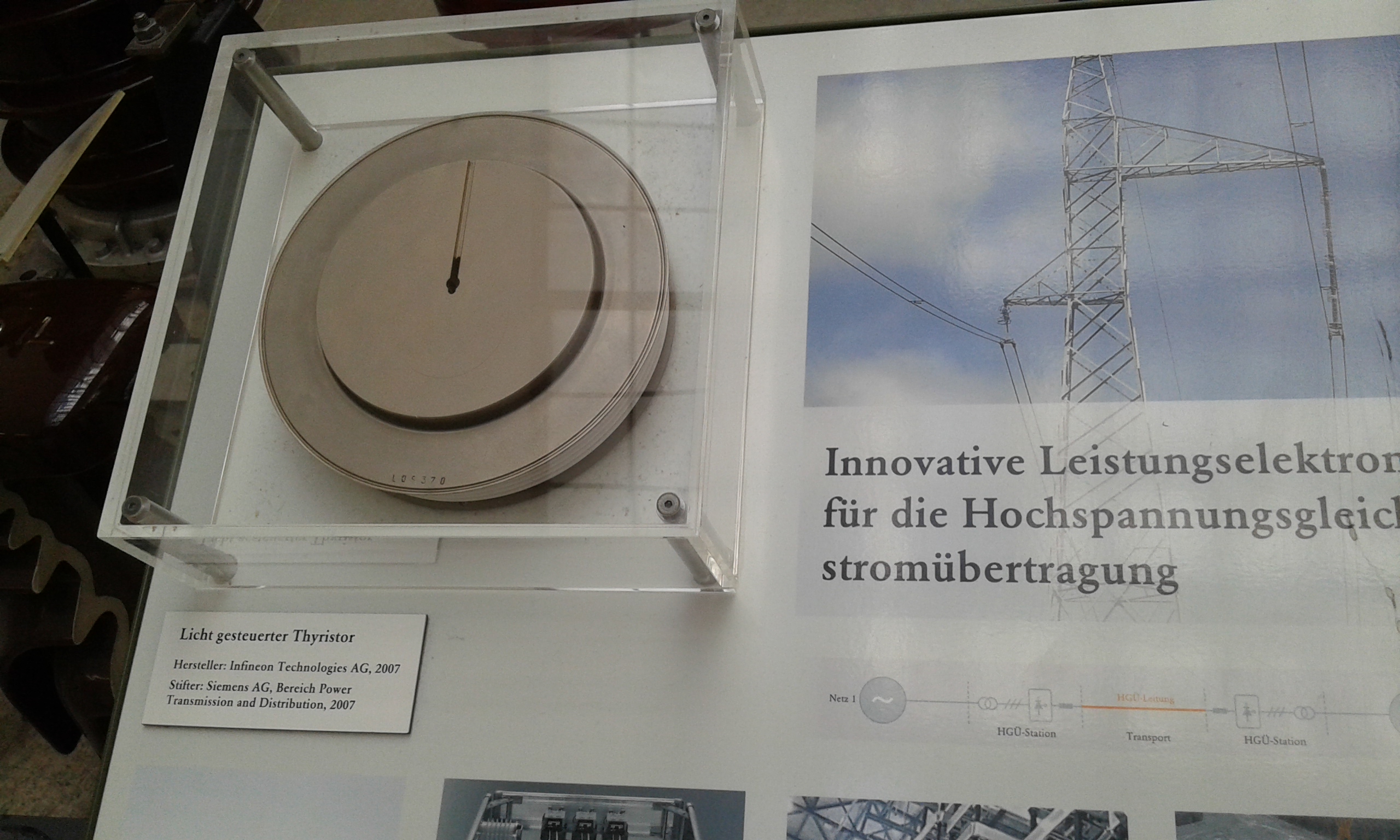

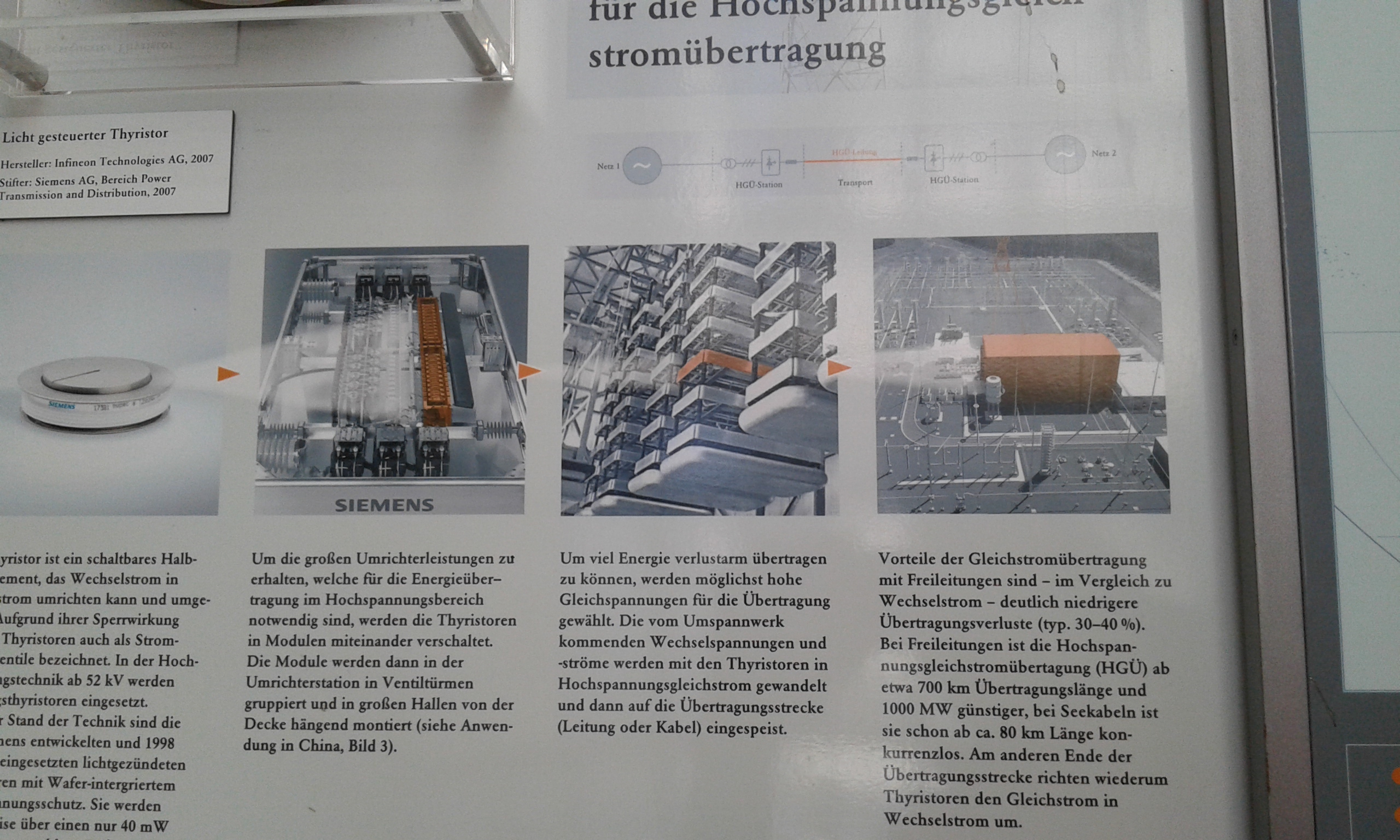

Тиристор - полупроводников ключ за висок напрежения, представлява управляем диод. Принципната му схема са два свързани (прав и обратен) транзистора.

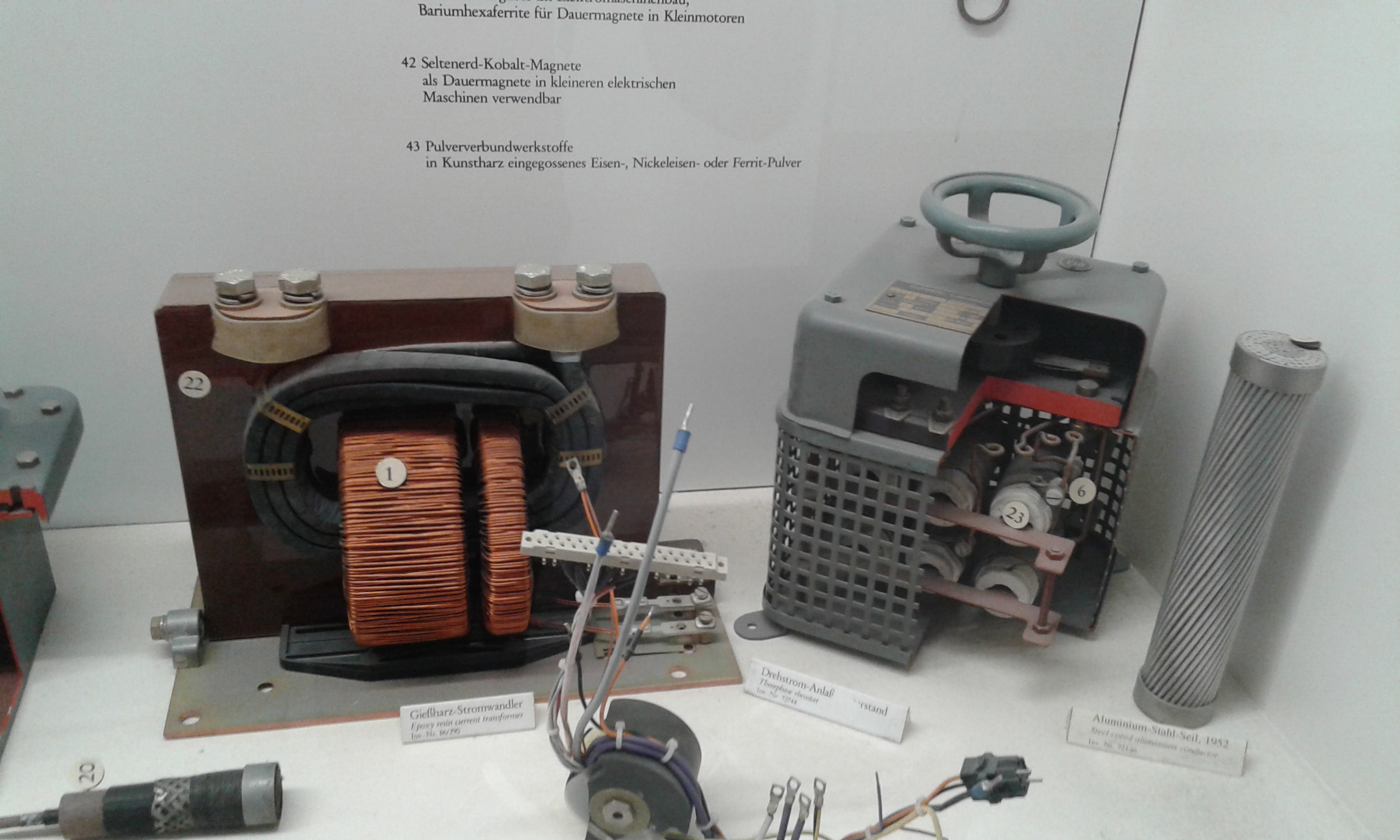

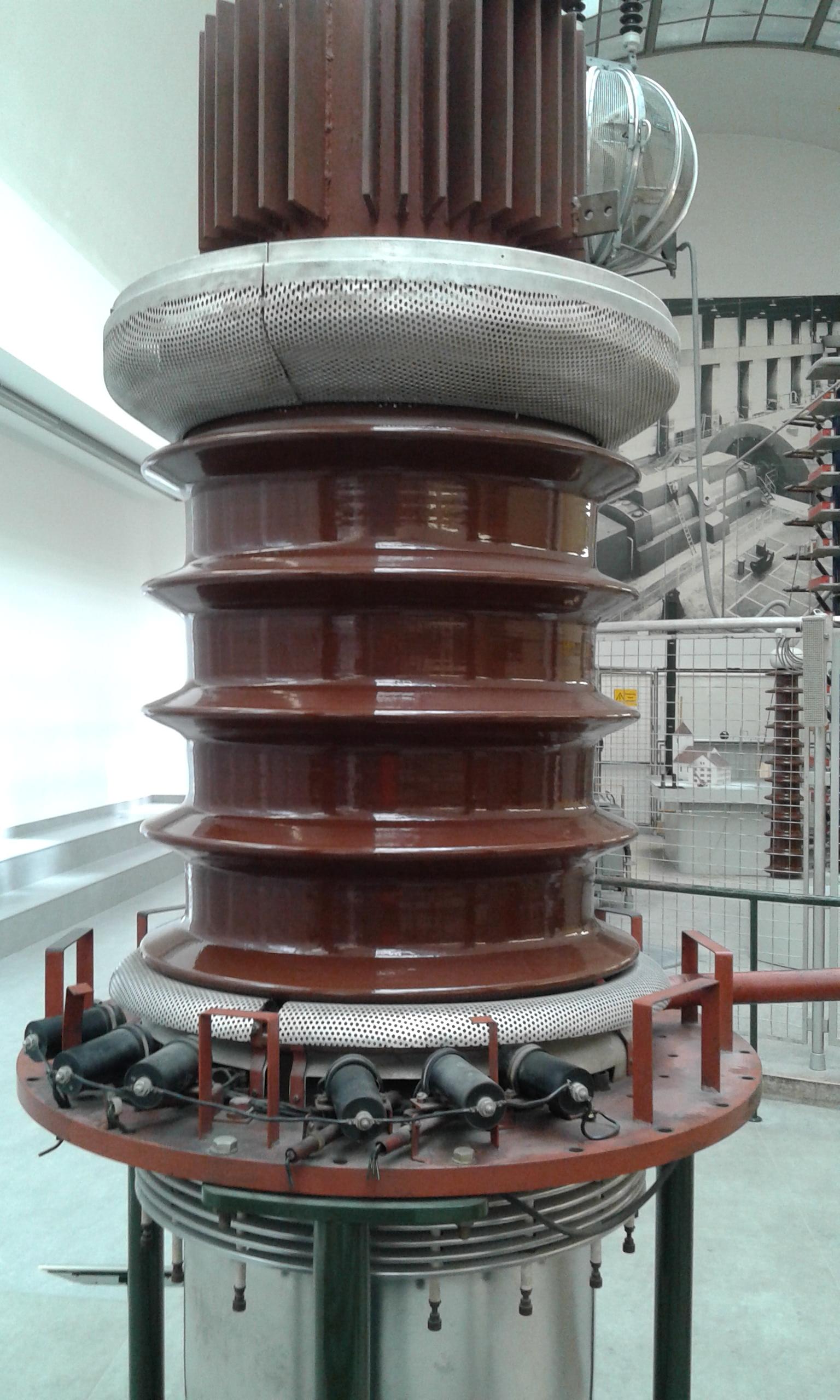

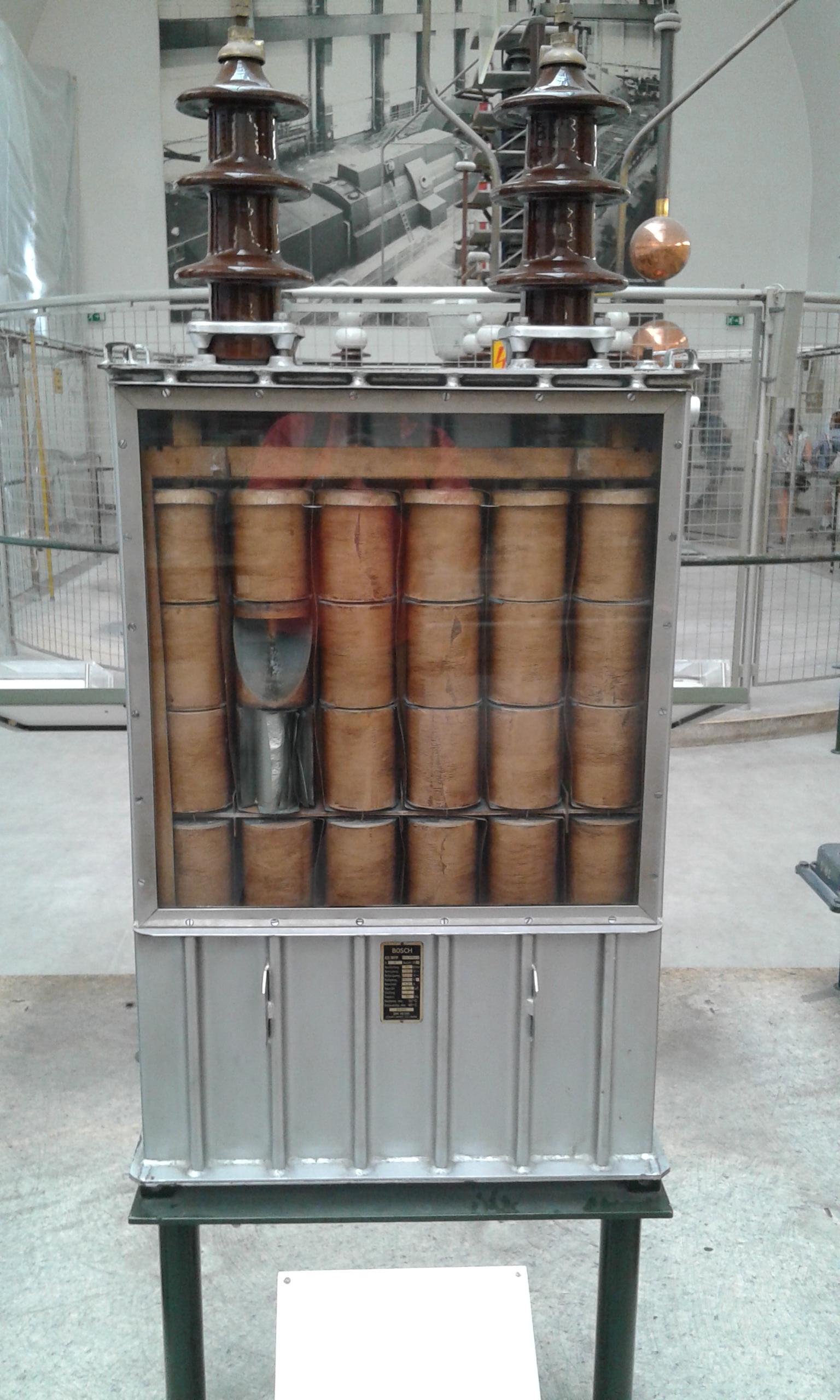

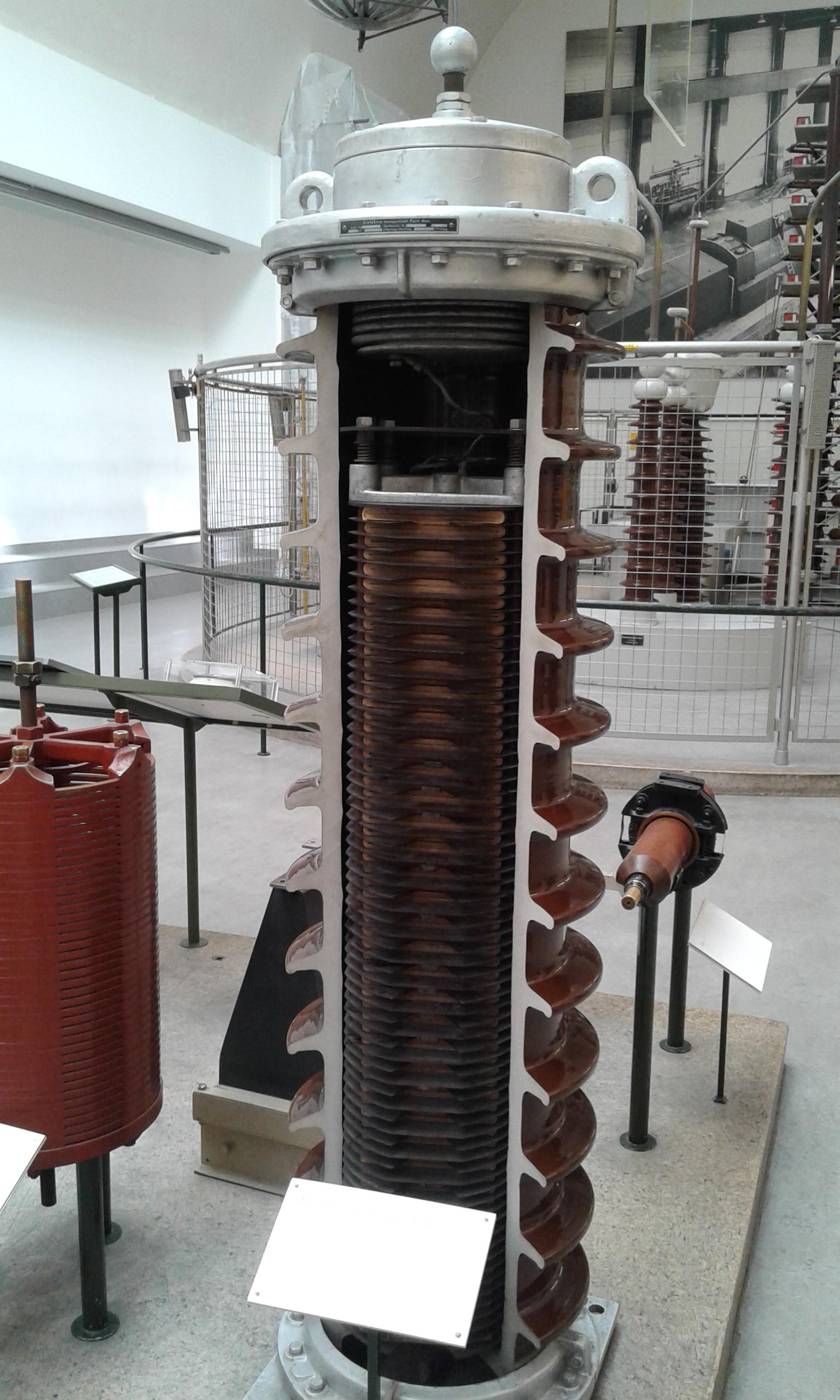

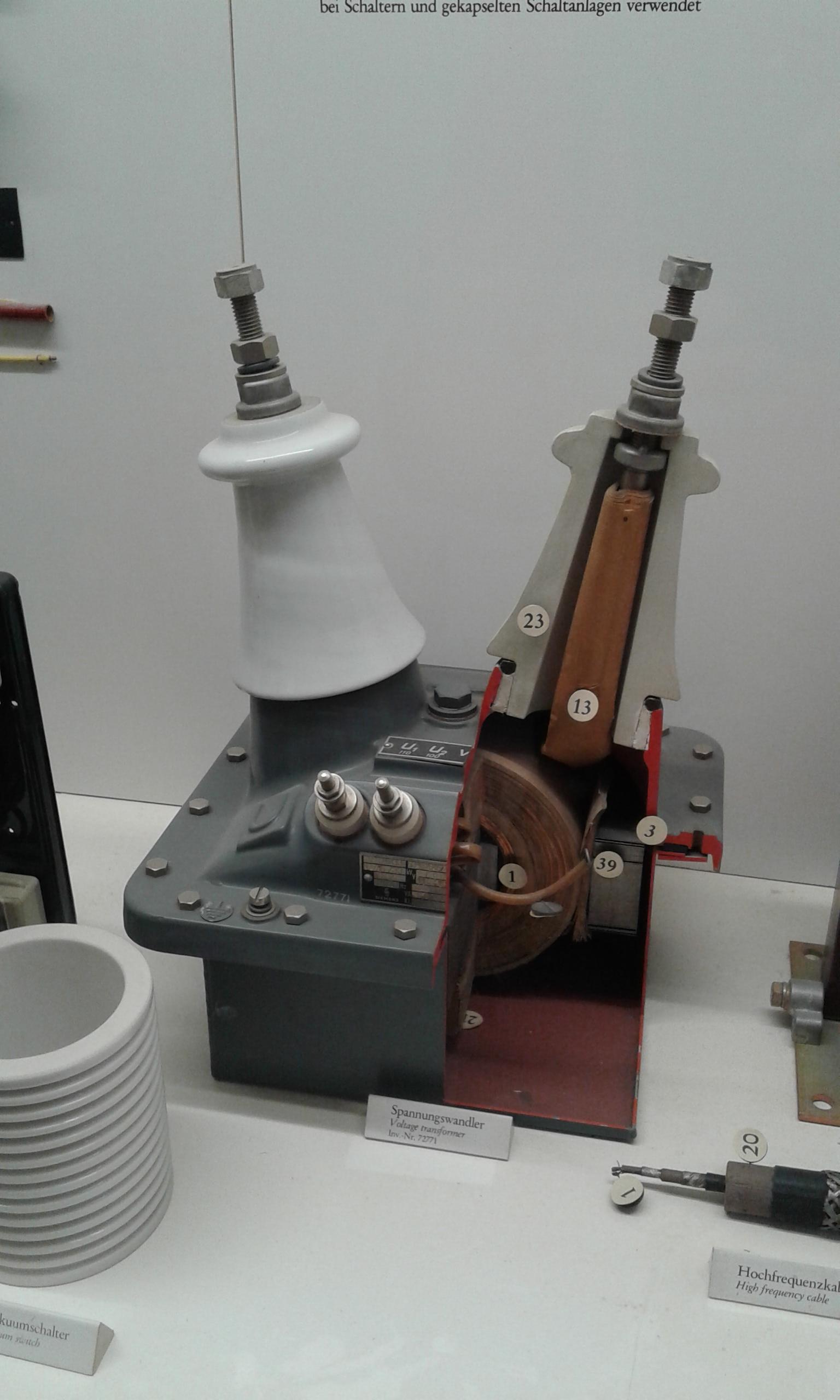

Отново отделно - напреженов трансформатор. Служат за измерване. Този трансформатор преобразува високото напрежение в по-ниско измеримо, пропорционално по напрежение и фаза и в границите на обхвата на измерователния уред.

Редактирано Септември 1, 2017 от Joro-01

[Joro-01]

Още електро..

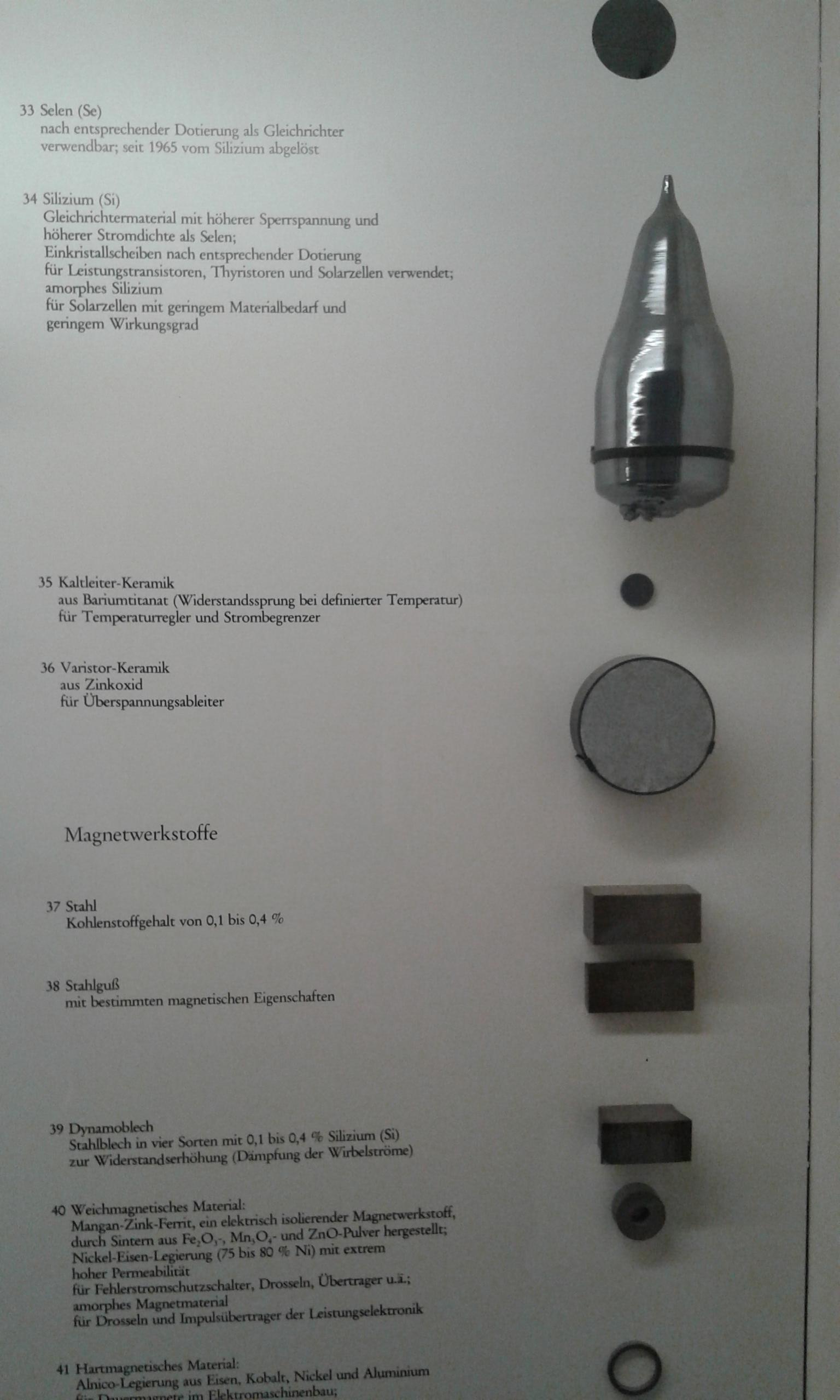

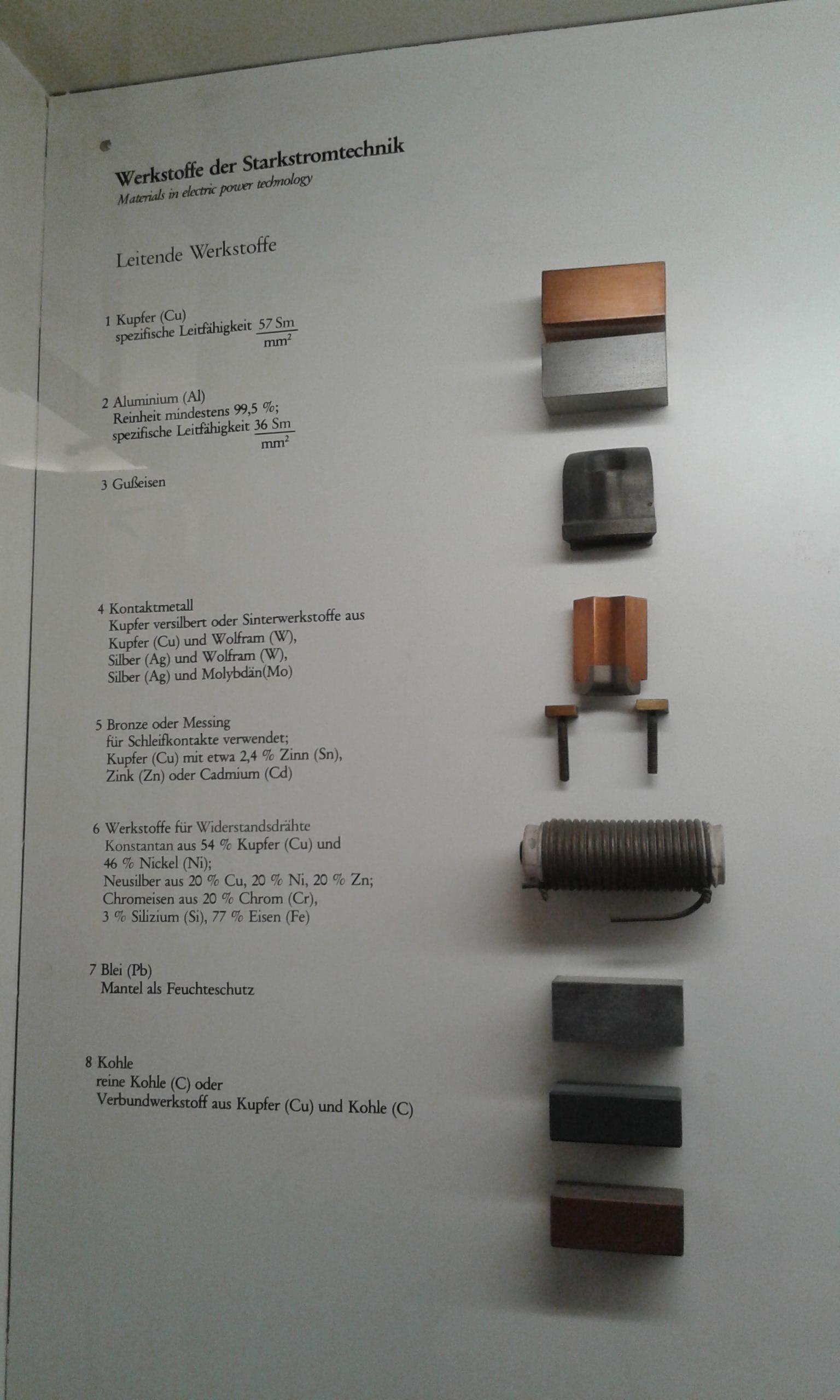

Образци от различни материали - полупроводници, феромагнетици...

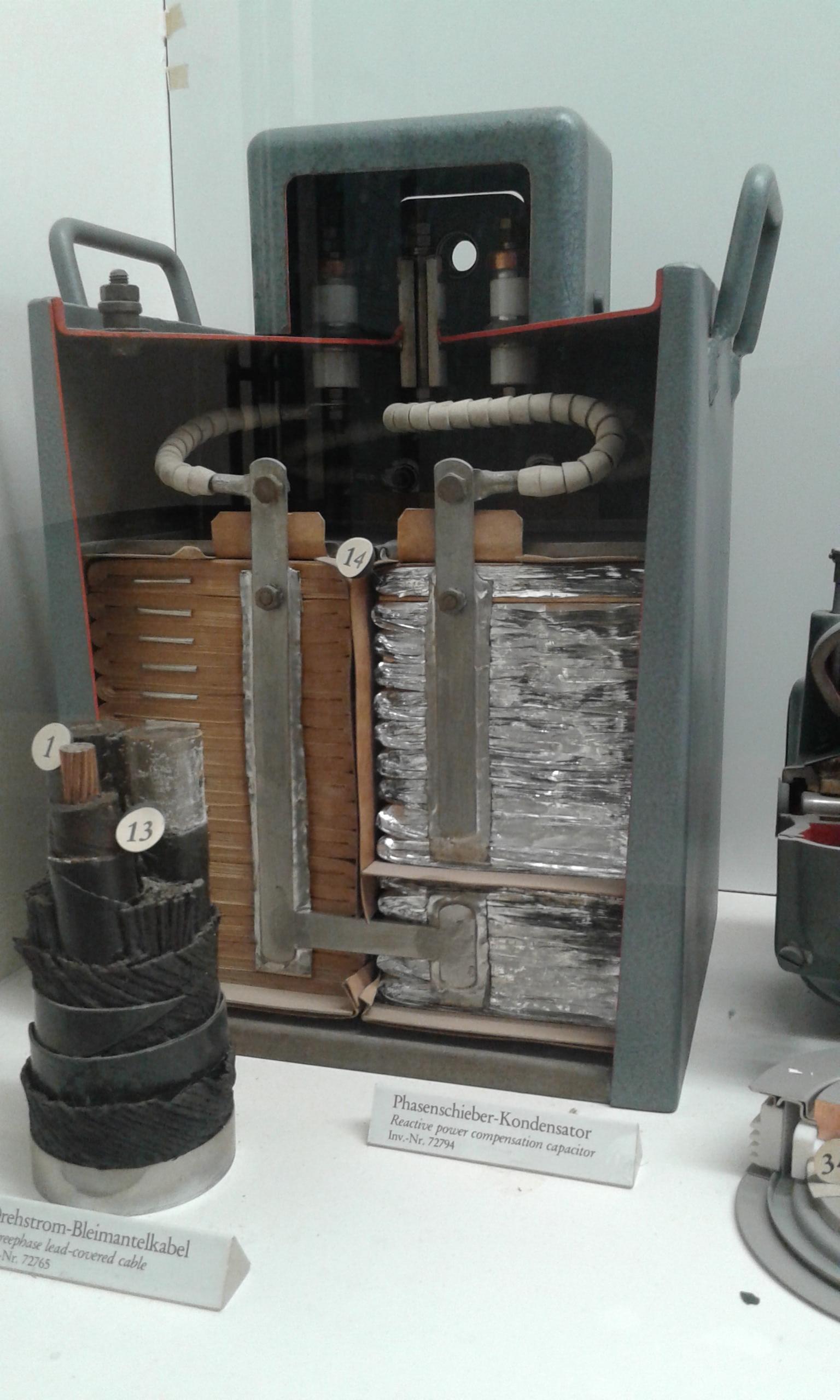

Кпондензаторът (за мкоменсация на реакт. мощност) отново..

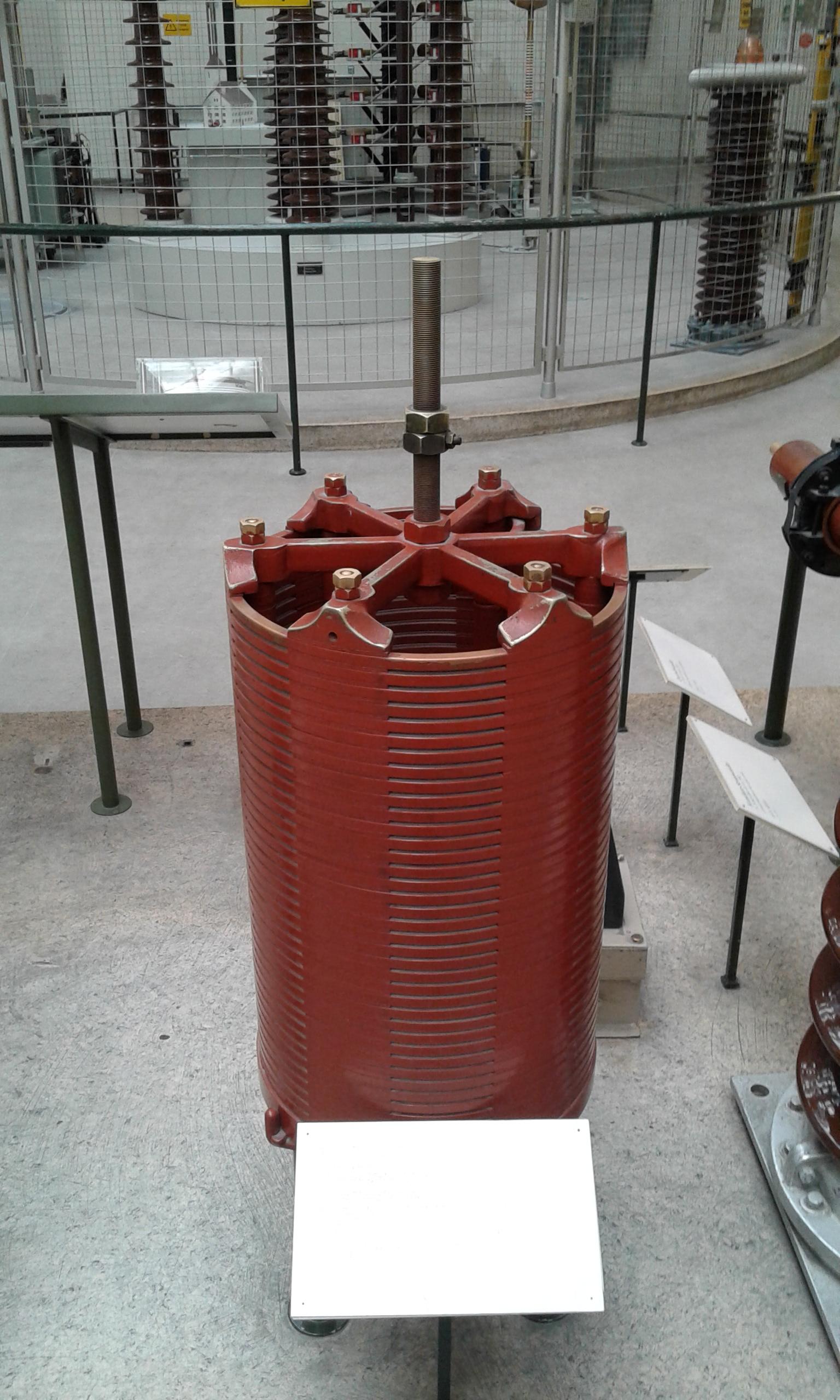

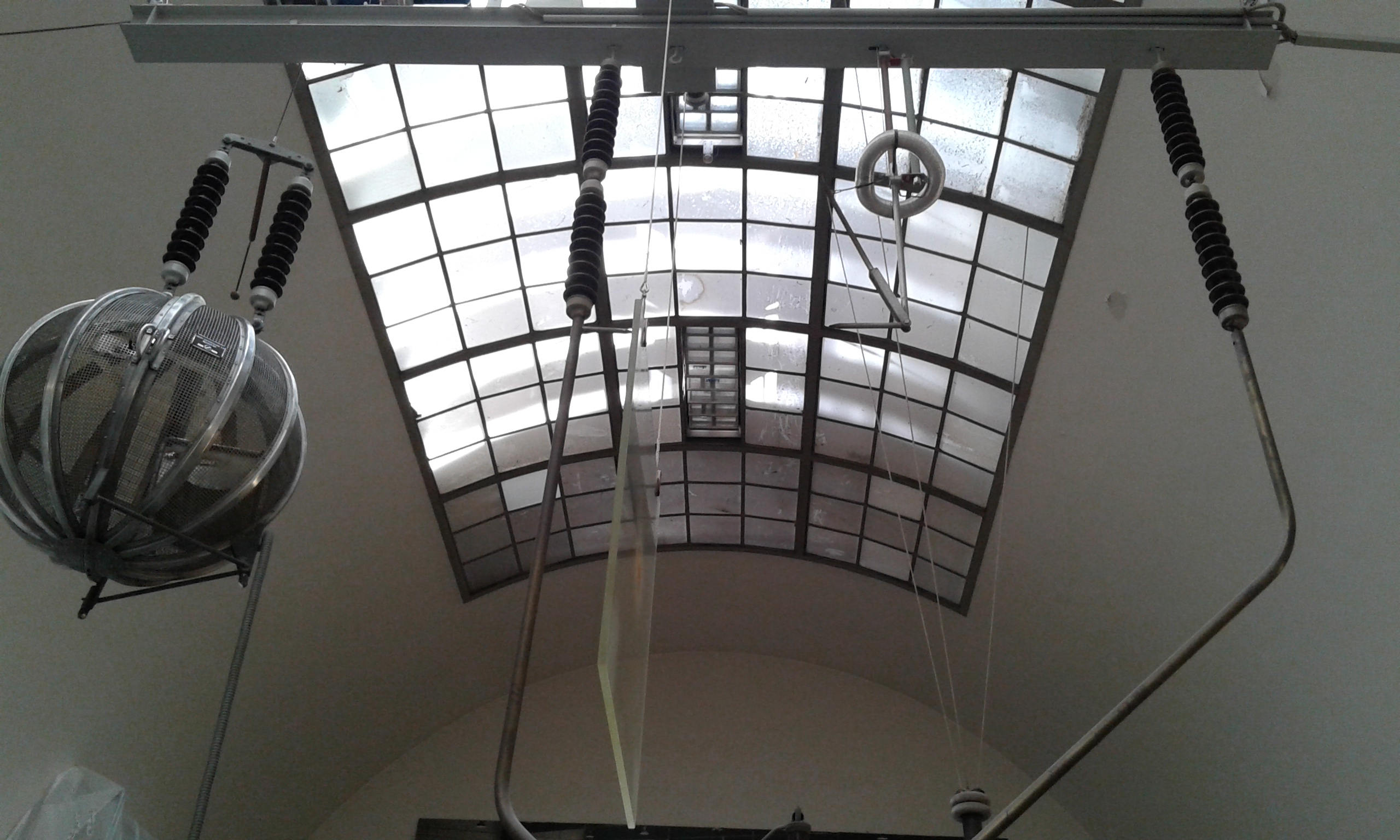

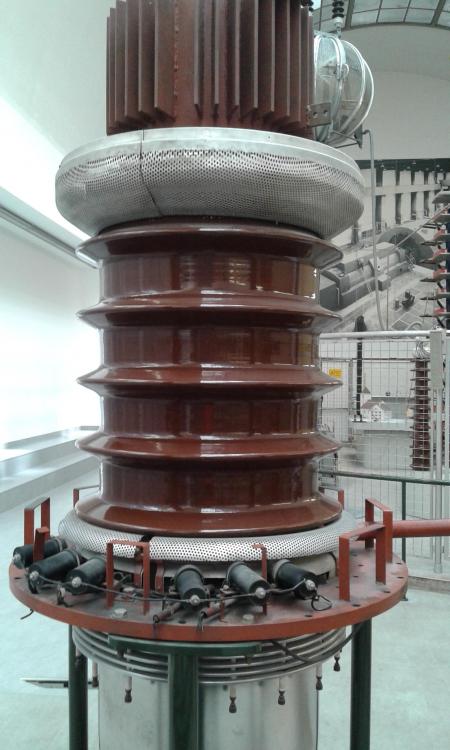

Бобина - филтър за високи честоти. Ако някой е минавал покрай (отккрита разпределителна уредба - ОРУ) на подстанция, със е забелял някакви странни "кафези" да висят от високото напрежение. Тази бобина + кондензатор позволява диспечерските телефони на такива обекти да се свързват през линиите за високо напрежение, без да минават през оператор за далексъобщения пощата/ БТК на времето).

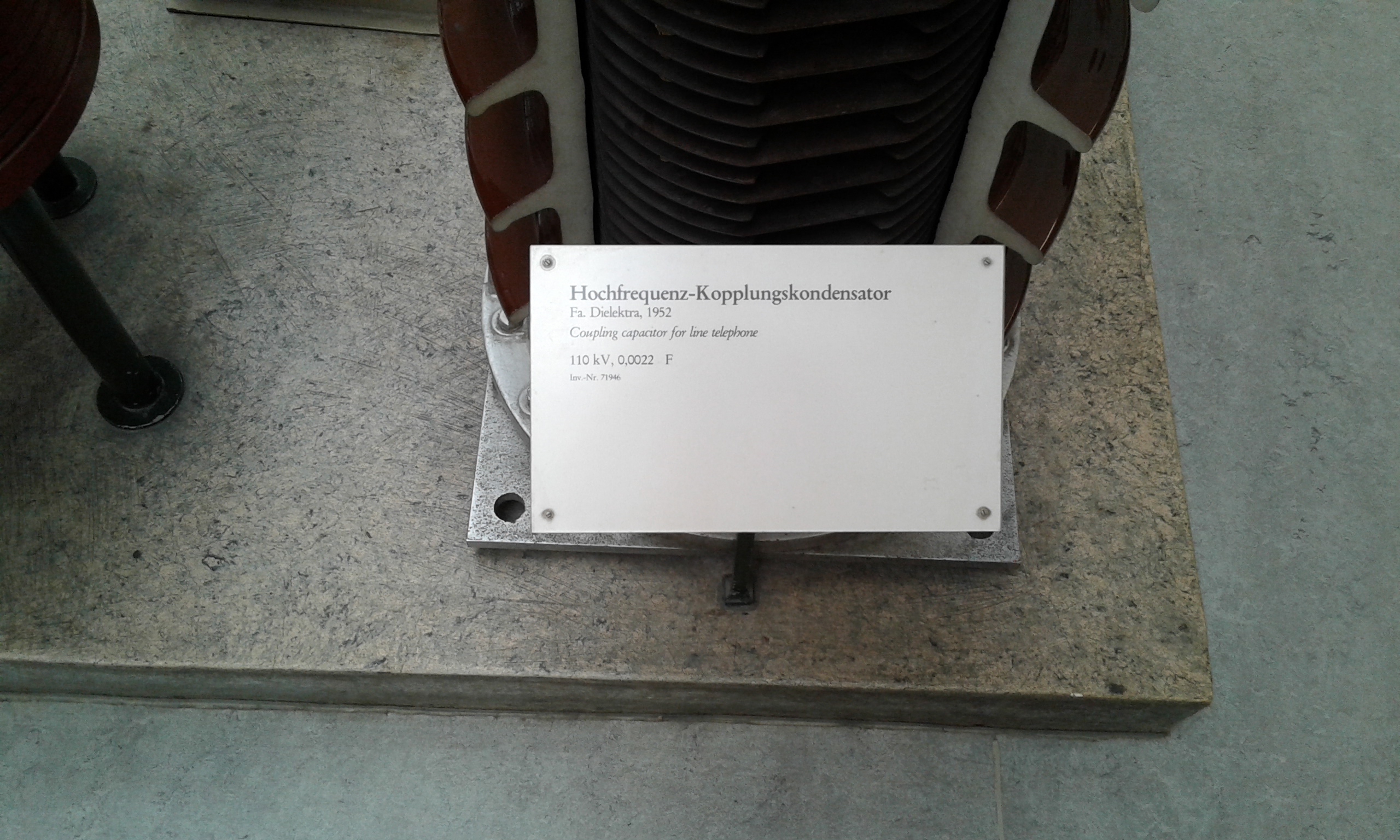

Кондензатор за същата цел - комникация по линиите

Отново кондензатор за компенсиране на реактивната мощност

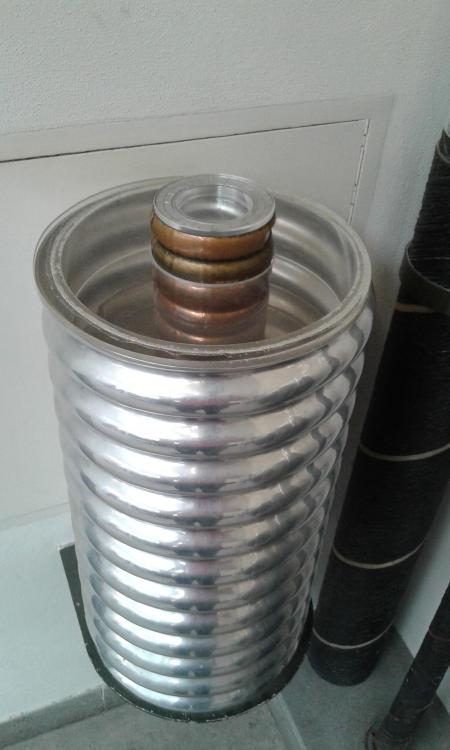

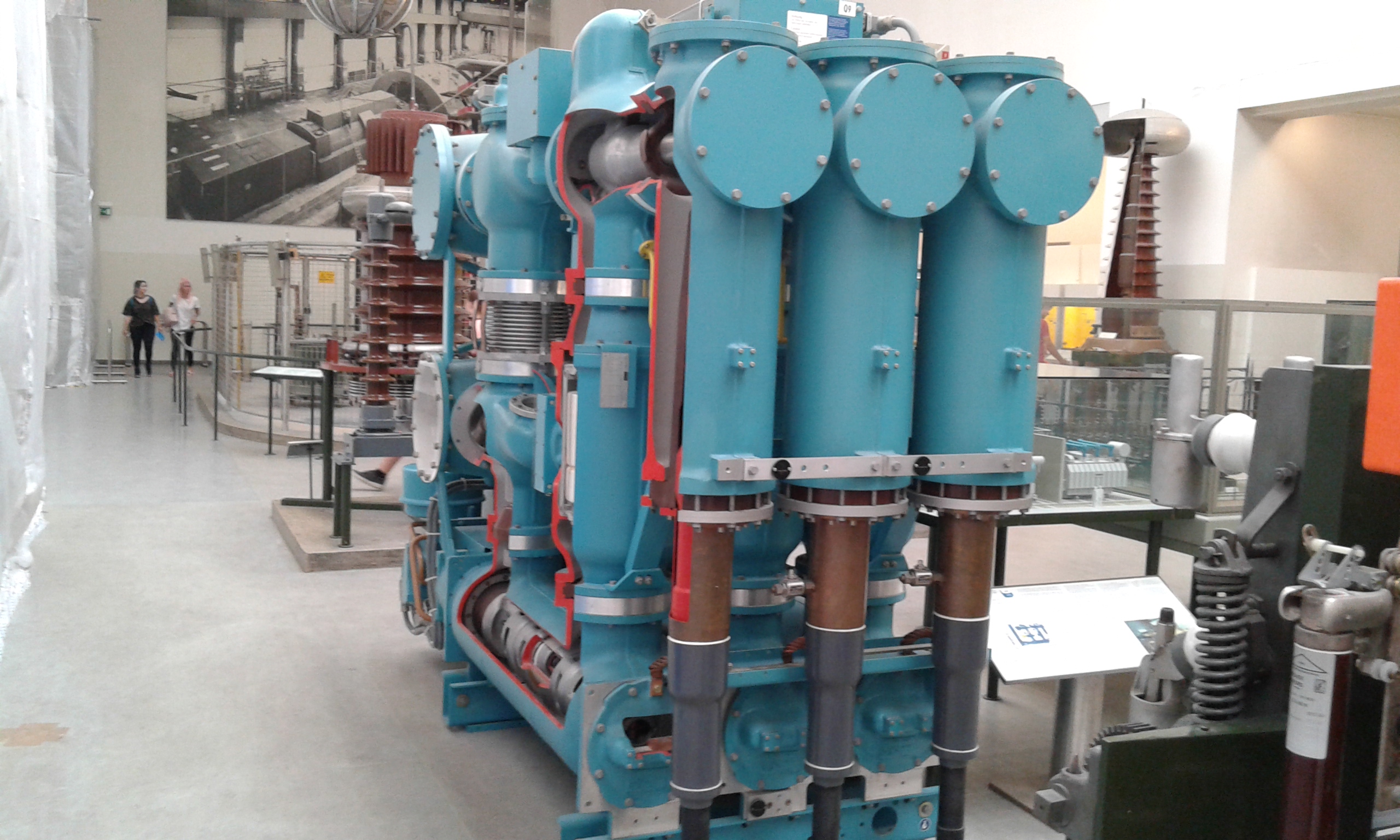

Газонапълнен прекъсвач (с елегаз - серен хексафлуорид)

Редактирано Август 29, 2017 от Joro-01

[Joro-01]

Ще има още доста...

[Joro-01]

Нататък..

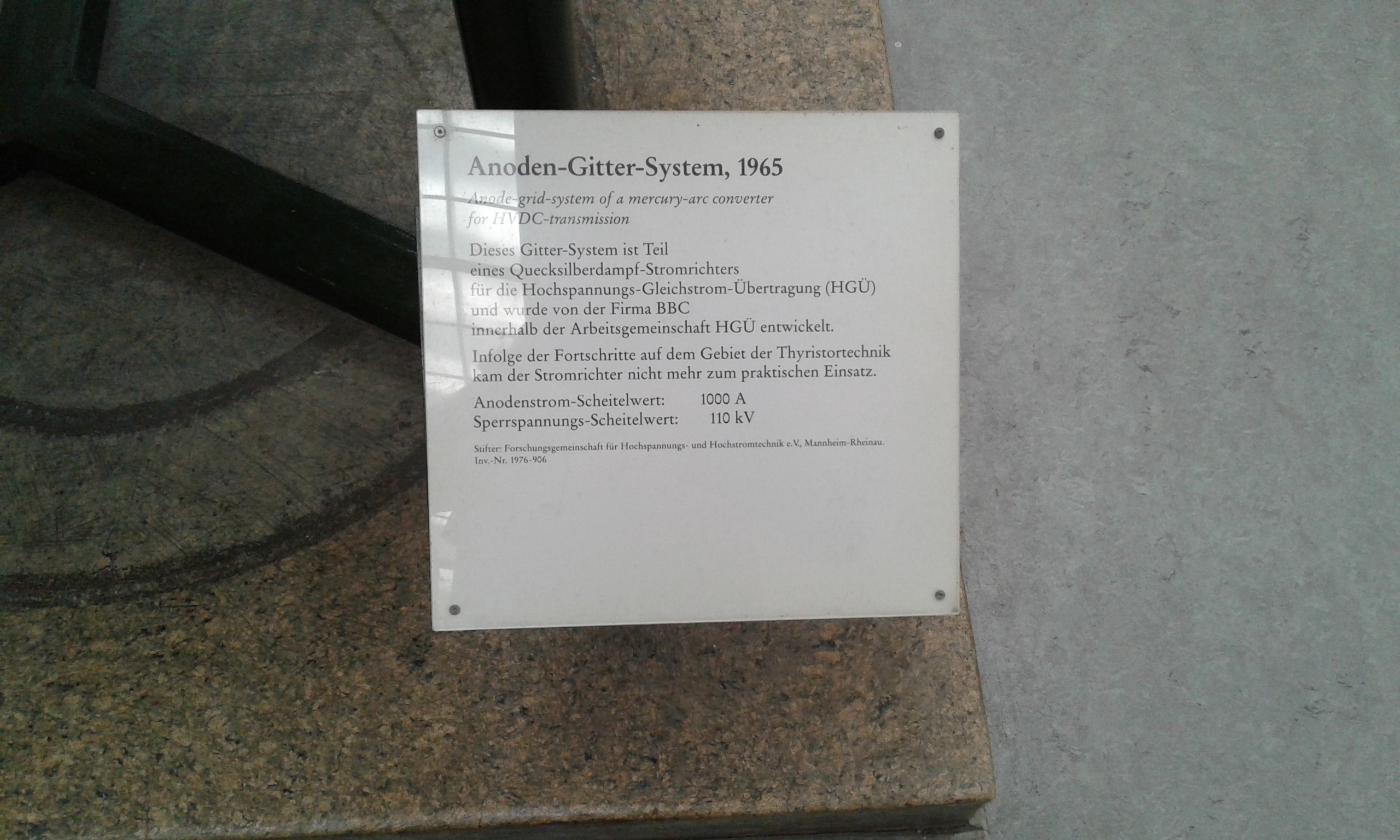

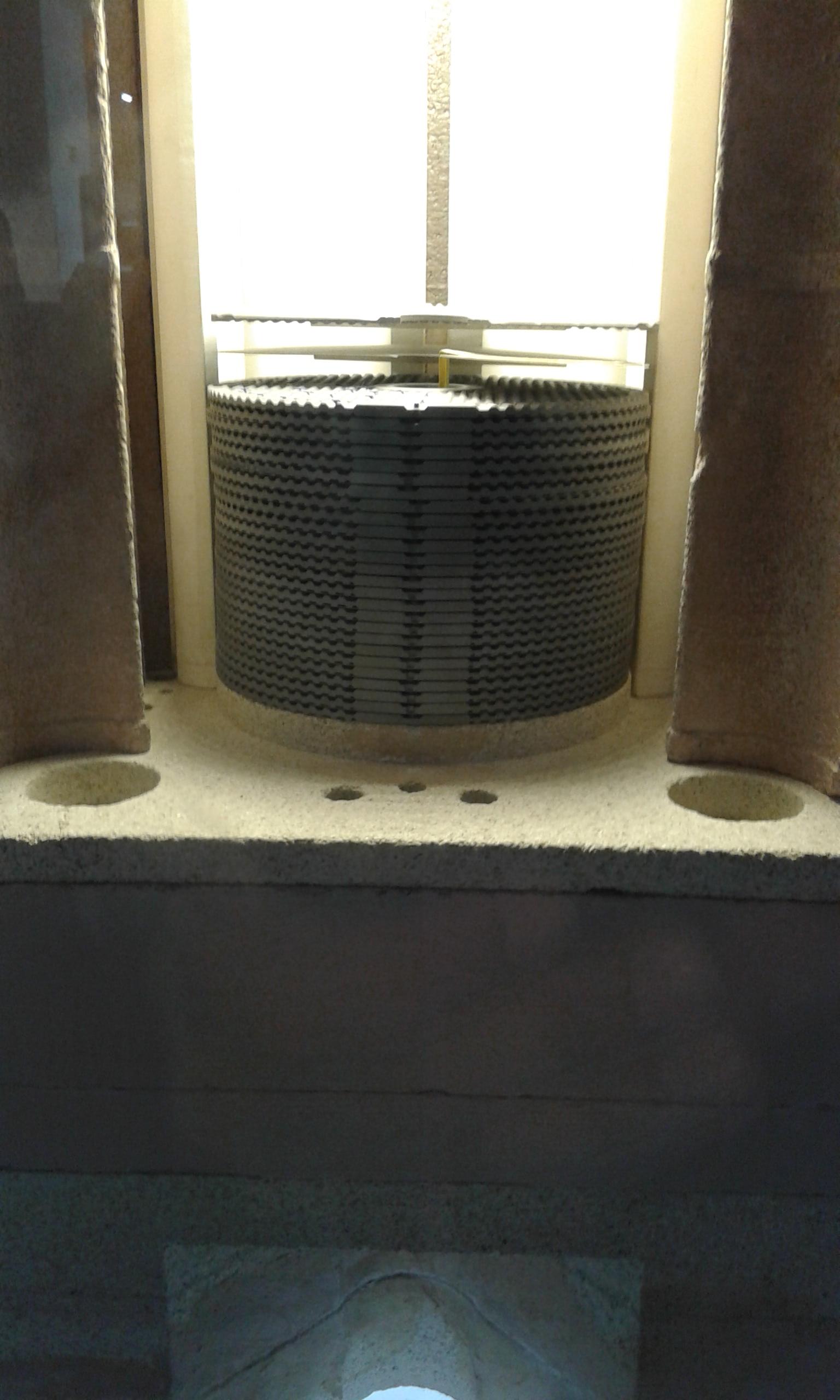

Система анод-решетка за живачен (живачно-дъгов) изправител. За нуждите на HVDC (постоянен ток високо напрежение),

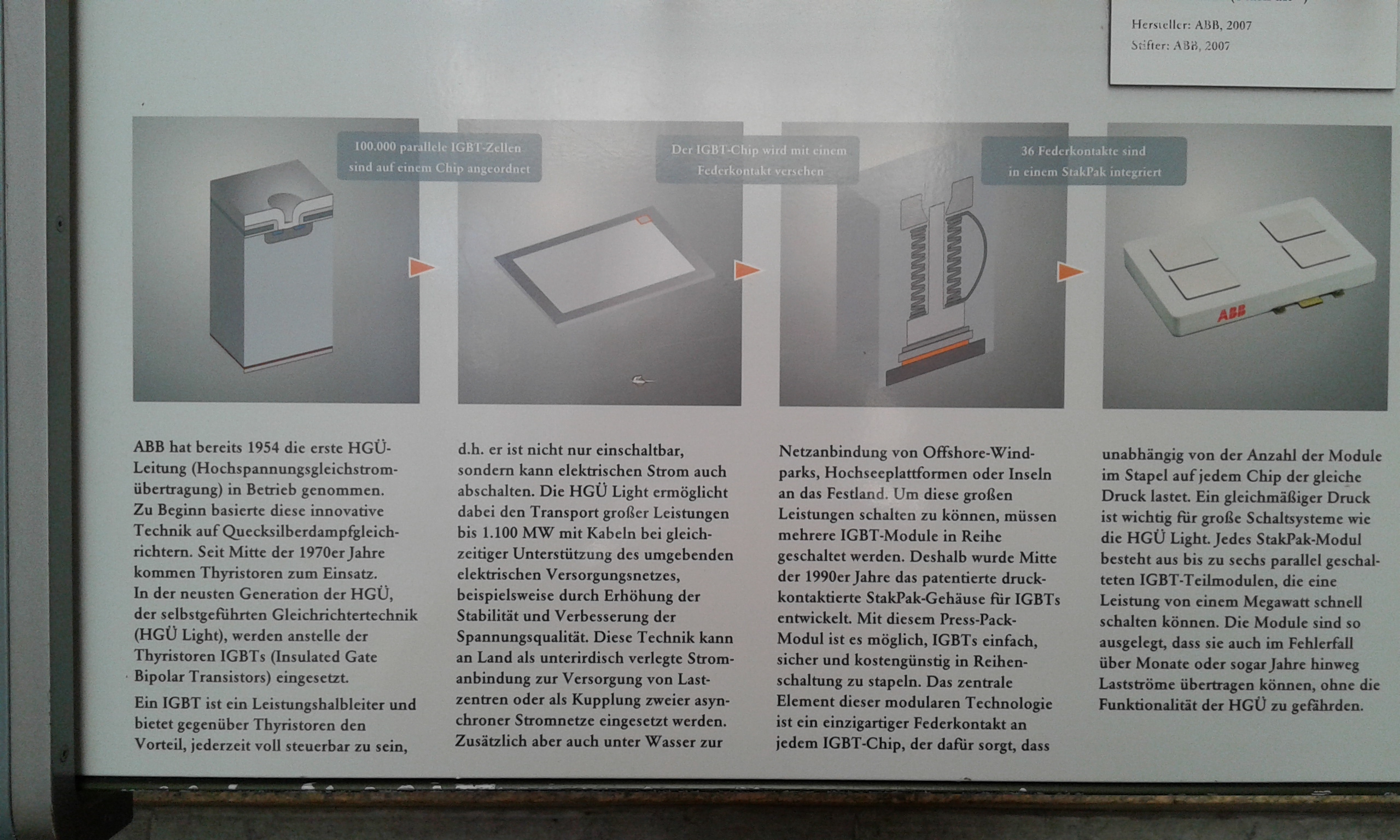

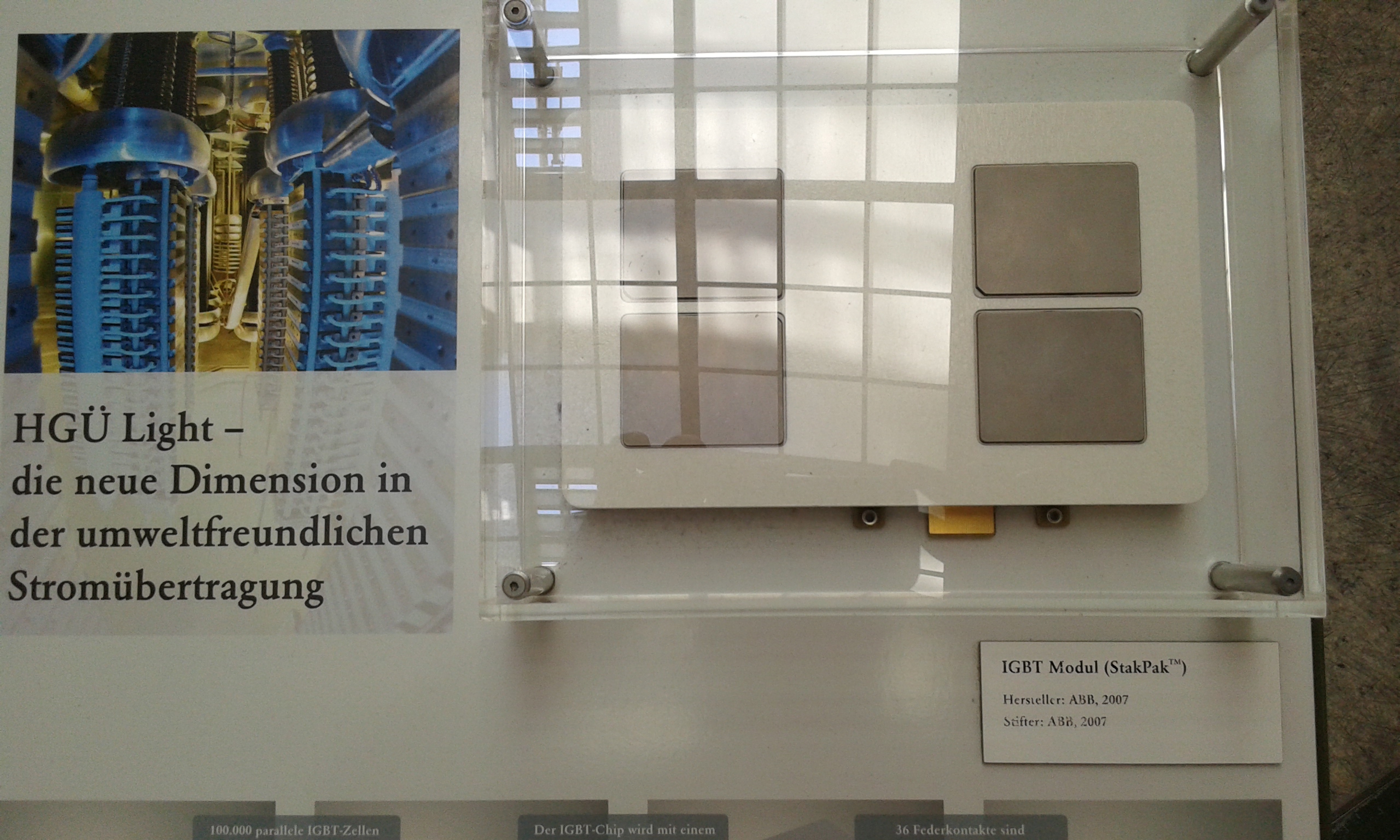

IGBT трансистор - биполярен транзистор с изолиран гейт, използва се за комутация на големи токове и високи напрежения, съчетава някои предимства на биполярен и полеви транзистор.



Мощен тиристор за същите цели, имаше го и в началото някъде нагоре.

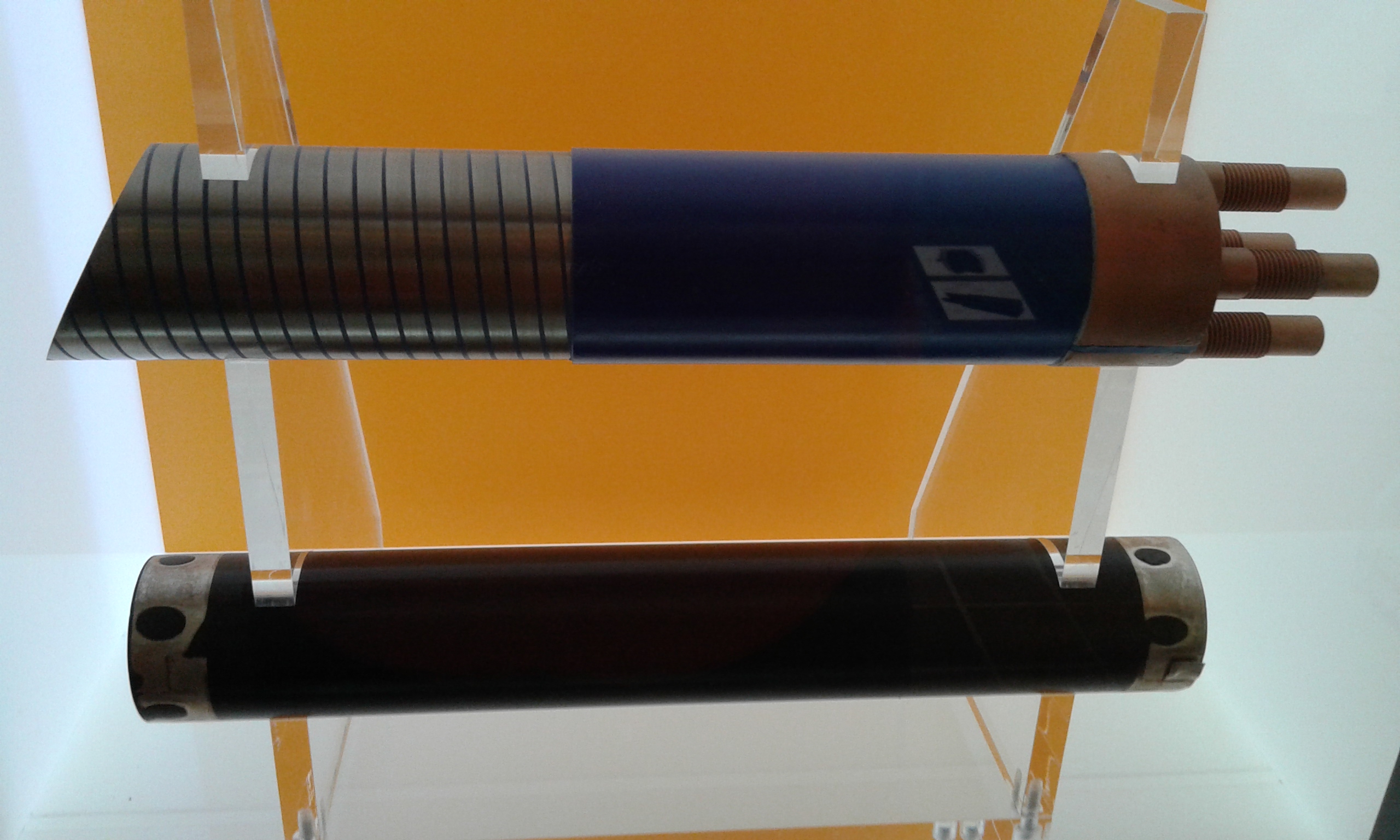

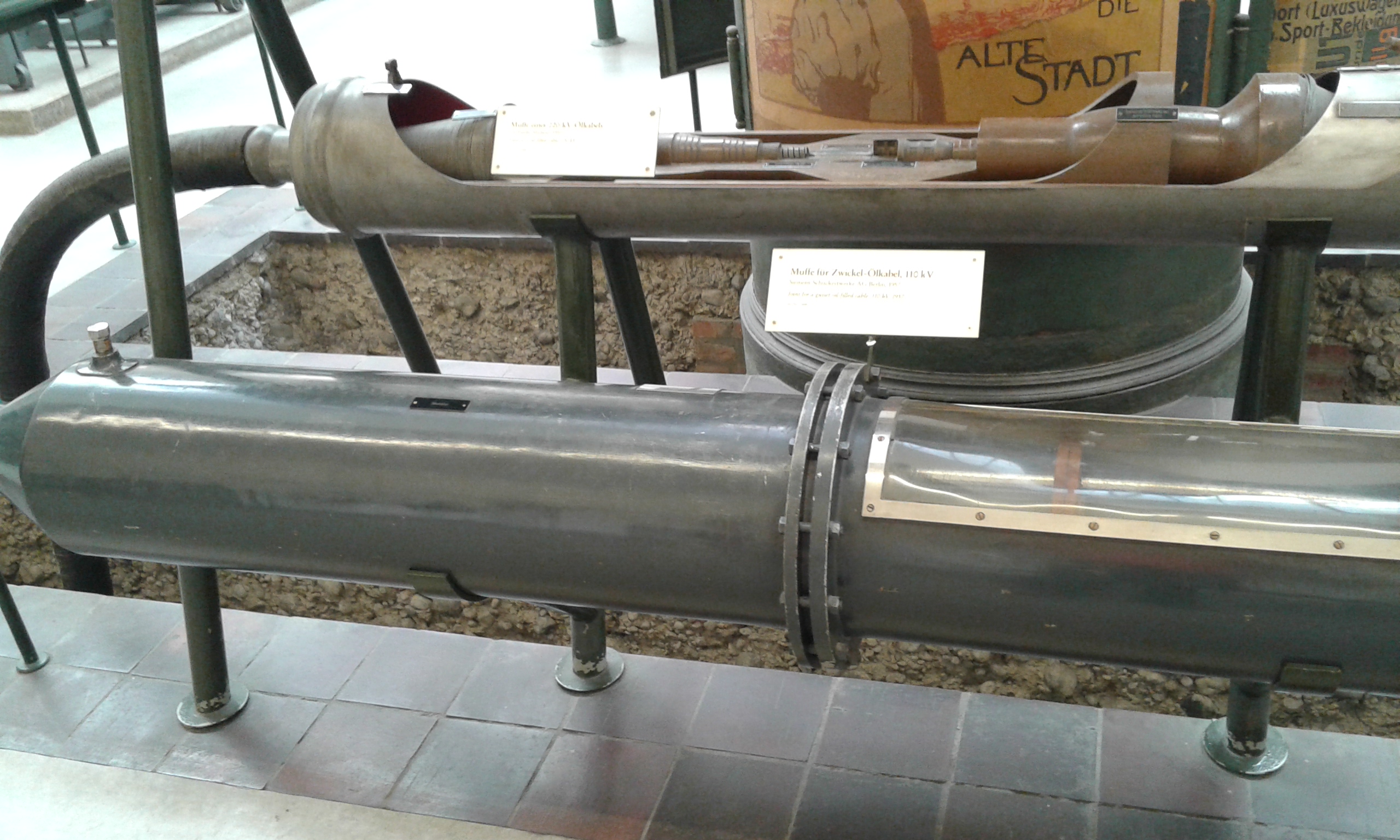

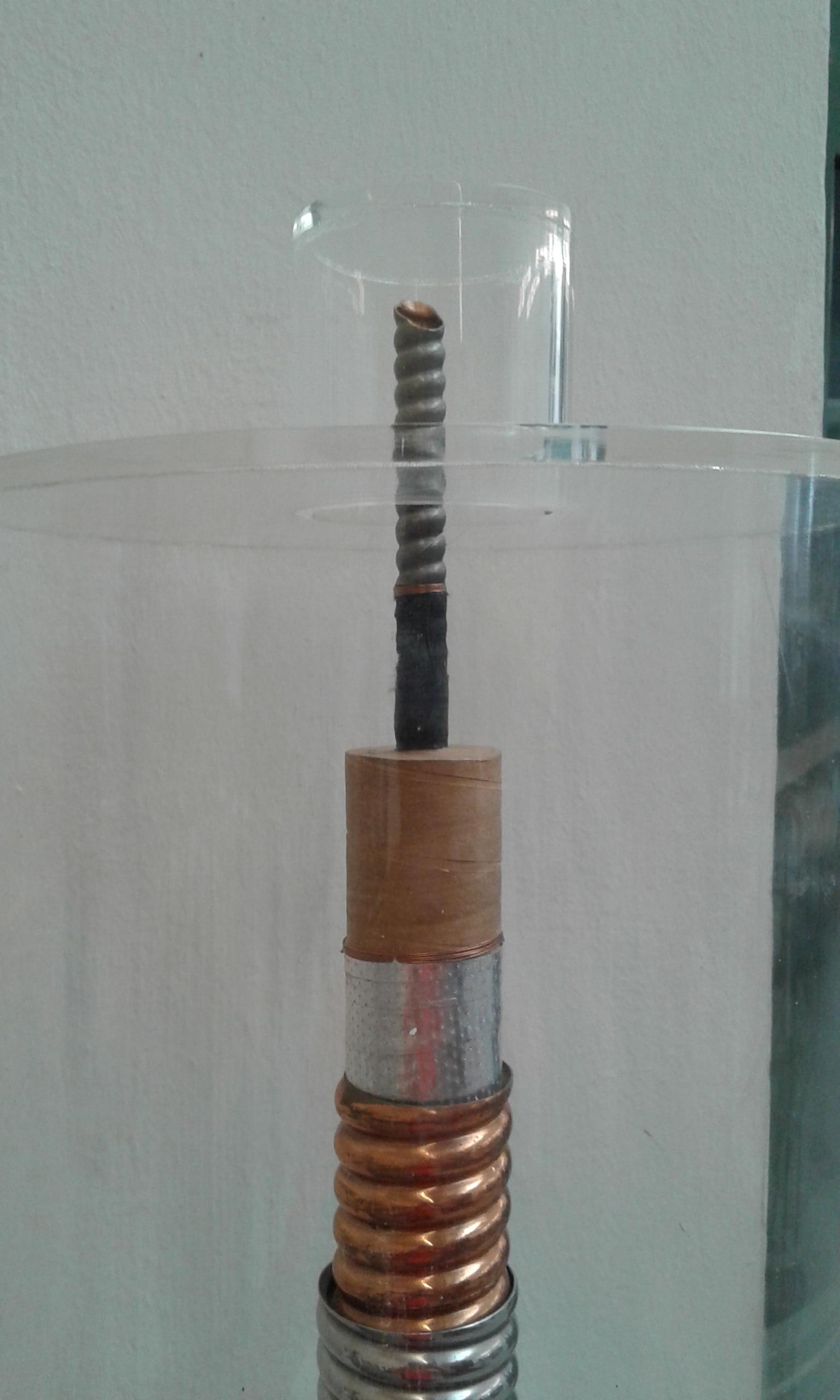

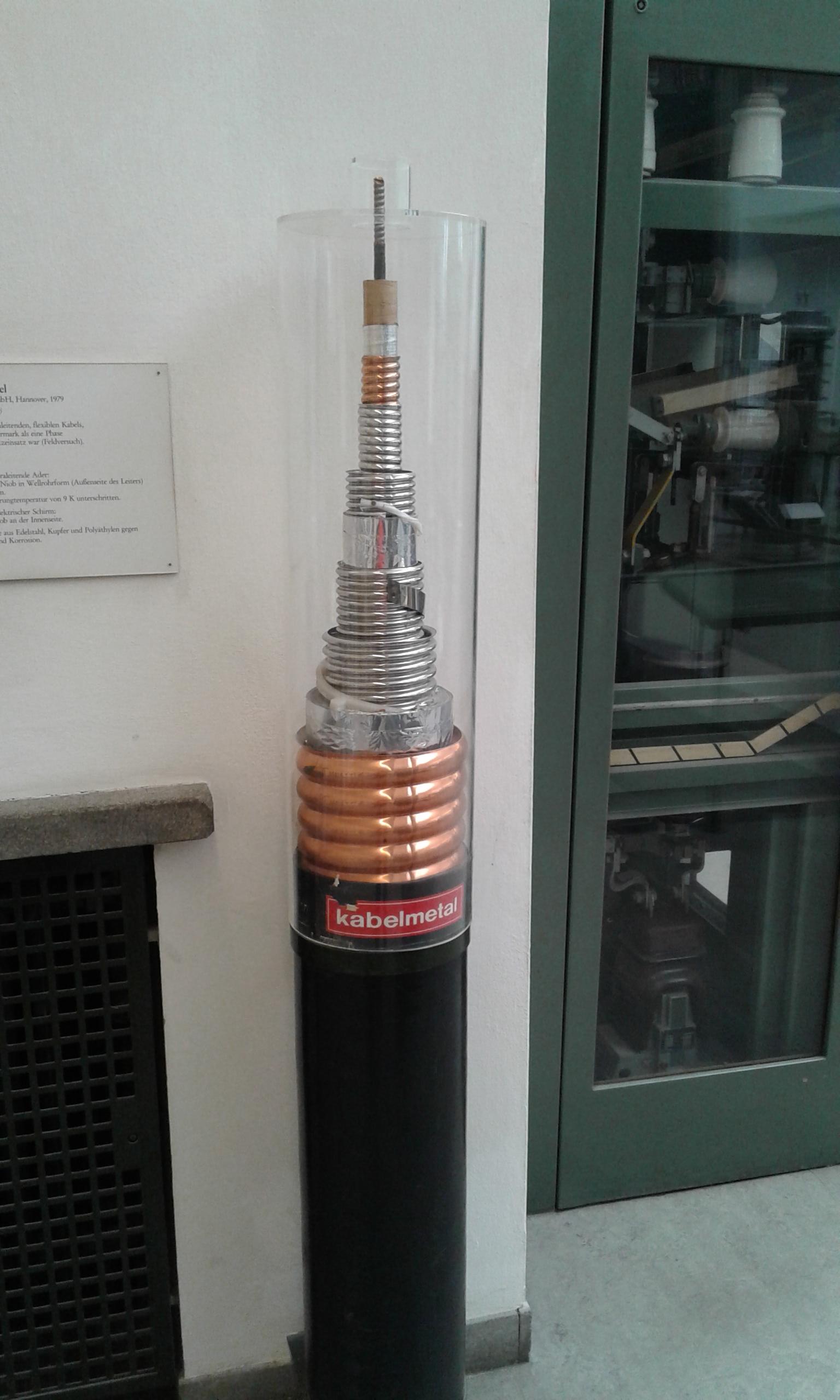

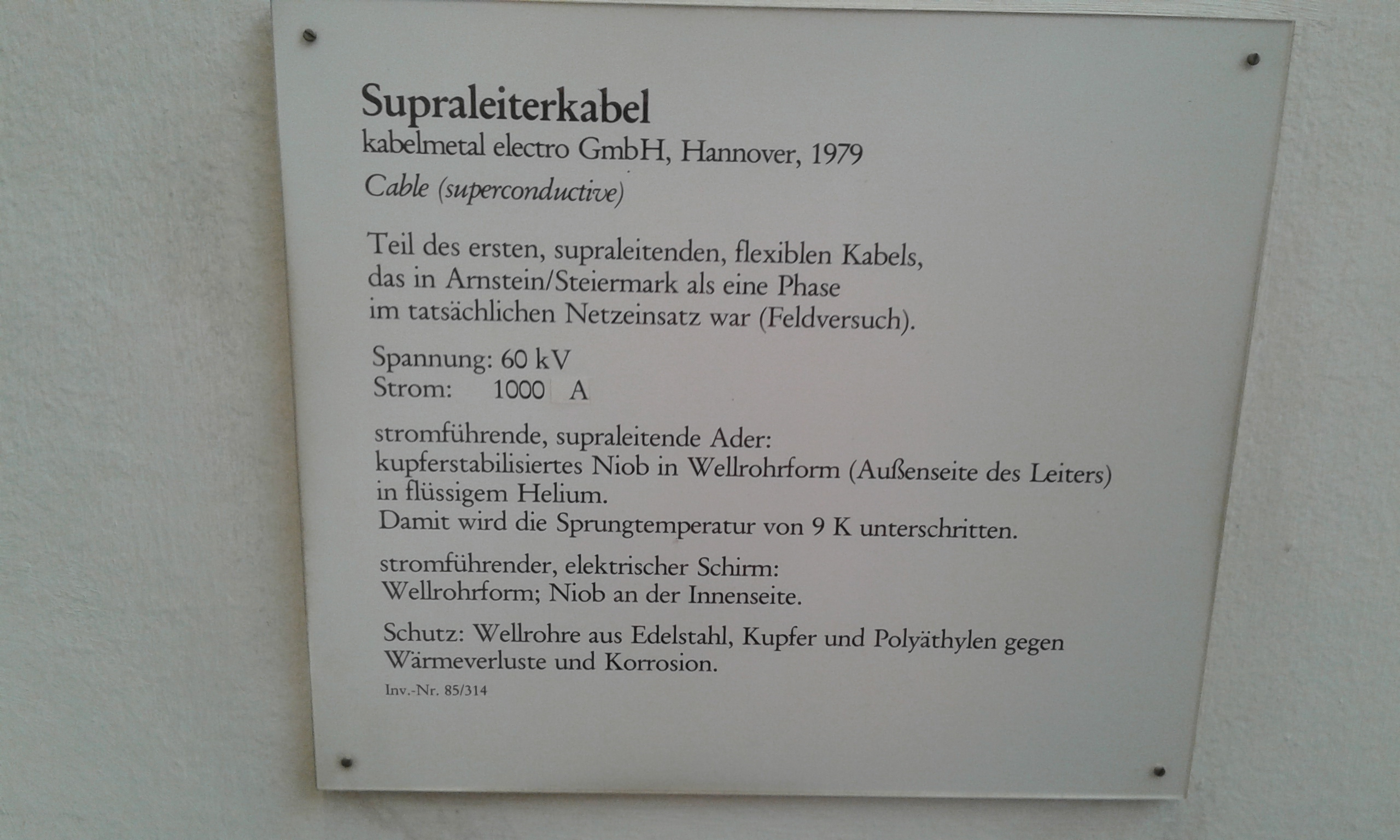

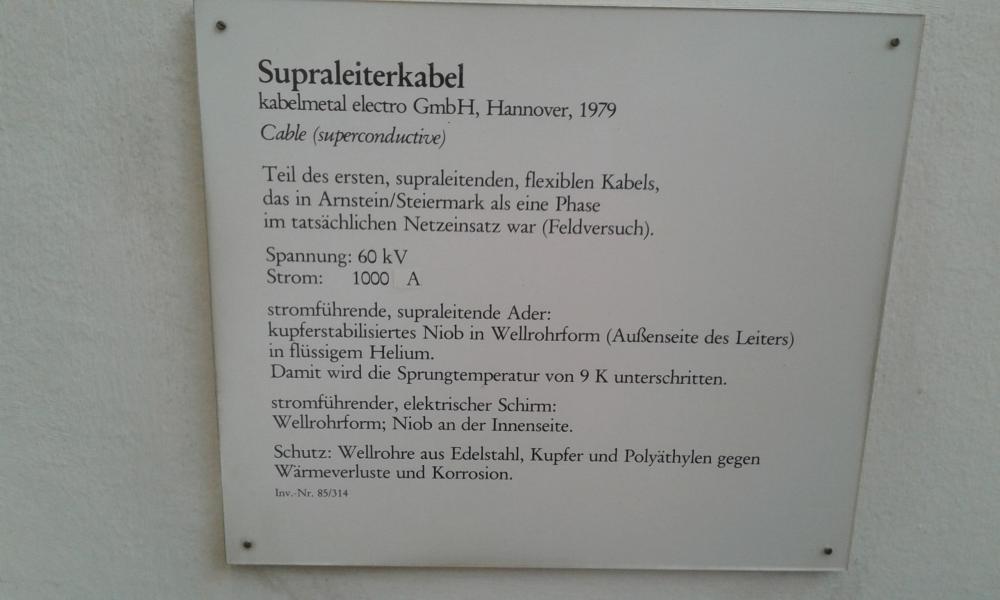

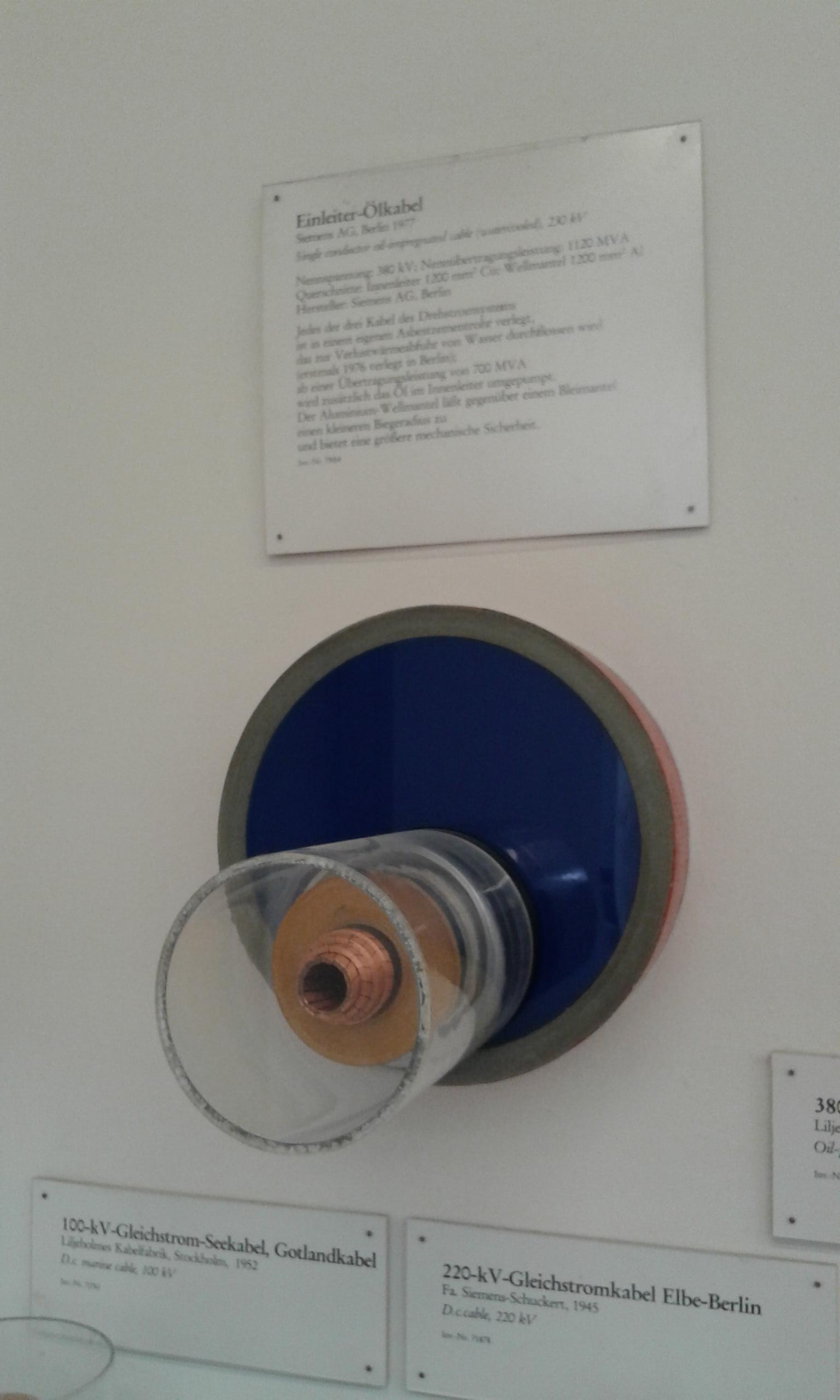

Гъвкав монофазен кабел от (нискотемпературен) свръхпроводник - медностабилизиран ниобий. Вътре циркулира течен хелий - от средното жило (то е тръба) към периферията. Самият кабел е криостат (съд чиито в чиито обем се поддържа крогенна температура).

.







Редактирано Септември 1, 2017 от Joro-01

[Joro-01]

И още:

Кабелна муфа (изолирано съединение на кабели);

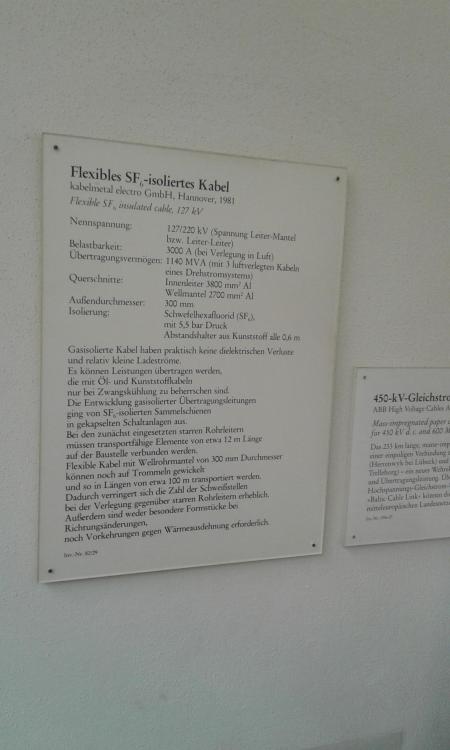

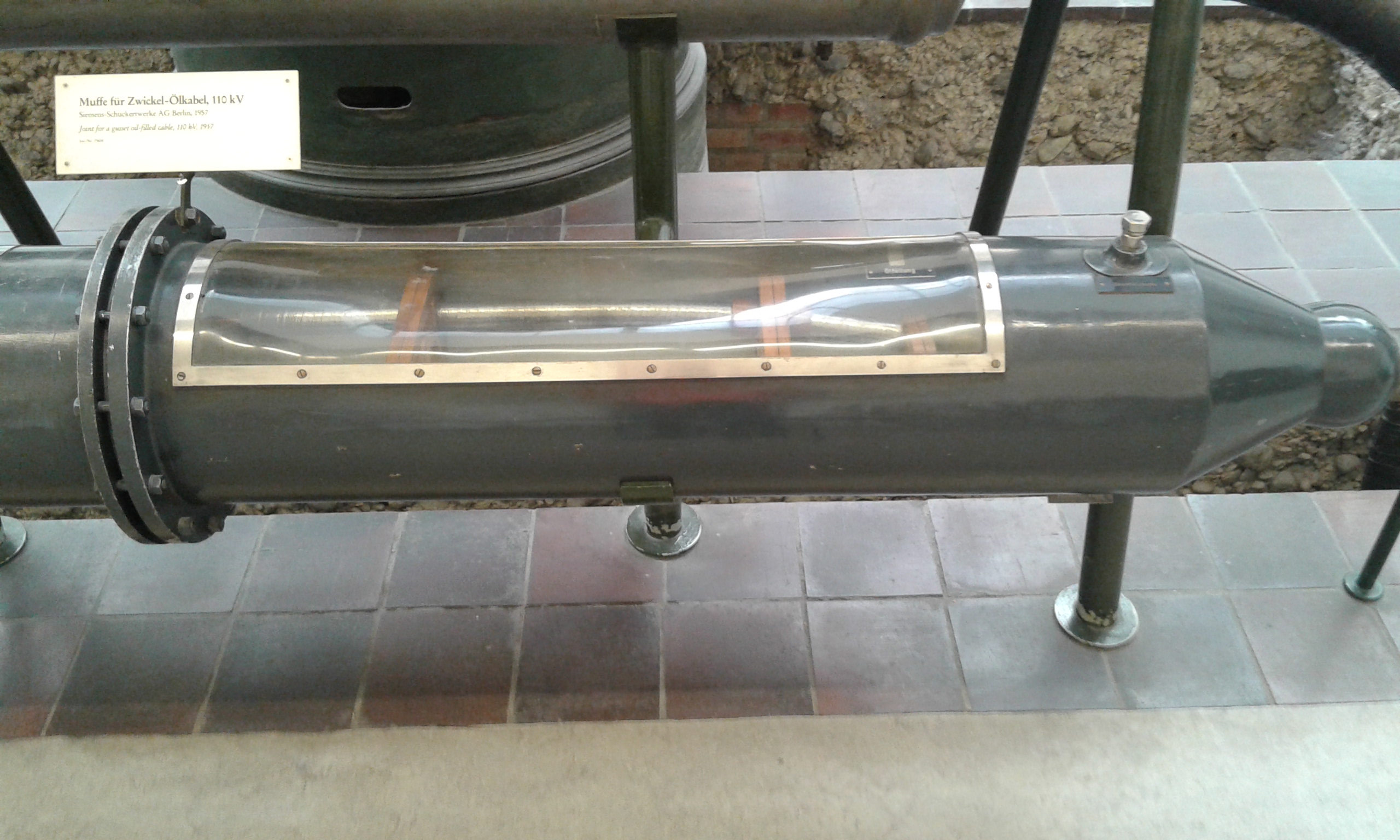

Кабел с елегаз (серен хексафлуорид) - оня газ дето трудно стават елеткрически пробиви в него. В него може да плуват разни леки материали.



Продължаваме с алтернативна енергетика.

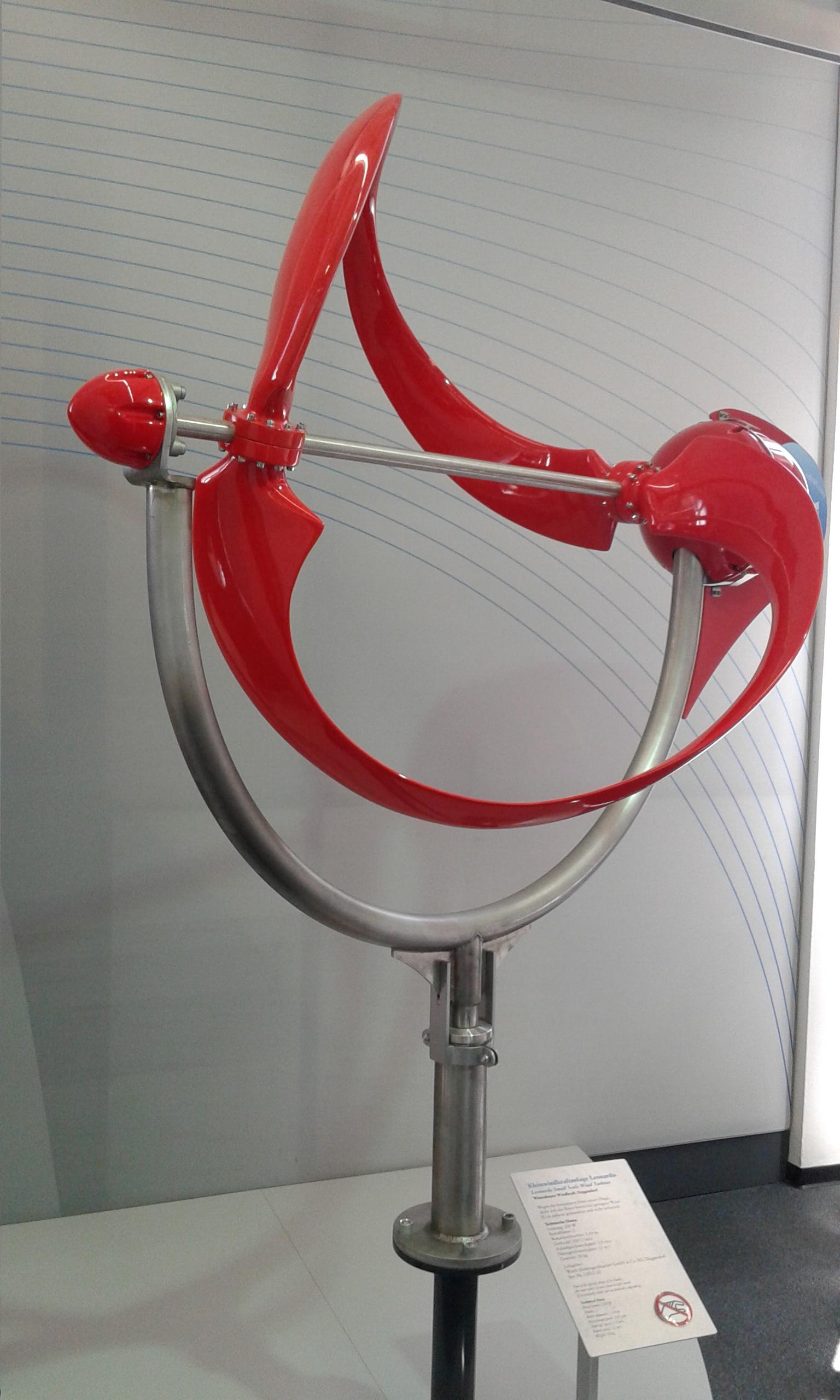

Вятърна турбина, вижда се

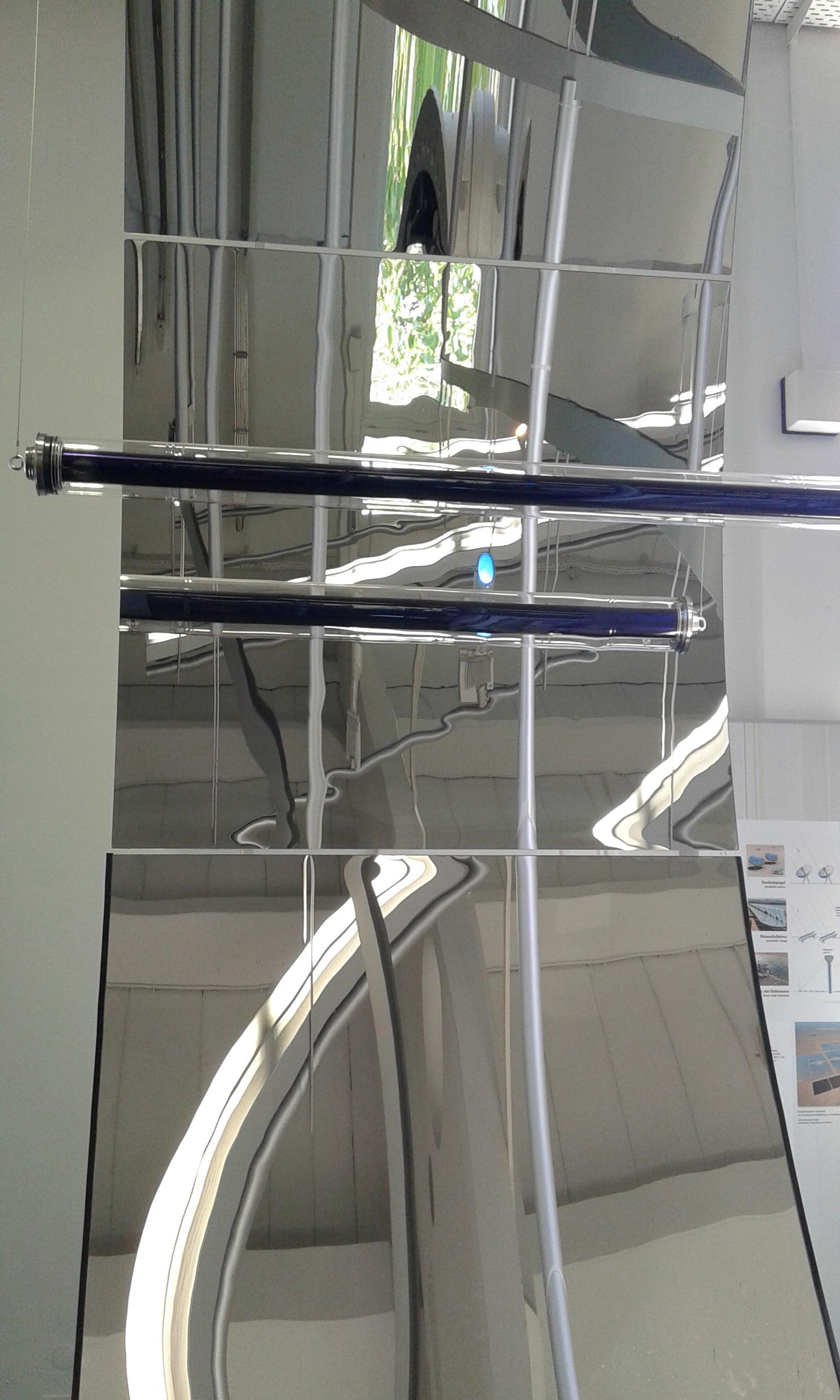

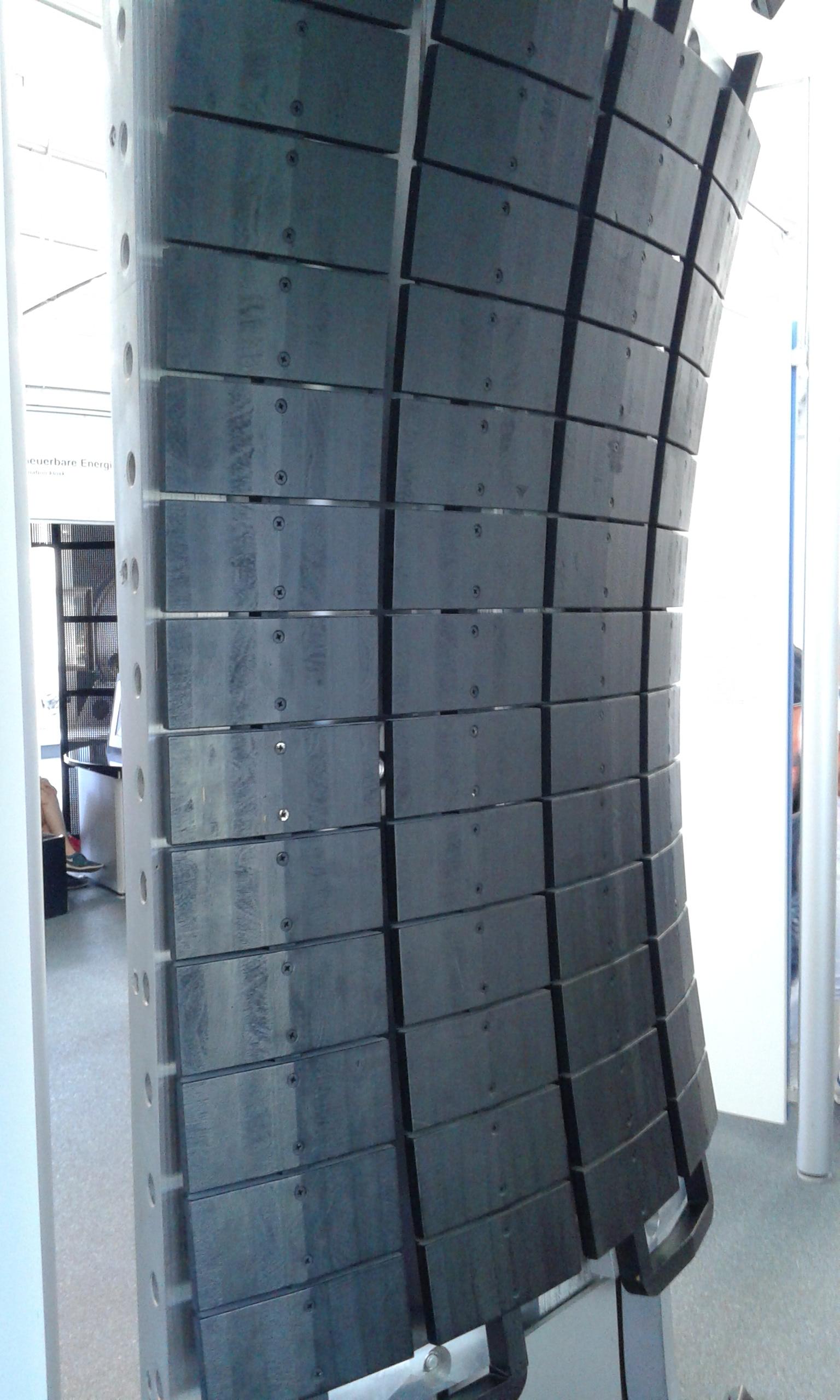

Концентриращ слънчев колектор, ме обърнах внимание мисля отоплителен, вакуумно-тръбен елемент е във фокуса.

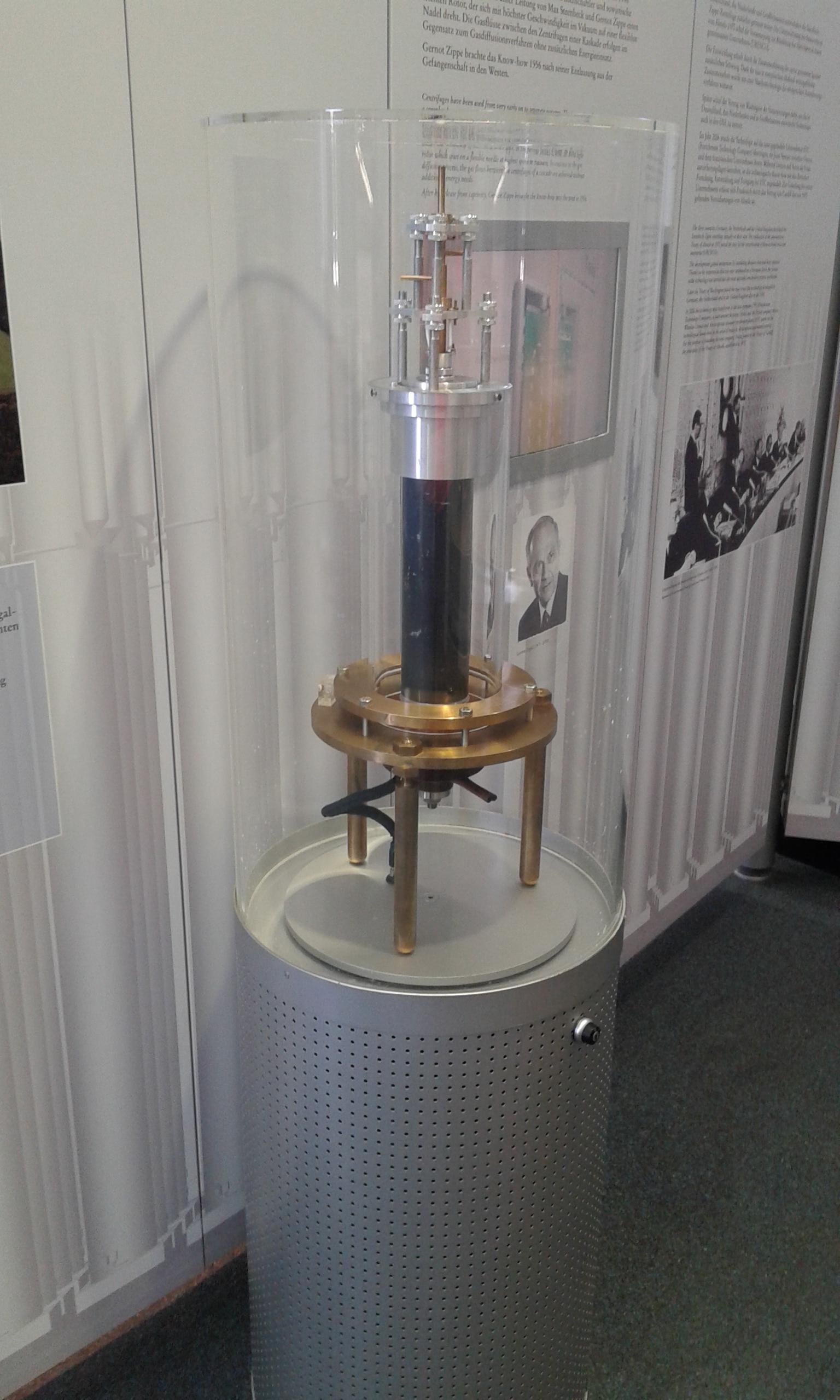

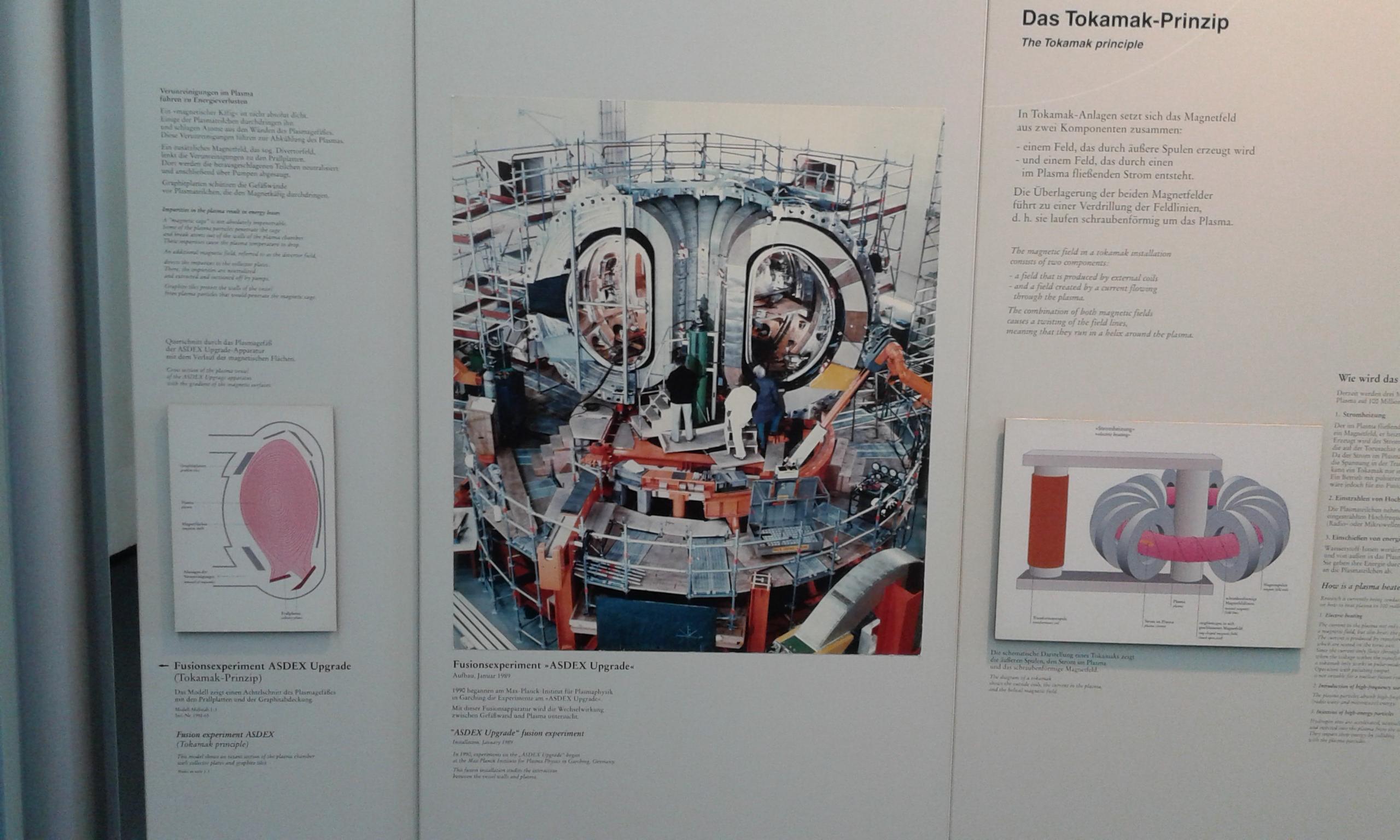

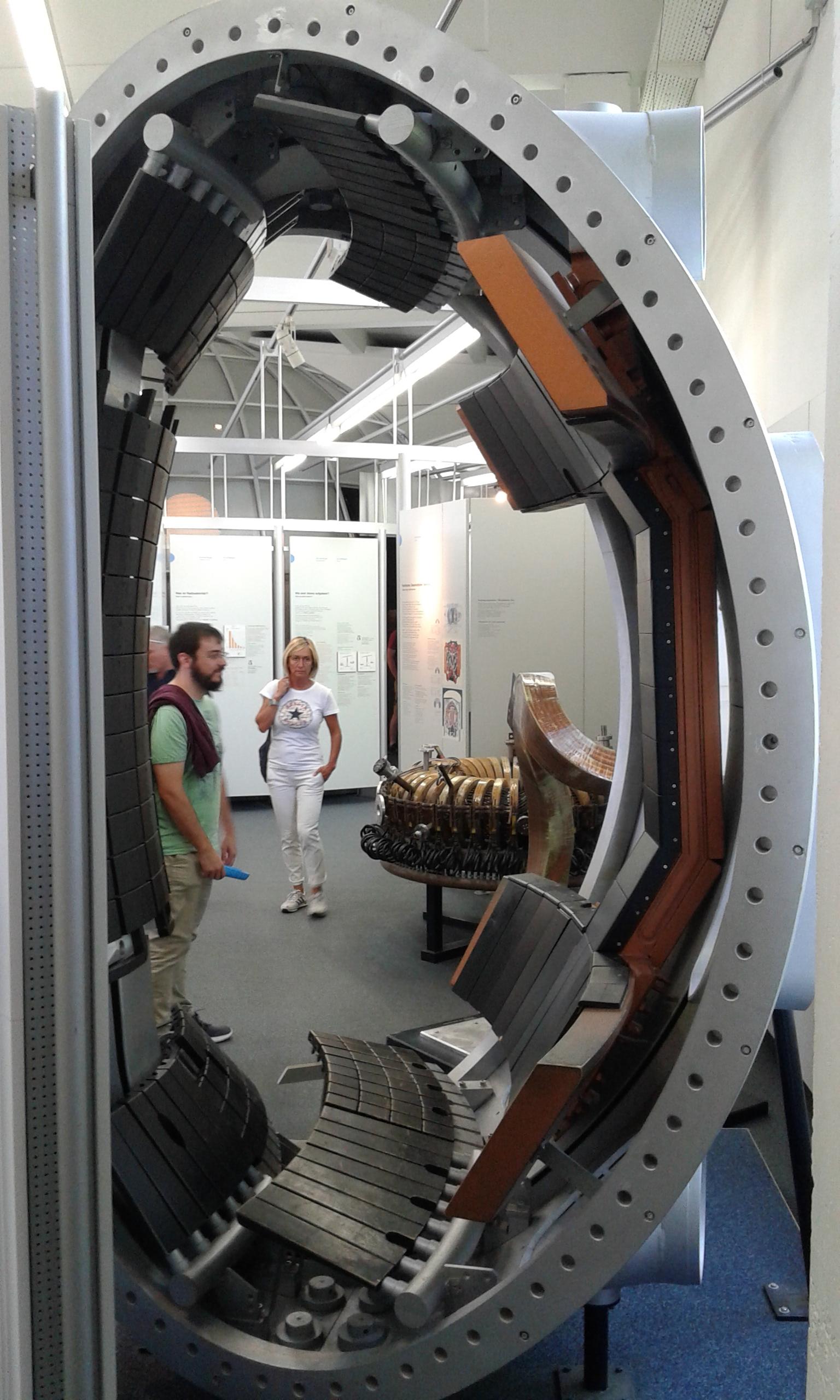

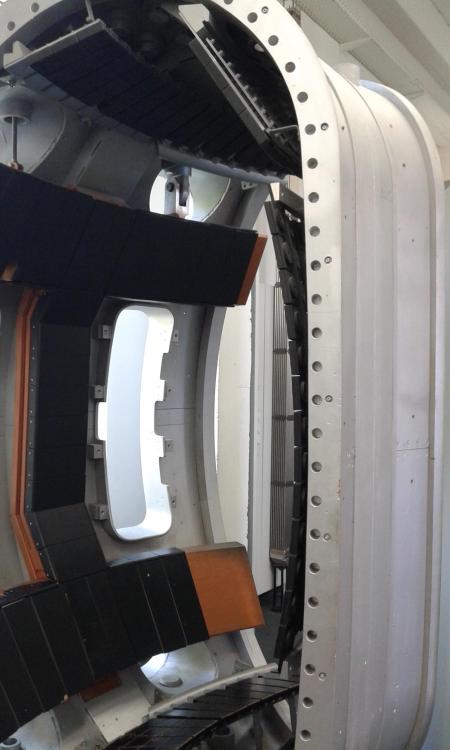

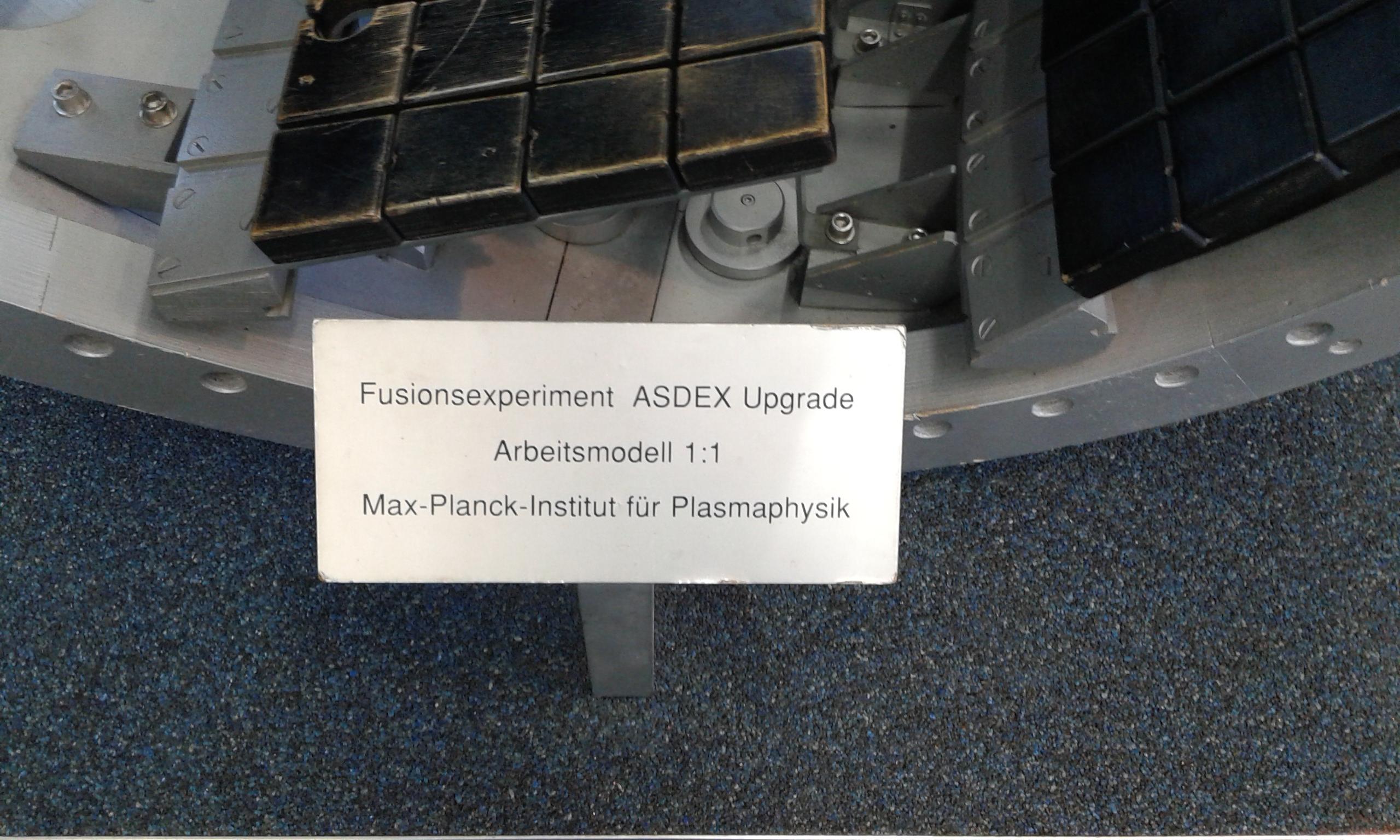

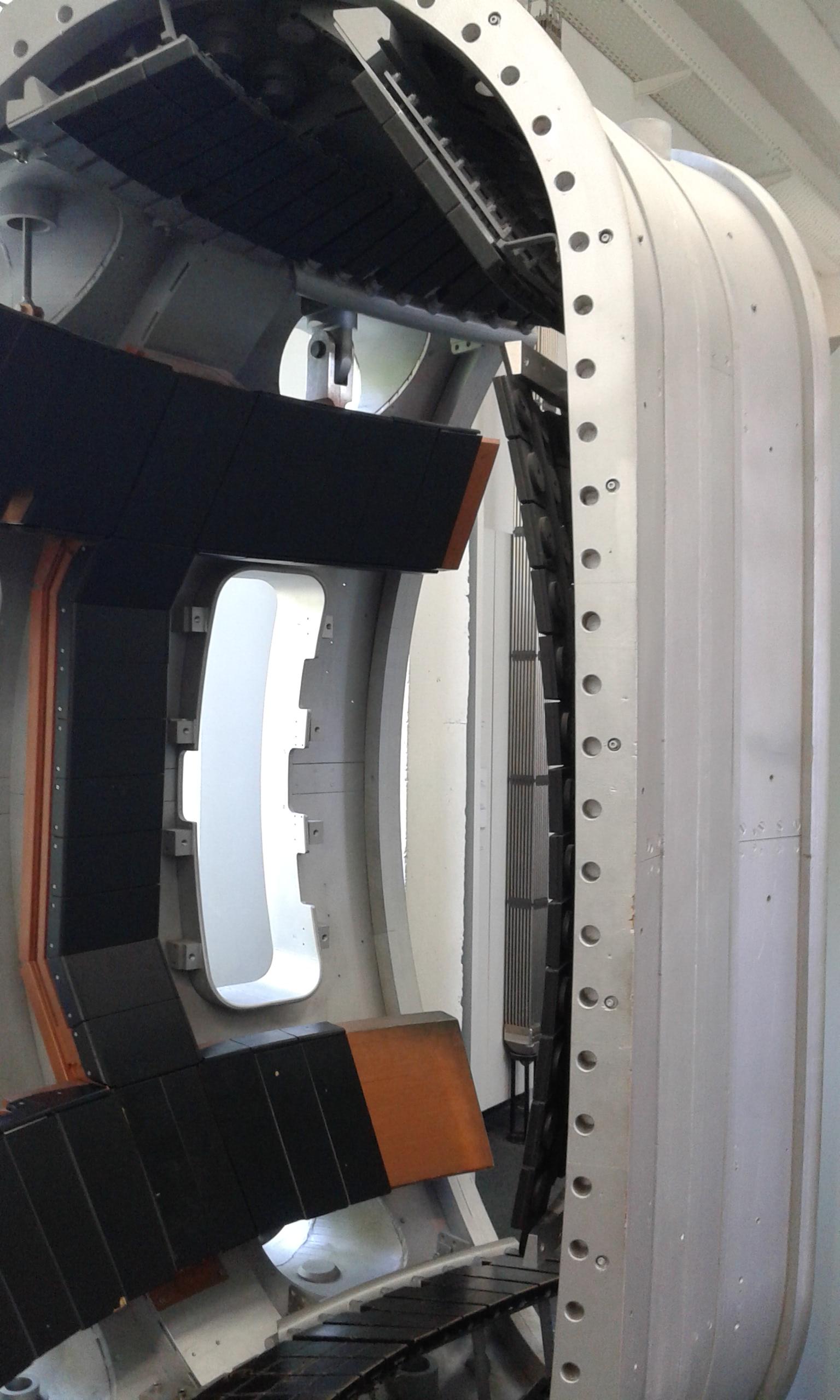

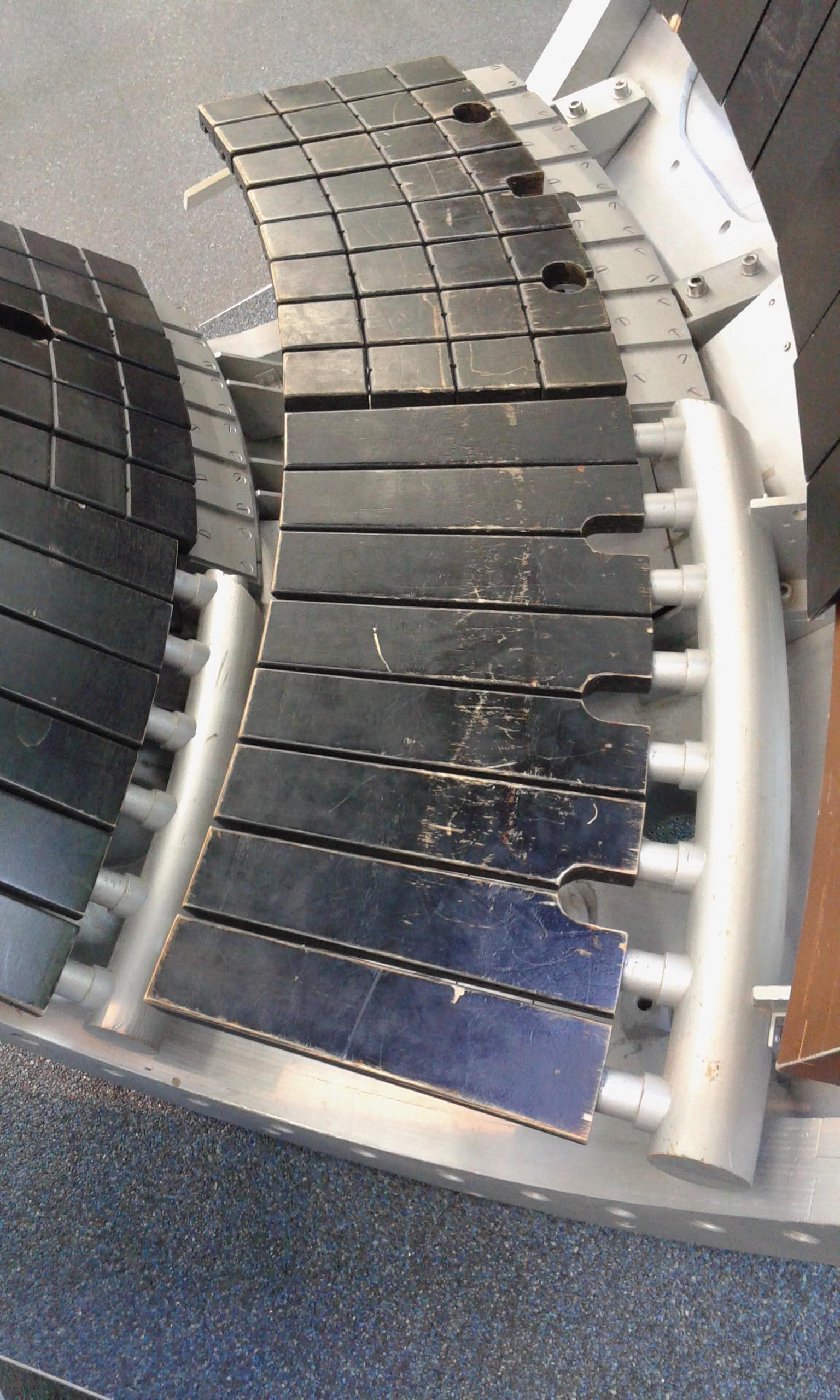

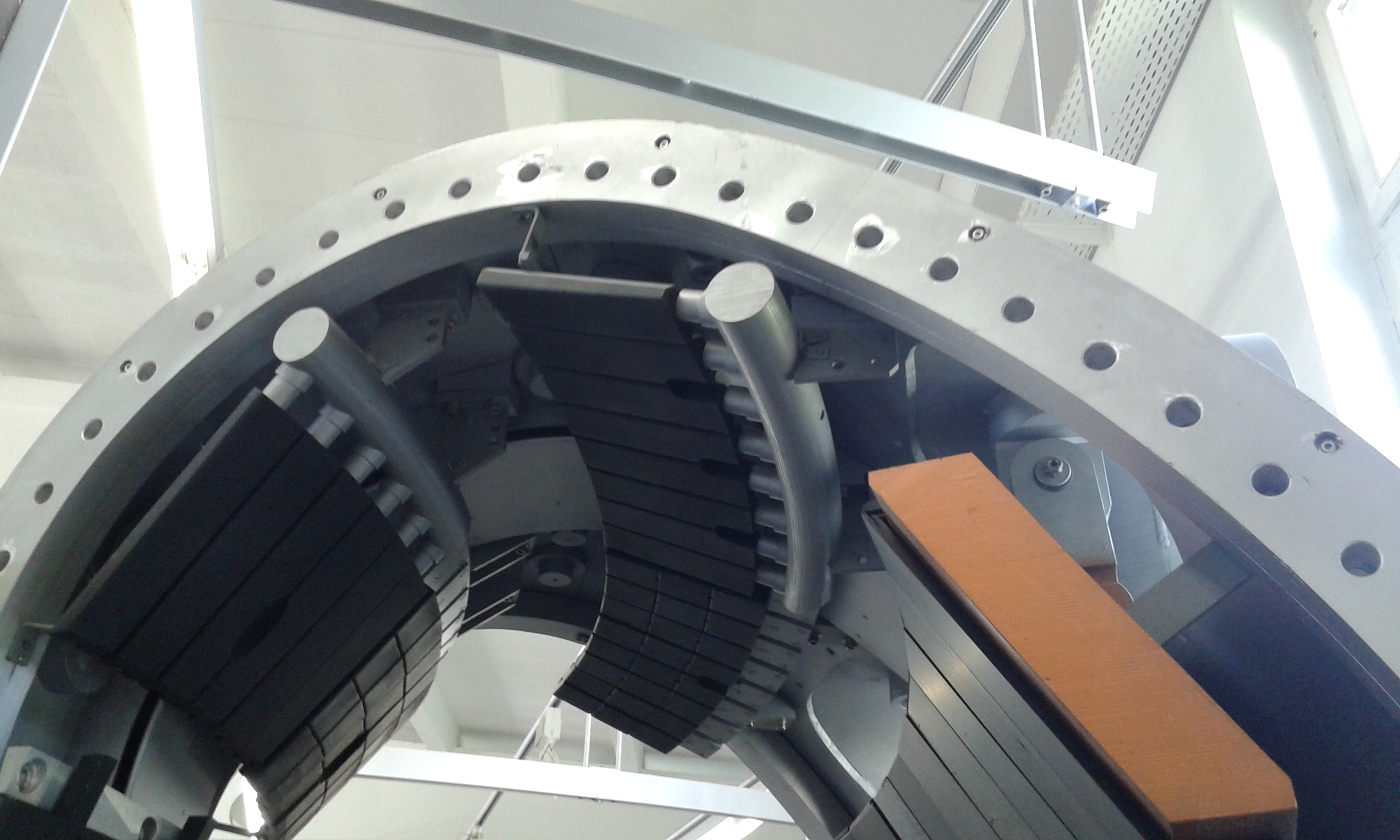

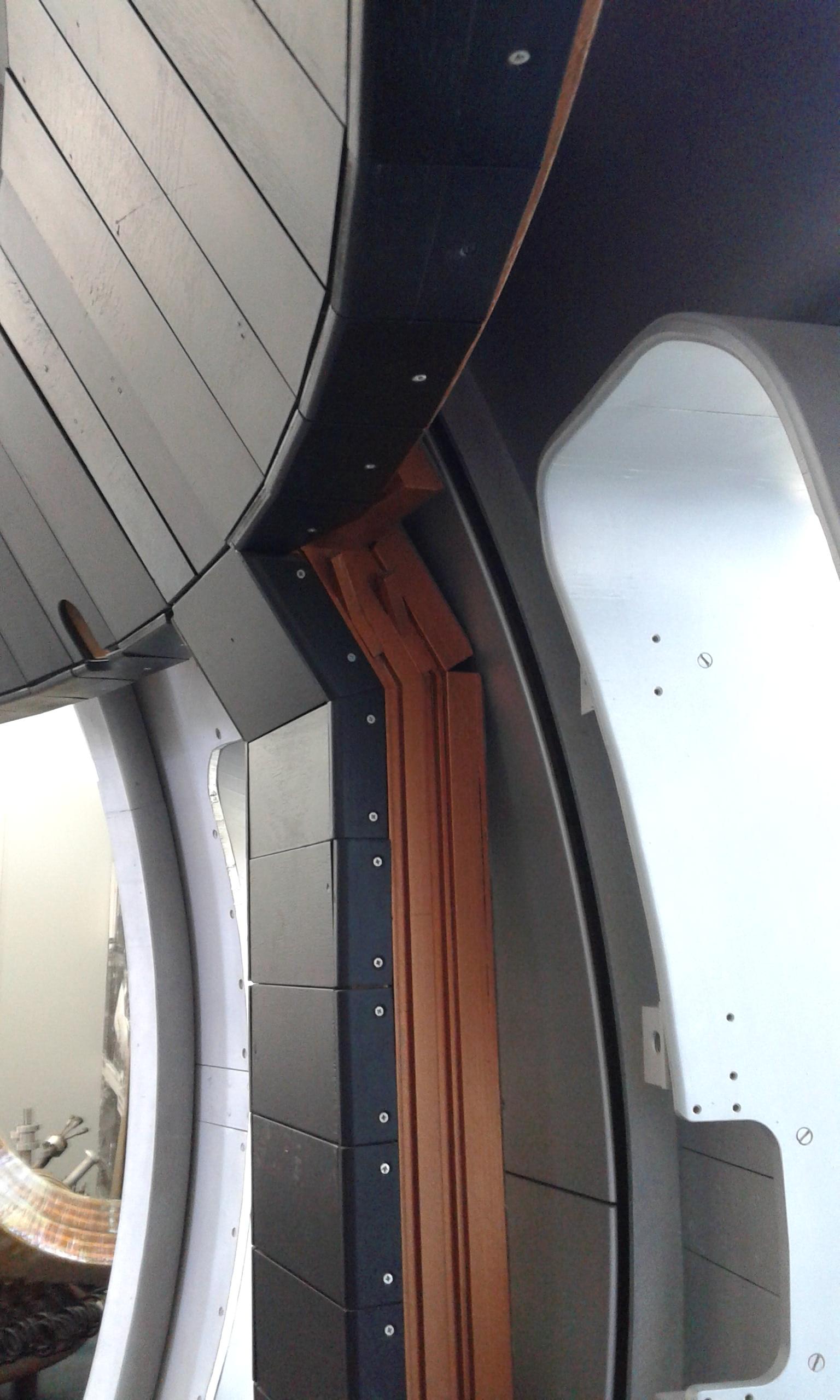

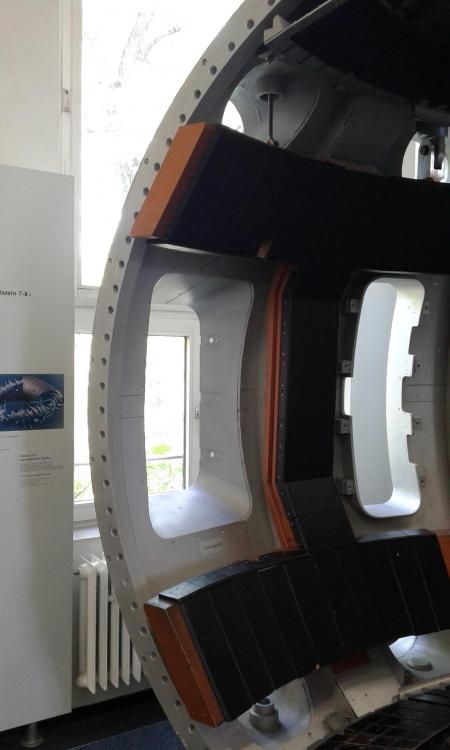

Секция / сектор от ТОКАМАК. Ще видя по-късно дали имам табела от кой експеримент е.



Редактирано Август 31, 2017 от Joro-01

[Joro-01]

Още...

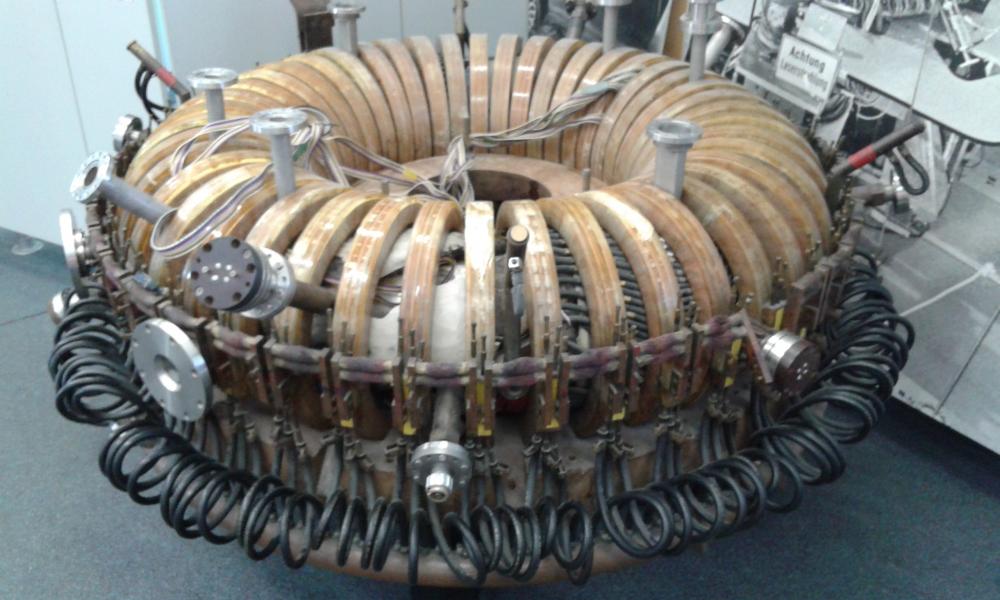

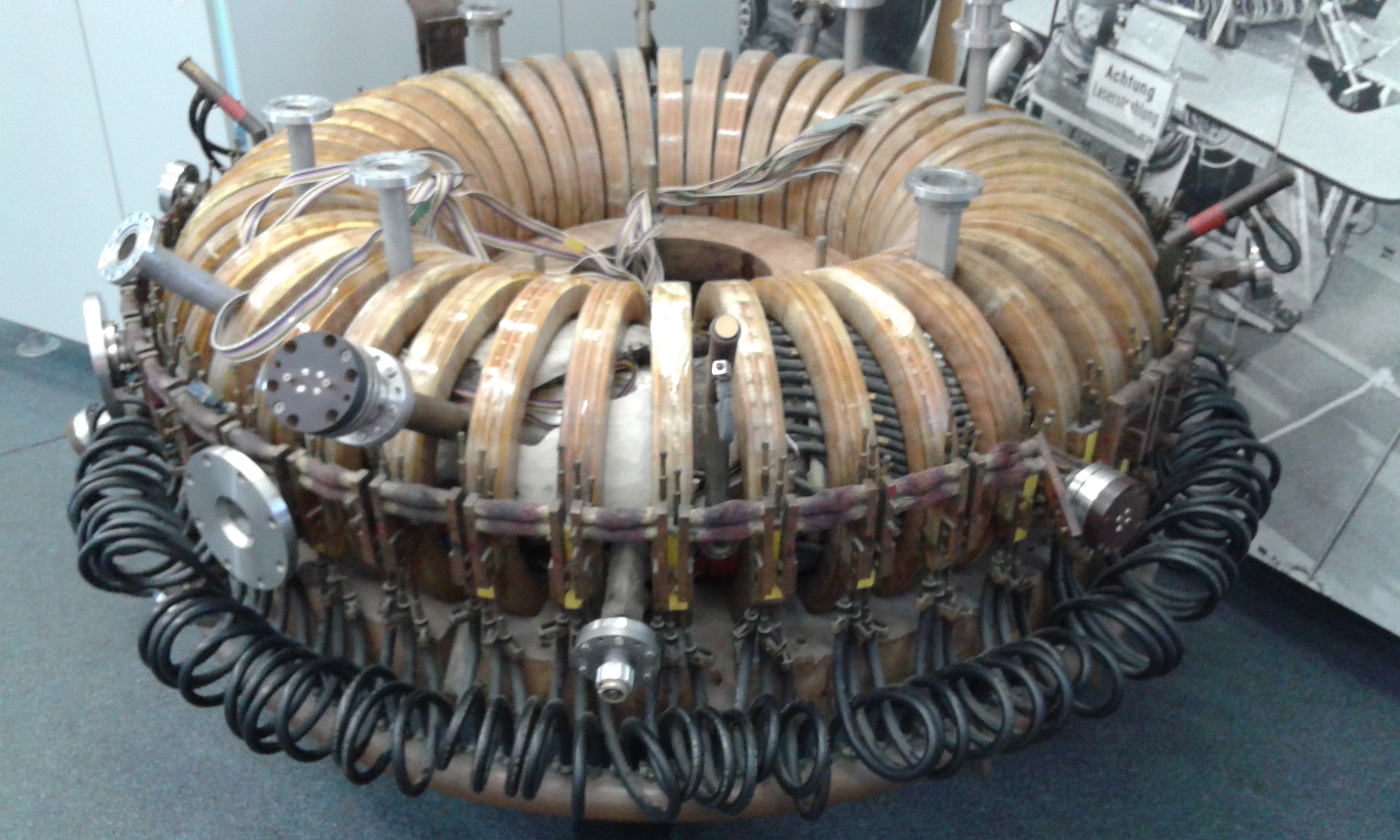

Един малък цял такъв реактор.

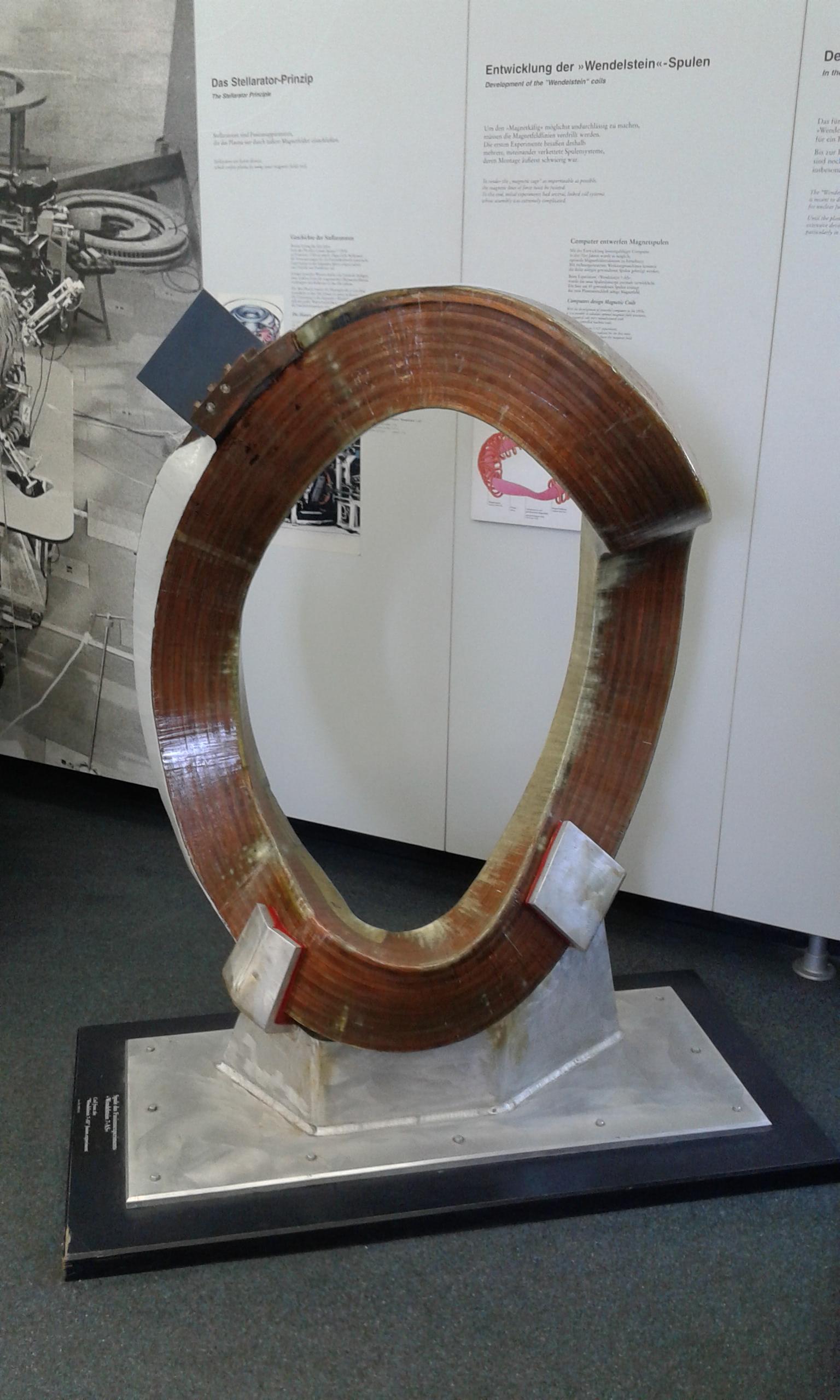

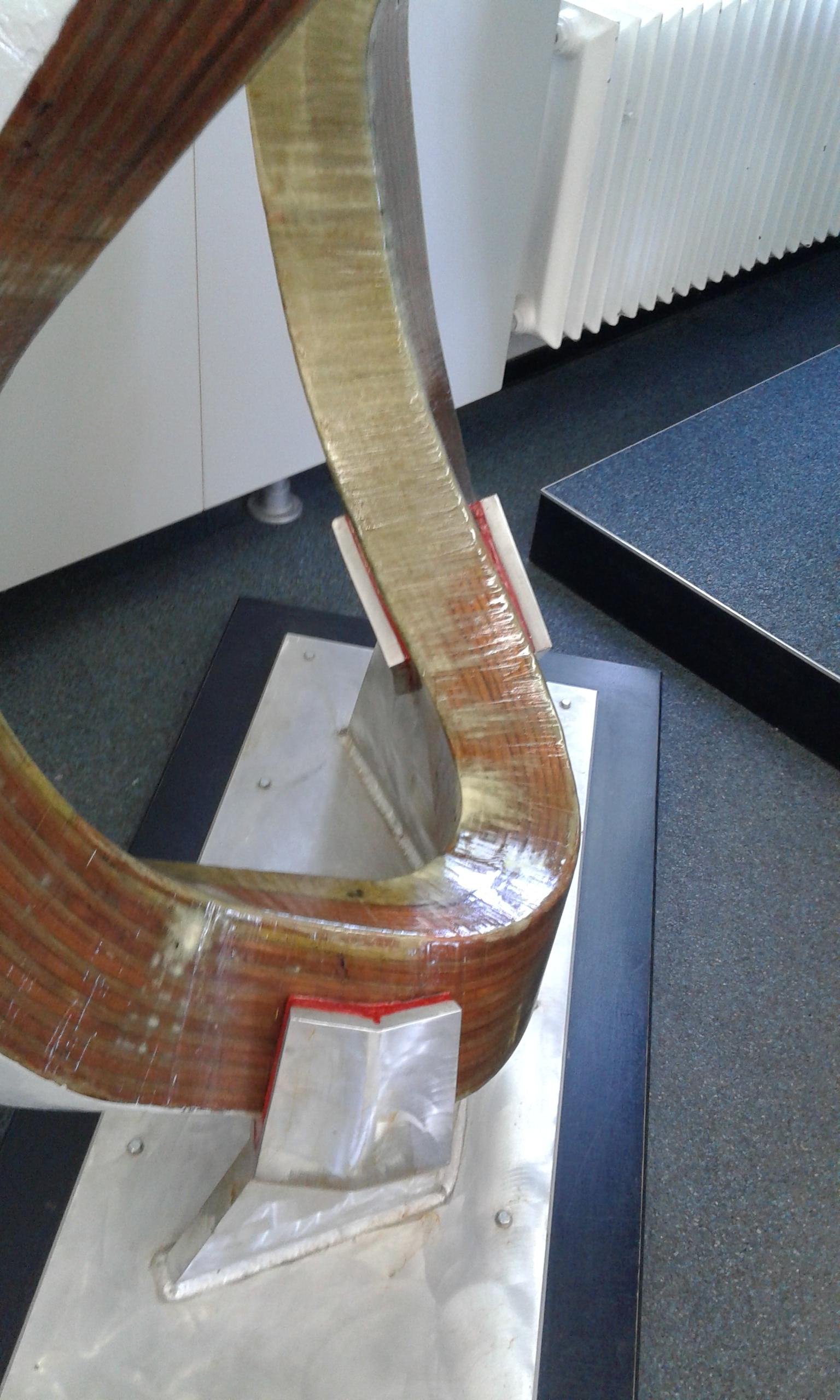

Една намоттка от Stellarator - другият такъв вид с магнитно удържане. Не видях и не снимах табелата. Не е от/за Wendelstein 7, на института Макс Планк (не съм снимал ясно надписа), но прави впечатление, че в музея имат предимство моделите от немски (немскоезични :)) производители.



Други енергийни съоръжения и акумулатори

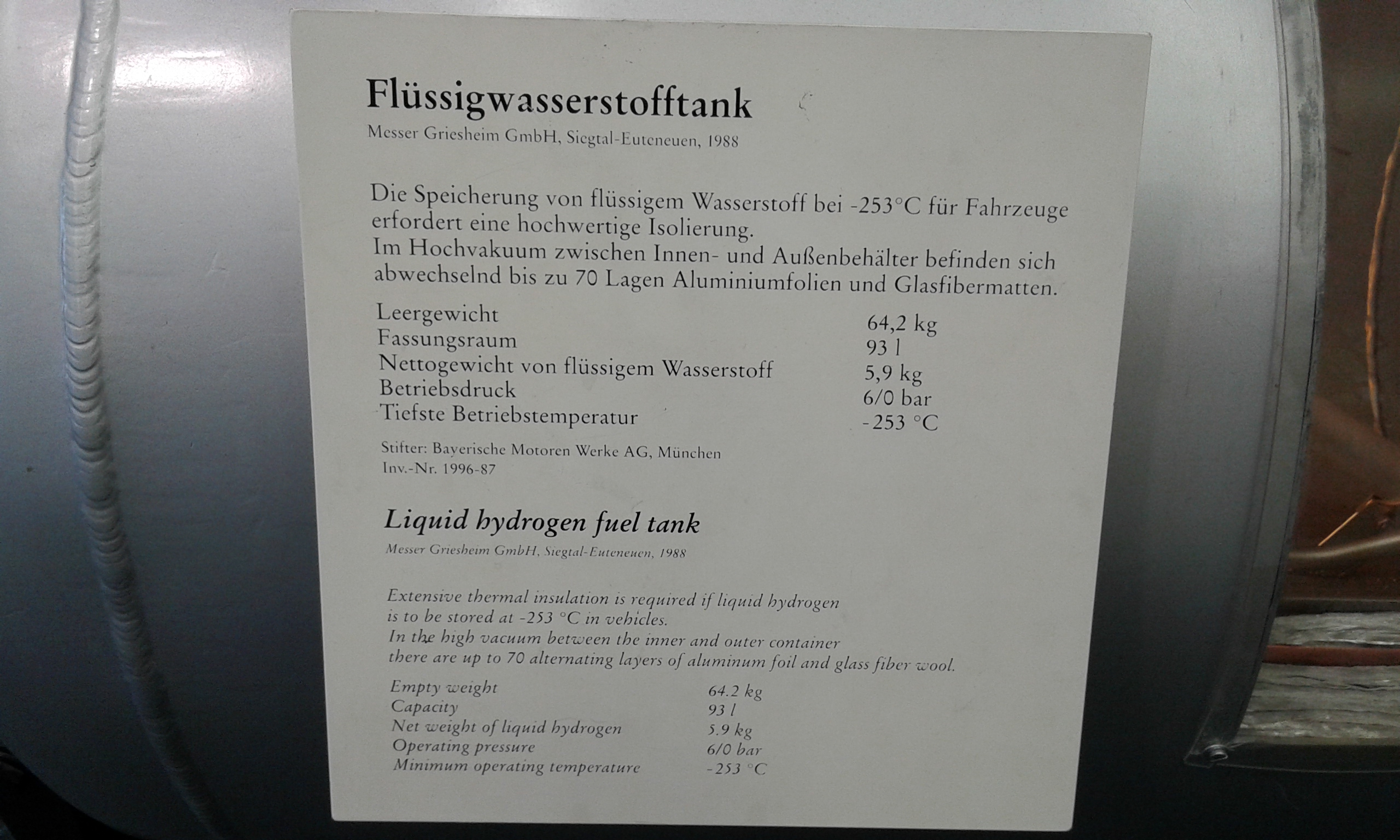

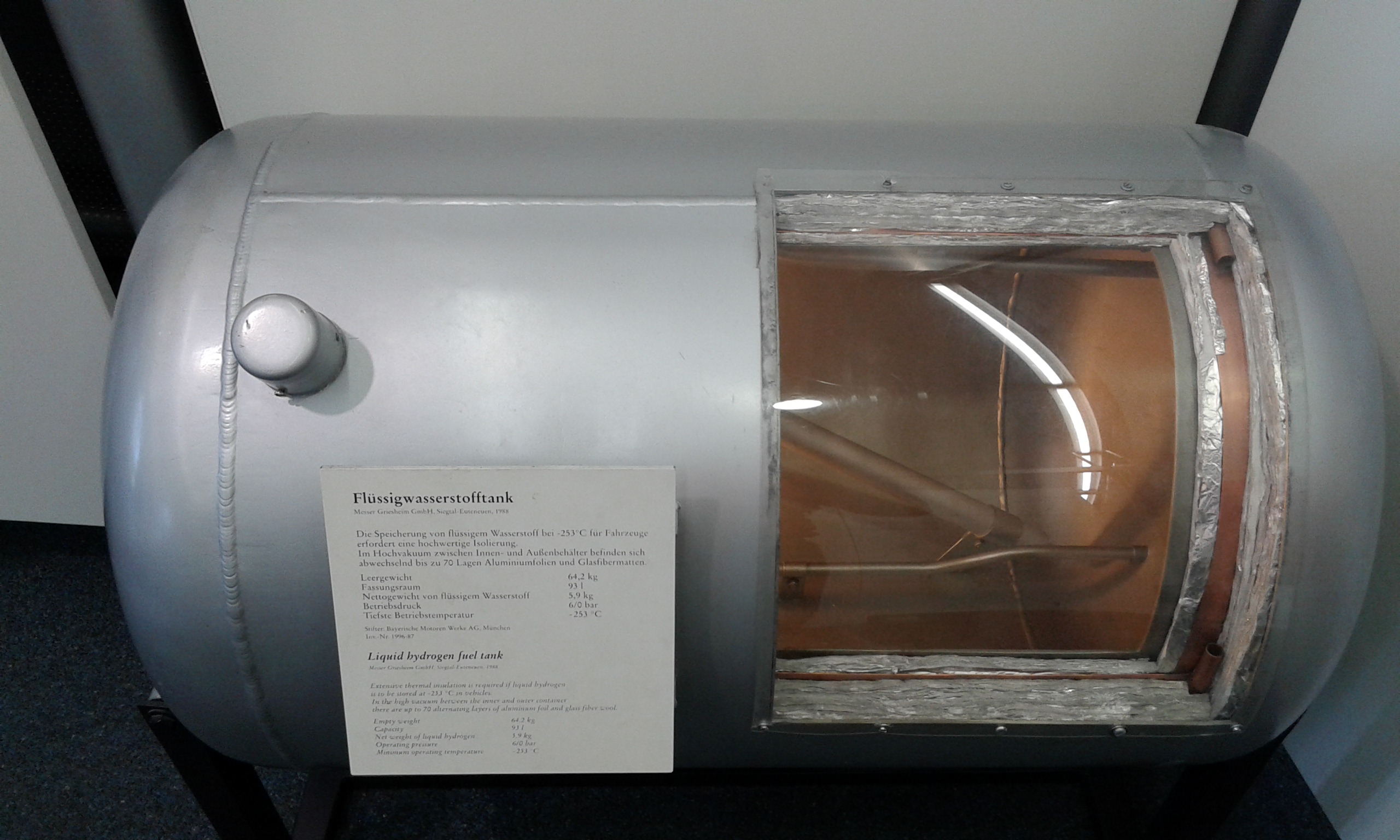

Резервоар за втечнен водород

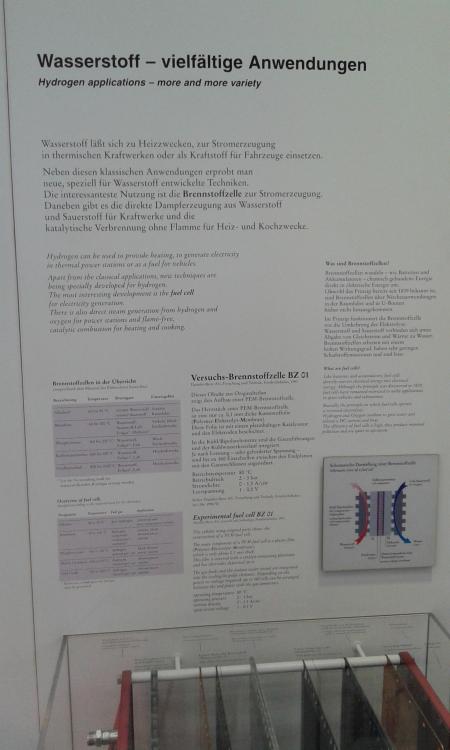

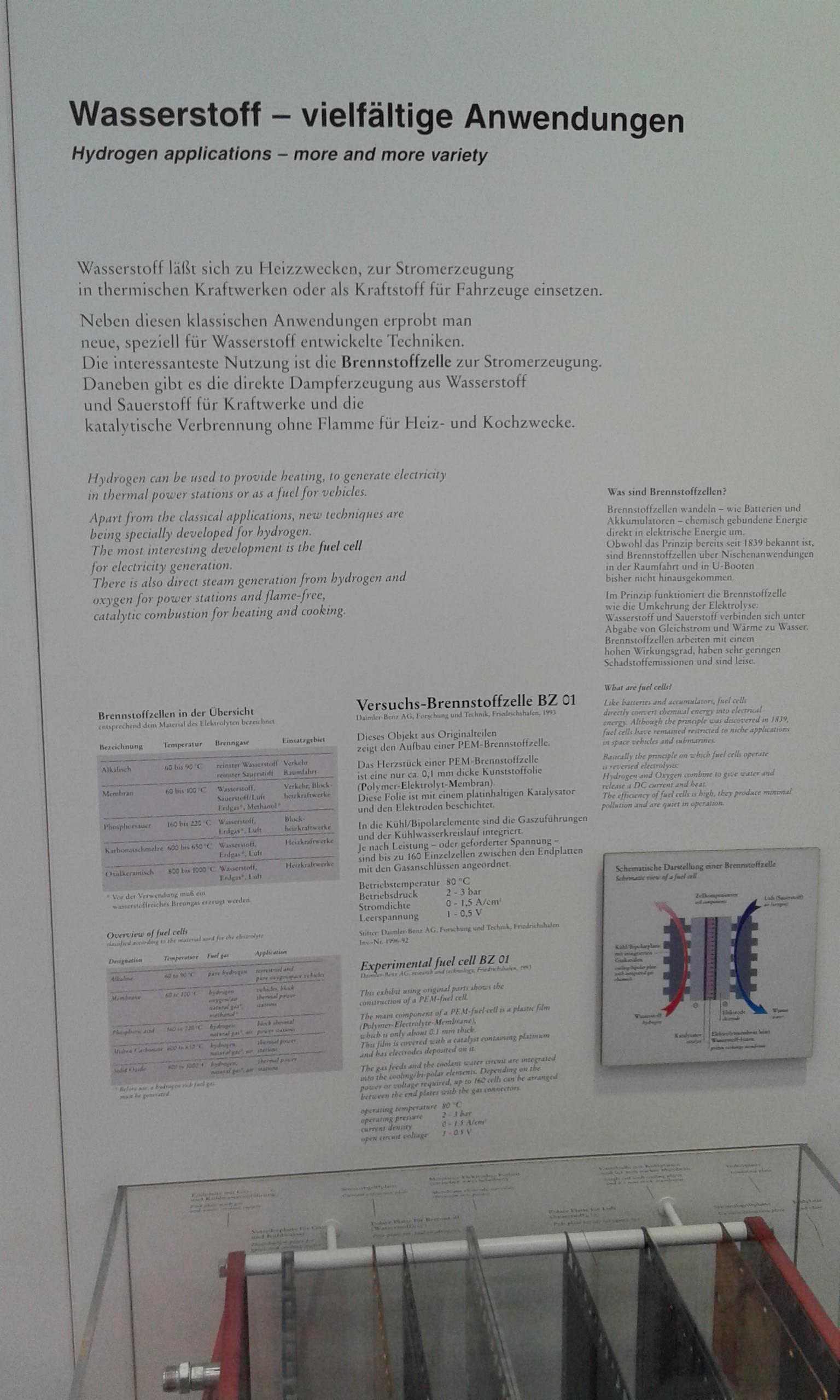

Класическа горивна клетка

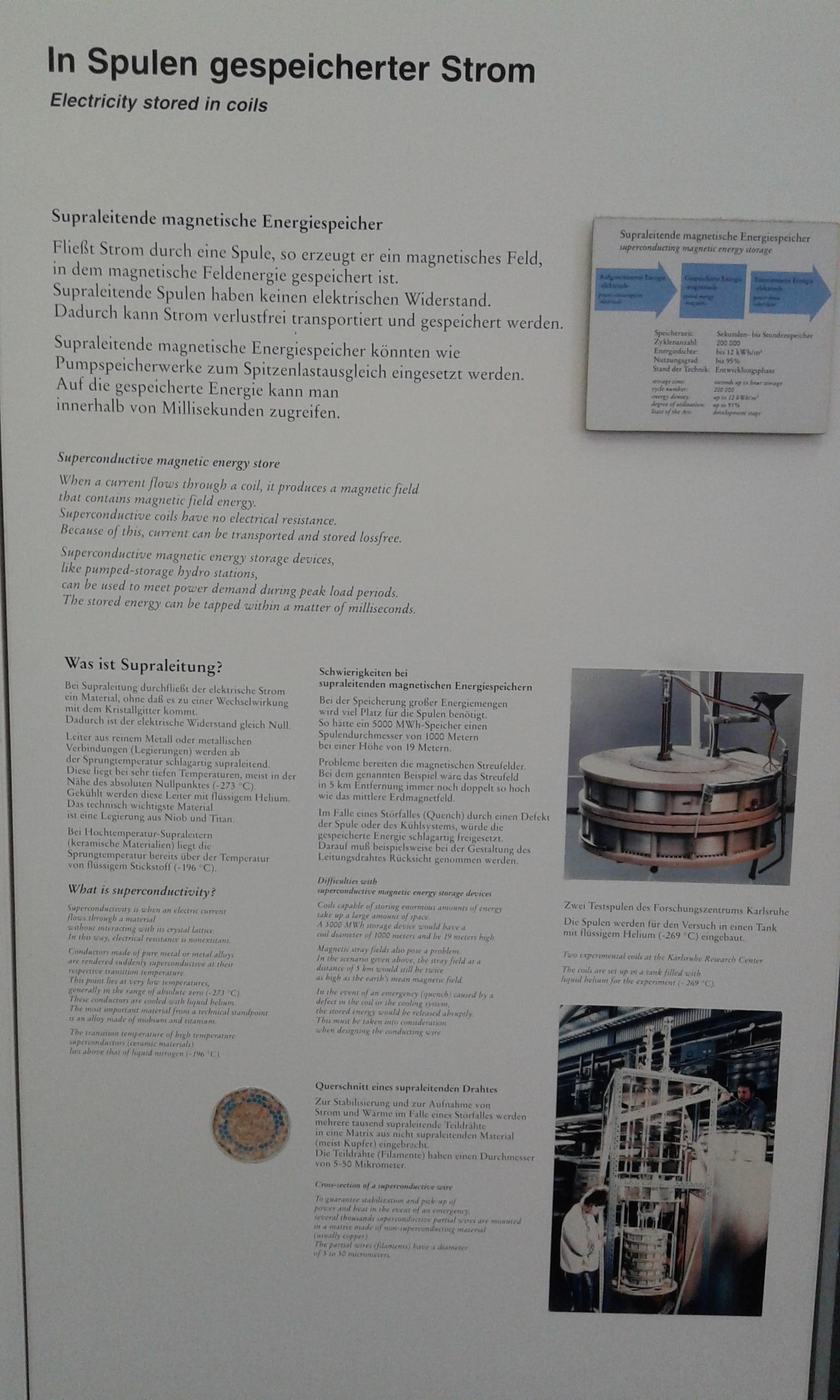

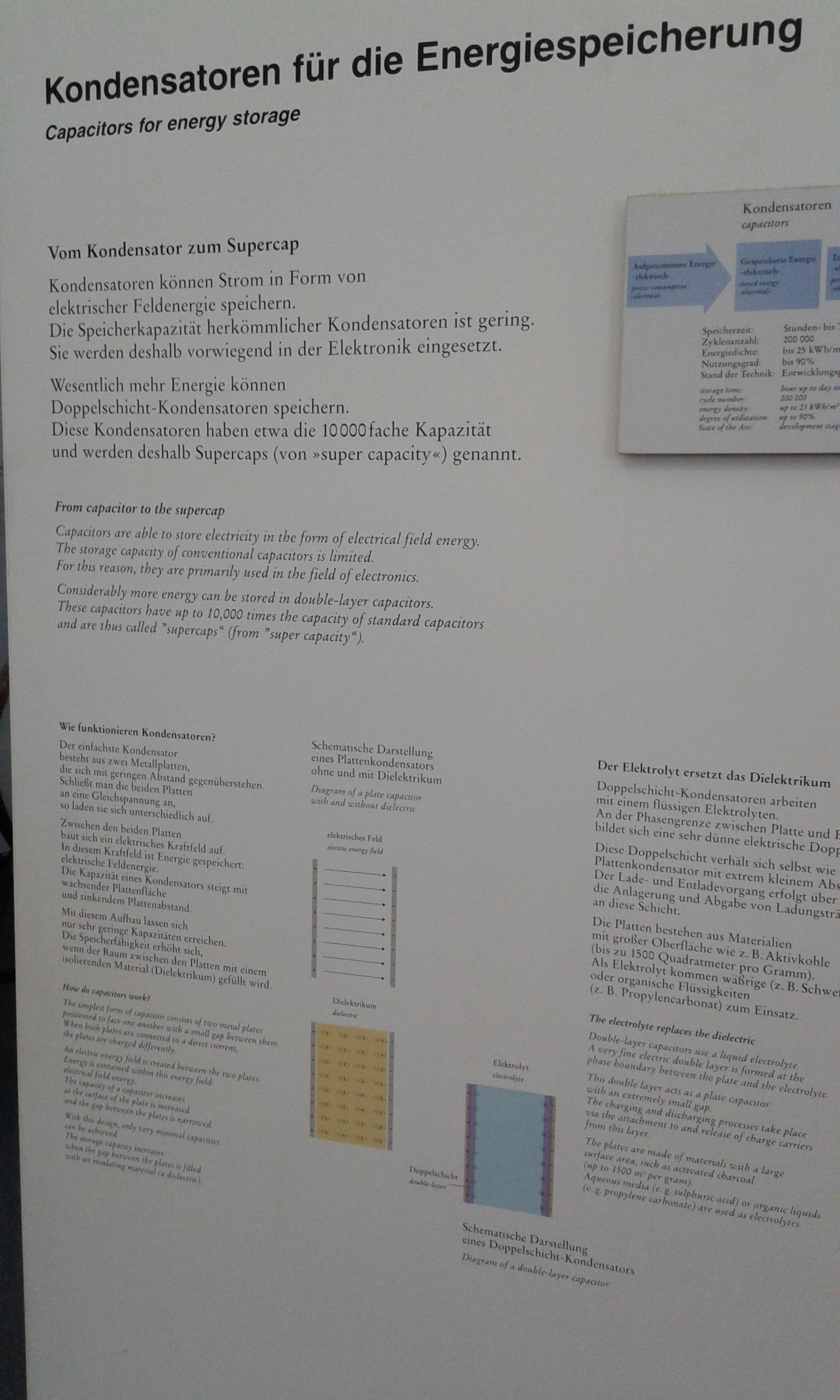

Индуктивен свръхпроводящ пръстен (акумулатор) нямаше. Само на табло, затова снимах таблото. Същото е и със суперкондензатора.

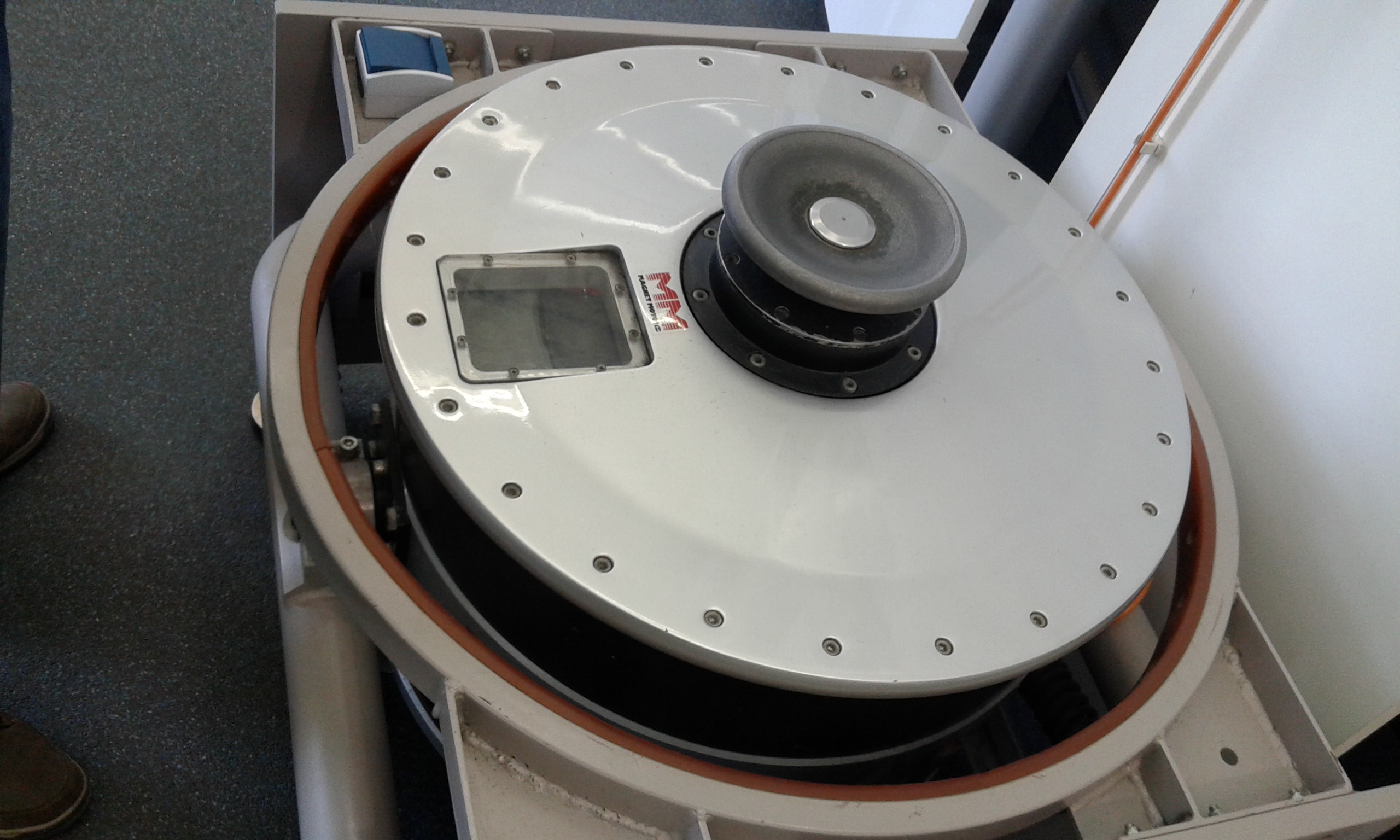

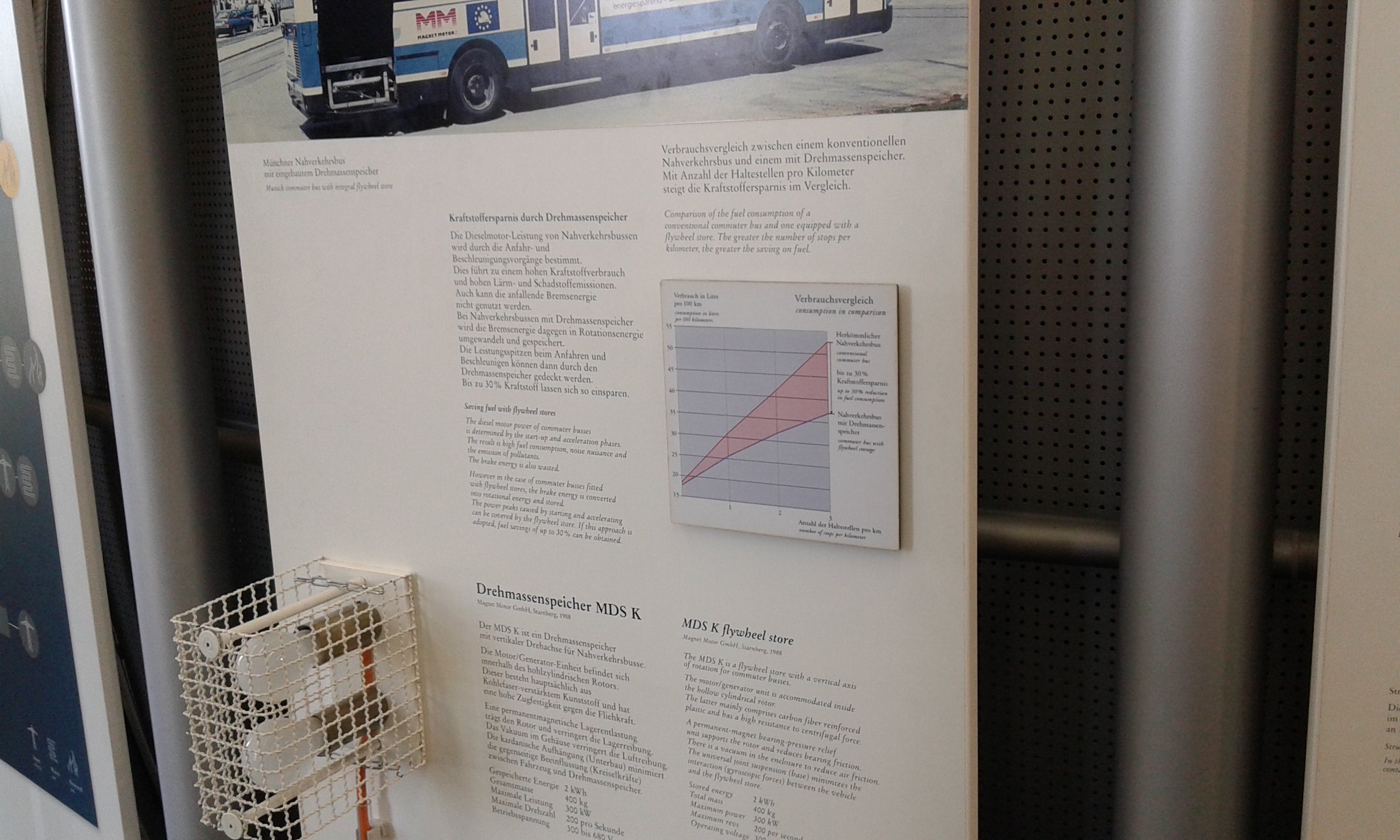

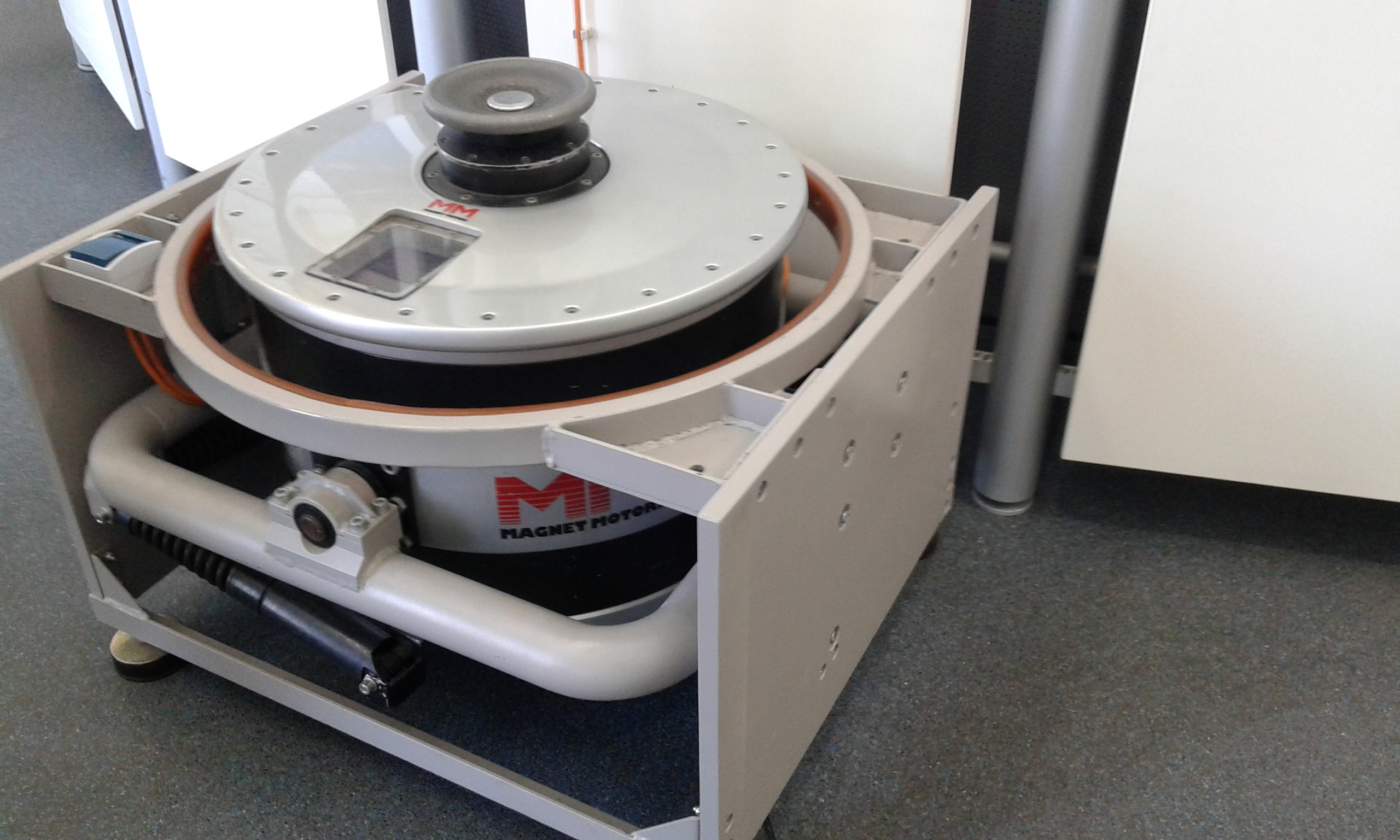

Маховик. Автобусът който е даден на таблото май е захранван с този модел. Можете да го развртите и с копче да светнете лампите под таблото.  Успях да г развъртя така, че светят 20 секунди силничко.



Редактирано Септември 1, 2017 от Joro-01

[Joro-01]

Продължаваме:

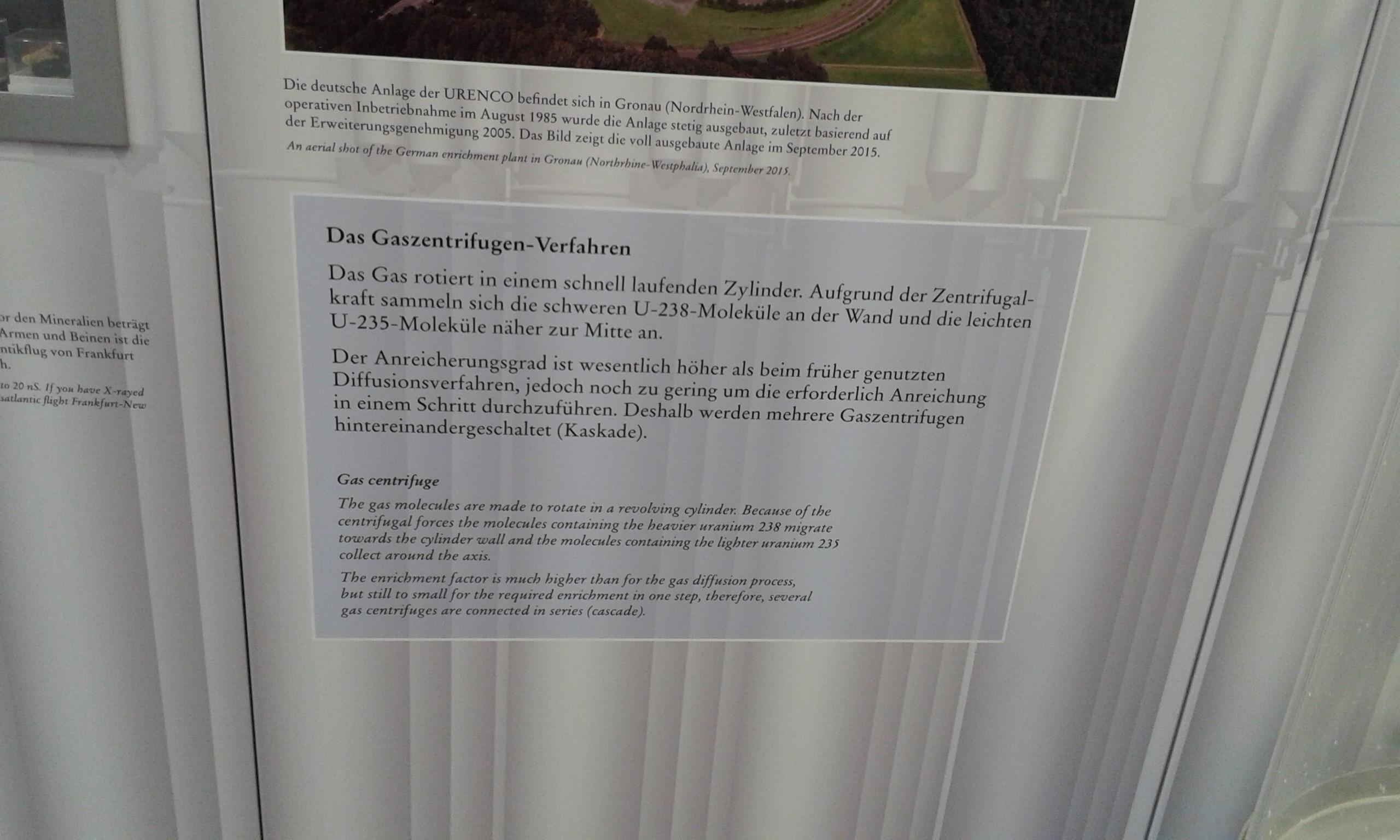

Газова центрофуга за разделяне на изотопите на урана. Мислех че са по-големи, но може да са или да има и такива.

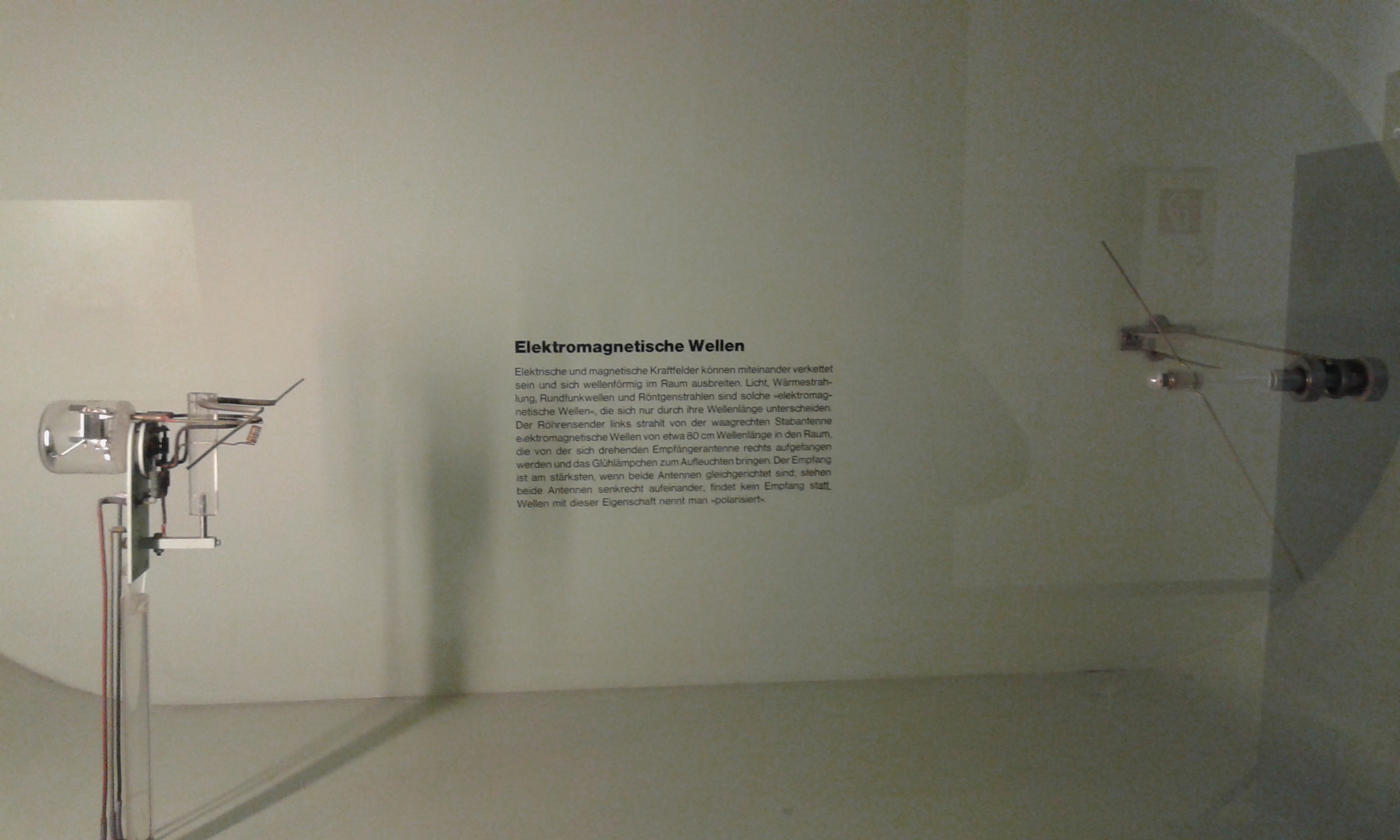

 Постановка демонстриаща свойствата на електромагнитнте вълни и по-скоро поляризацията на вълната. Ннамира за зад прозорец, в ниша. Отляво - генераторна лампа и излъчвателна антена. Отдясно - приемна антена и лампа с нажежаема жичка. Приемната антена се върти, когато лампата гасне напълно когато приемната антена и перпендикулярна на предаващата и свети най-силно, когато двете антени са успоредни (или лежат в едба равнина). В следващ пост ще сложа клипове. Сещам се за два, но трябва да ги обработя през Youtube.

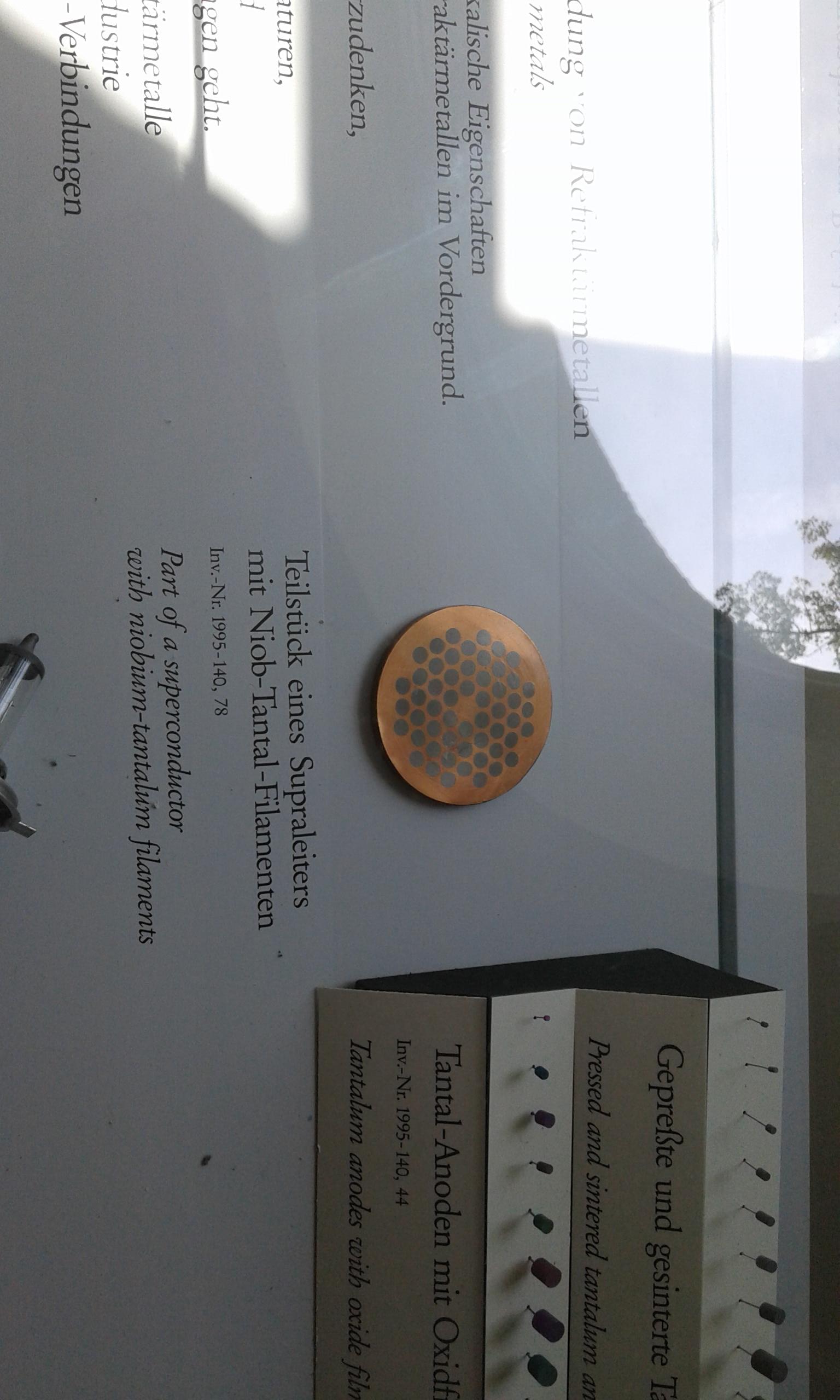

Филийка (кръгчето) от свръхпроводник (нискотемпературен)  - мед с пълнеж от ниобий-тантал.  Това е от металургията, където е снимках много.

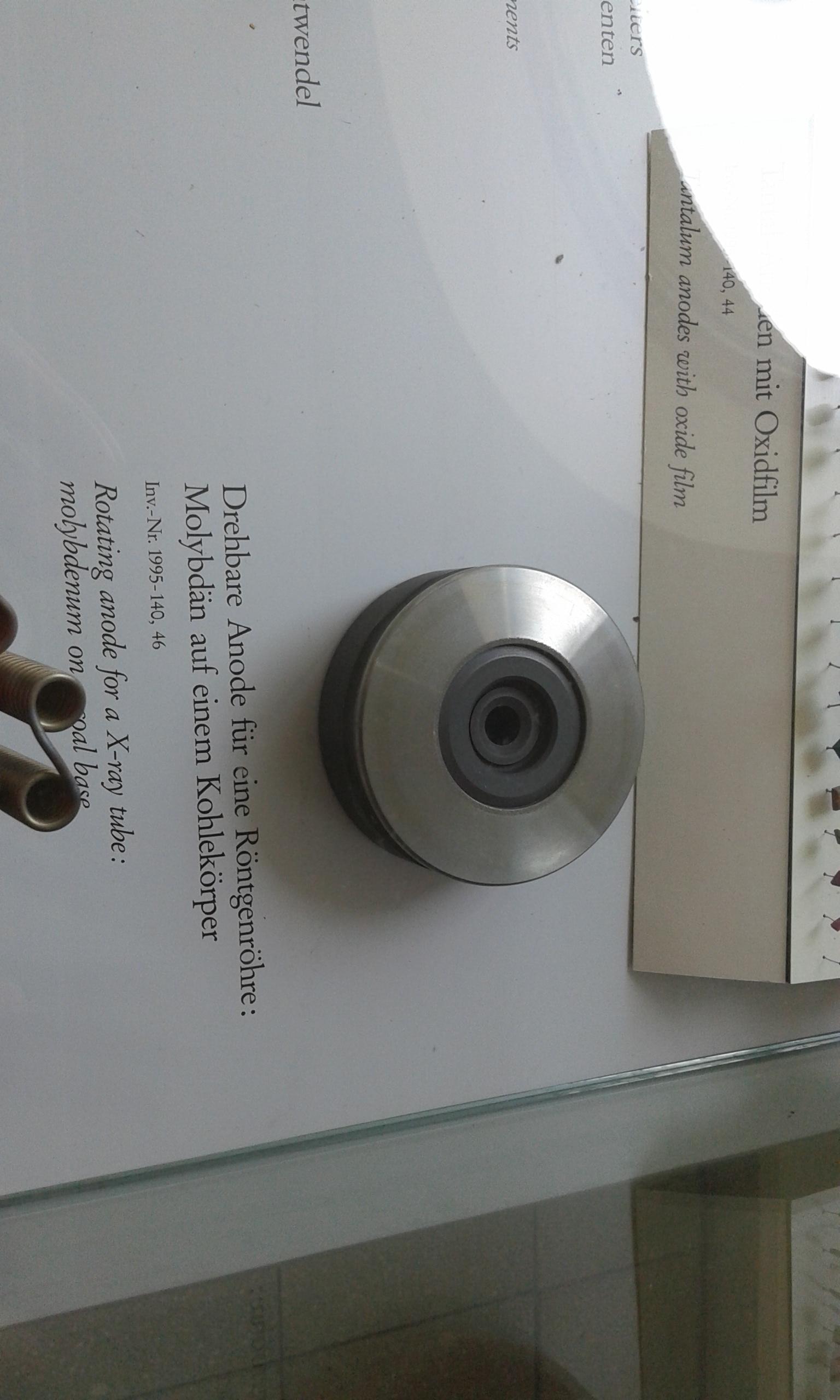

Молибденов диск- въртящ се анод от рентгенова тръба, за томограф. Прави се въртящ за да се охлажда (електронния лъч може да го стопи), върти се вътре в лампата от външно магнитно поле.



Редактирано Септември 1, 2017 от Joro-01

[Joro-01]

Продължаваме

Постановката показва свойствата на вълните - безжично предаване на енергия и значението на поляризацията. Вижда се предавателна антена с генераторна лампа (сещам се че май го описах) и въртяща се антена, която е удължения на изводите на лампата (с нагреваема ичка). Вижда се кога свети най-силно.



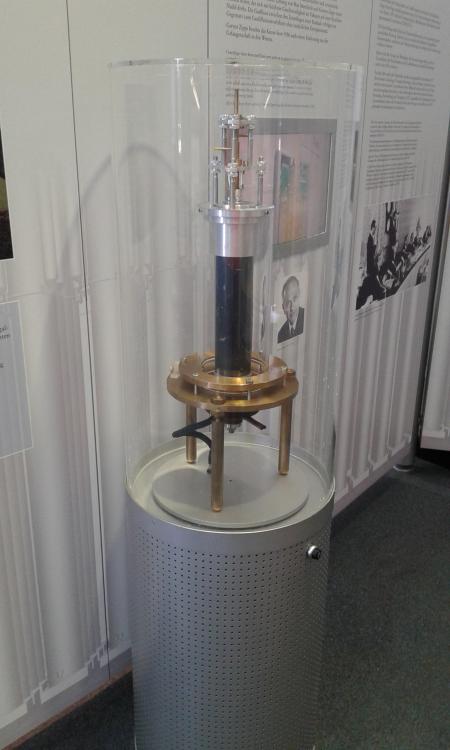

Уилсънова (мъглинна) камера

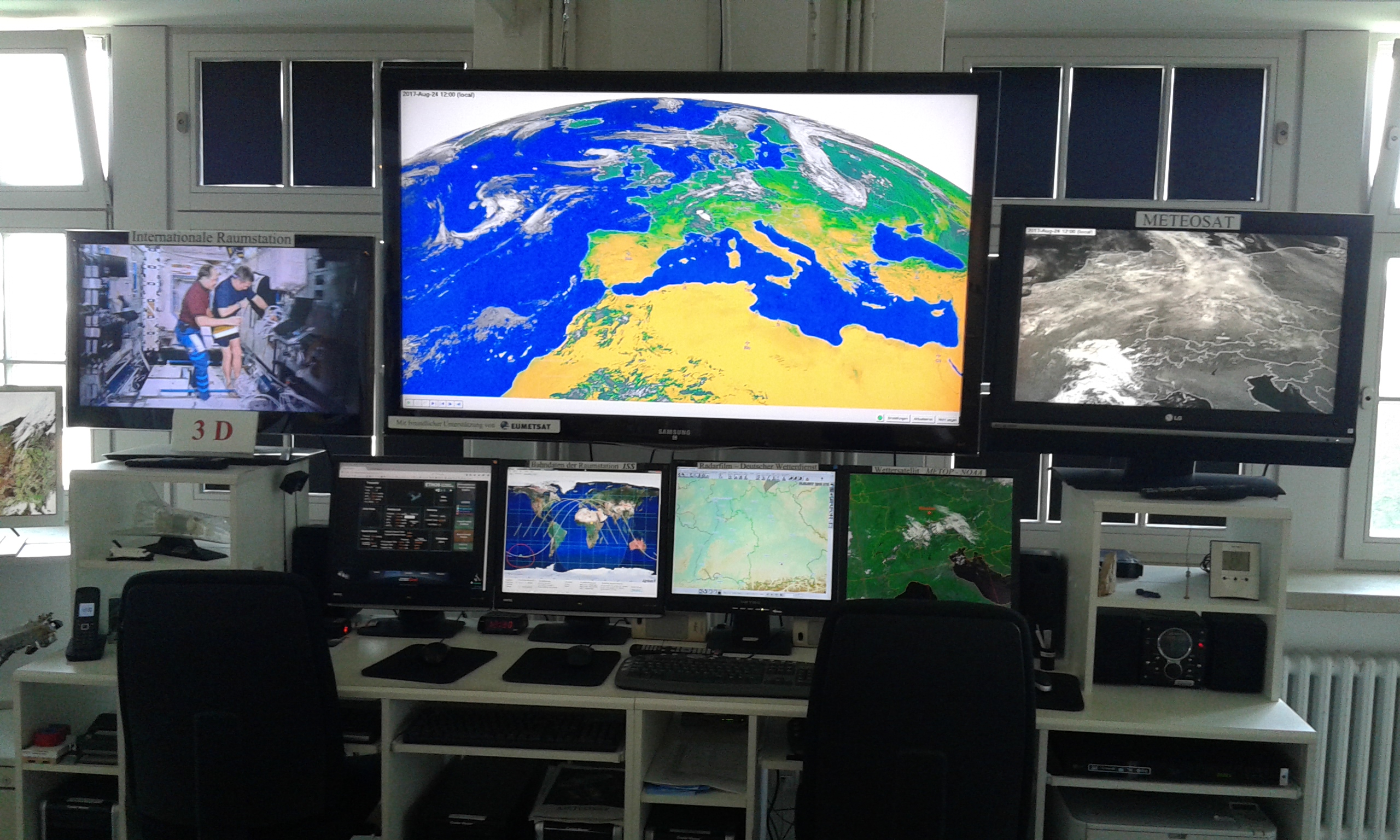

В галерията по геодезия където от "егоистични подбуди" не снимах. Ко е интересно, някой път ще има тема за еодезичеки инструменти и координатни системи. Снимката, която направих обаче, илюстрира работата и ползите от сателитите, както и дава нпрекъсната връзка с МКС. Екранът беше стерео (3D по модерно му), но имаше и очила за 3D.

Няма да го проверявам сега, мисля, че е

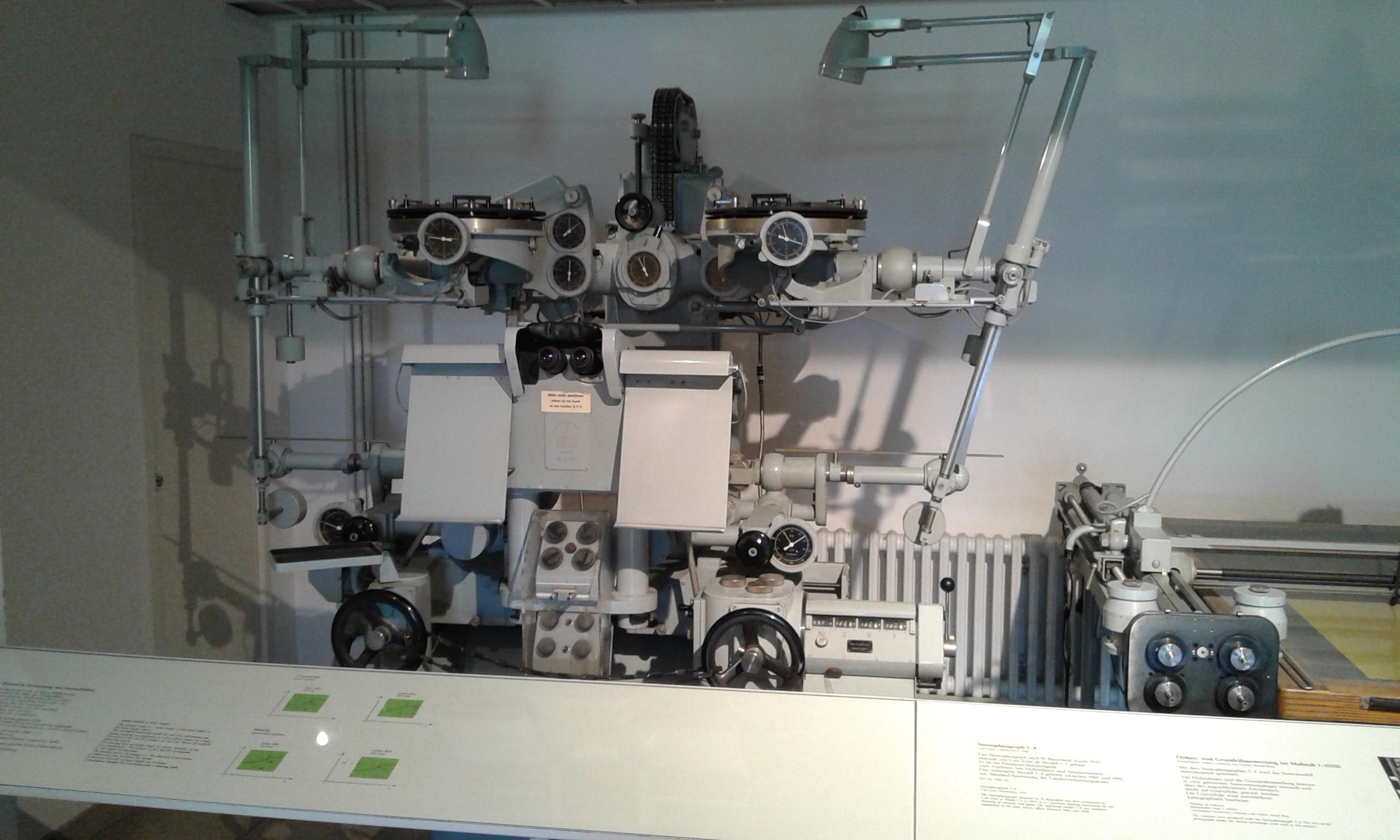

Това е машина за обработка на ортофото, и още по-точно за стереоснимки. По този начин се получава още по-добра информация за релефа и не само. Оператор гледа пез окуляри (два) и напасва изображнията. Ако някой пита, много от снимките на Google Earth са от самолети (над градовете особено), а не от сателити. Има сателити, които могат да снимат и по-добре, но не знам до каква степен се ползват от Гугъл.

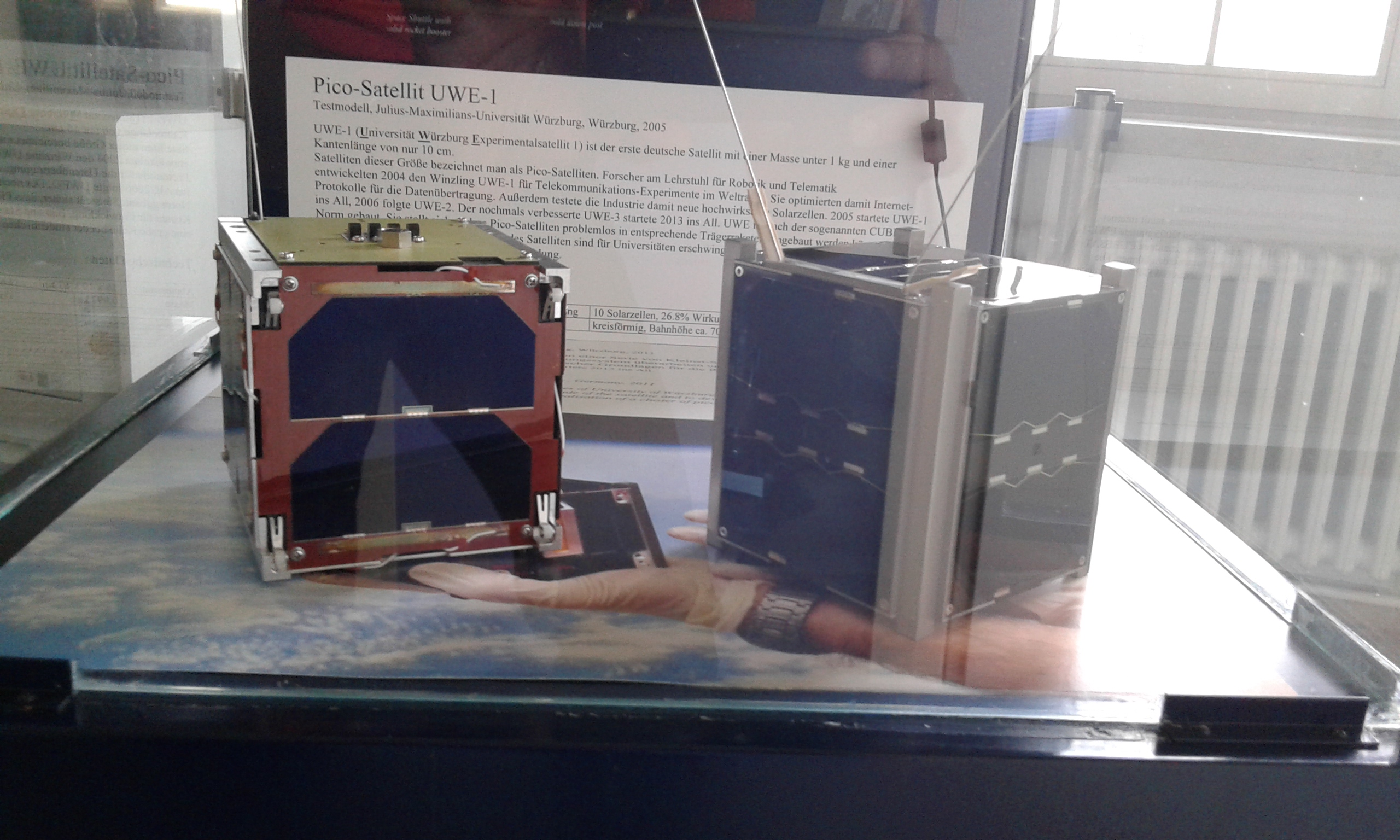

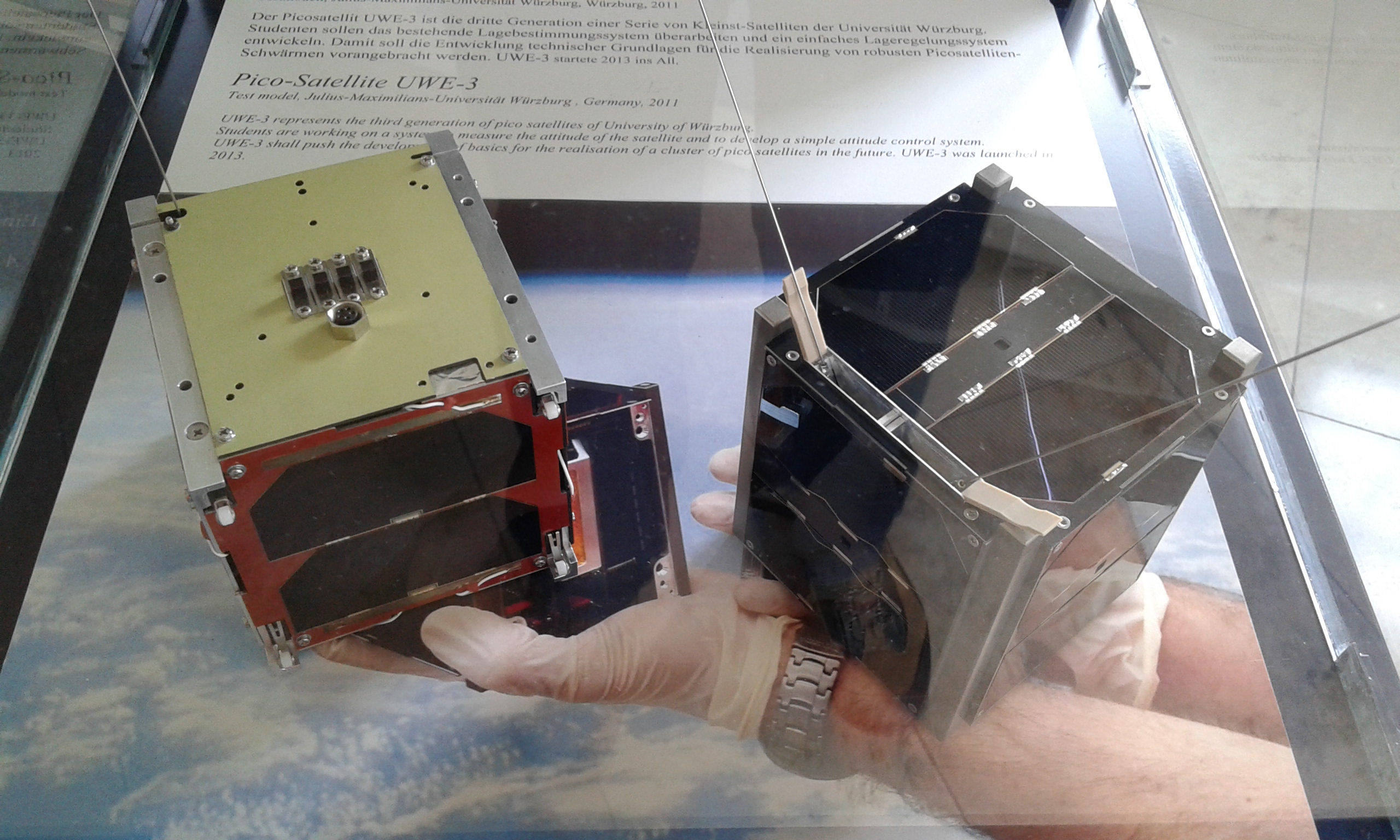

Пикосателити.

Изчезавам засега... Ще има още и от двата музея дето бях.
