вдигане на ел напрежение

[luboznatelnia]

искам да вдигна акумулаторно напрежение на около220v , без използване на трансформатор, да излезне право напрежение, или пулсационно няма значение, с мощност около 150, 200 W . някой ако знае да ми обясни как става и с какви елементи, предварително благодаря.

[catv]

Има две възможности или с трансформатор или с умножител на напрежение.

И при двете обаче първо се прави променливо напрежение(накъсва се правото) после се повишава и накрая пак се изправя.

Е разбира се има и трети (маймунски) ел.двигател върти ел.динамо.

[Малоум 2]

Има две възможности или с трансформатор или с умножител на напрежение.

И при двете обаче първо се прави променливо напрежение(накъсва се правото) после се повишава и накрая пак се изправя.

Е разбира се има и трети (маймунски) ел.двигател върти ел.динамо.

Добре дошъл!

Според мен, нивото тук е малко по-ниско, но въпросите които се кометират са по-интересни. А и модераторите са компетентни и се държат интелигентно.

...

[luboznatelnia]

Всъщност , интересува ме схемата на умножителя на напрежение и схемата или елементът ако е само един , на преубразователя на променливо напрежение .

[catv]

Благодавя,

сигурно си прав някак по-интересно е.

[catv]

Всъщност , интересува ме схемата на умножителя на напрежение и схемата или елементът ако е само един , на преубразователя на променливо напрежение .

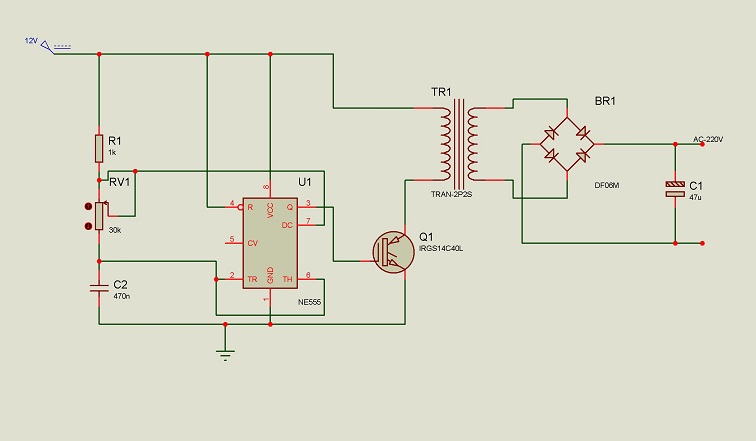

Значи с умножител, такива мощтности почти невъзможно. Ето ти схема с трансформатор.

Схемата е простичка, идеина за добра работа още неща трябват. Трансформатора трябва да вземеш някой да ти навие 220-12 волта. Абе едва ли ще се справиш сам, но ето поне разгледай

[luboznatelnia]

Видях я , покажи ми и схема на умножителя, мощността и да е до 10W максимум.Колкото позволява да е най голяма, стига да е проста за изпълнение,грецът не ми трябва. Трябва ми за луменисицентно осветление!

[luboznatelnia]

Знам че продават инвентори за целта, но искам да ми излезе по евтино,а и се увличам по електрониката

[catv]

НЕ става с умножител.

Първо ползва се обикновенно умножаване по 2-3 до няколко пъти общо казано. Ти искаш 20 пъти.

Второ мощтноста при умножение по 20 става миливати. Защото прехвърлящия елемент са кондензатори и умножение по 20 означава много кондезатори свързани последователно(с уговорка) изходния капациет пада много от там и тока които може да тече.

[luboznatelnia]

НЕ става с умножител.

Първо ползва се обикновенно умножаване по 2-3 до няколко пъти общо казано. Ти искаш 20 пъти.

Второ мощтноста при умножение по 20 става миливати. Защото прехвърлящия елемент са кондензатори и умножение по 20 означава много кондезатори свързани последователно(с уговорка) изходния капациет пада много от там и тока които може да тече.

ясно ми е увеличава се реактивното съпротивление на кондензаторите.Но ако имаш някакви идеи , дай ги.

[B0081]

Няма ли да ти по лесно да намериш луминисцентна лампа на 12 волта за кола?

Или както прочетох от други форуми да си направиш от светодиоди един пакет,мисля че това е много добро и економично решение.

[luboznatelnia]

Няма ли да ти по лесно да намериш луминисцентна лампа на 12 волта за кола?

Или както прочетох от други форуми да си направиш от светодиоди един пакет,мисля че това е много добро и економично решение.

добре де дай ми схемата за пакета.

[B0081]

добре де дай ми схемата за пакета.

Ето тука хората са обеснявали криво ляво как става свързването :

http://scooterclub-bg.com/forum/index.php/topic,1255.0.html

Най добрия вариант е да вземеш колкото ти искаш бели диода,и за всеки диод по едно съпротивление 600 ома.И ги свързваш всичките паралелно.Сам можеш да си измислиш конструкцията на която те ще се закрепват,може да бъде със кръгла форма (като лампа).

Има вариант да се вържат по три-четири диода последователно (не знам колко точно,взависимост от съпротивлението на самите диоди,за да докараш в този пакет 3 волта ) И да си направиш няколко такива пакета . Да кажем 5 пакета по 3-4 диода.Пакетите трябва да са свързани паралелно.Недостатъка е като изгори някой диод в даден пакет,прекъсва веригата за целия пакет от 3-4 диода.

Другия вариант е диодите да са свързани паралелно,и да се изчисли едно съпротивление за всичките диоди.Нещо от рода : 20 диода по 600 ом прави 12000 ом или 12 Ком. Проблема при този начин, е пак при изгаряне на някой диод.Ако изгори някой от 20-те диода, остават 19 диода,тока във вреигата се намаля,съпротивлението остава същото,напрежението ще се намали под необходимото,под 3 волта.Лампата ще свети послабо.

Но ако вземеш съпротивление което се регулира,реостатче, може и да постигнеш същия ефект като при първия вариант.Просто като изгори някой диод,врътваш малко реостатчето (намаляш съпротивлението ) и мисля че ще стане работата.

Не струва много скъпо,така че може да се експерементира.

[luboznatelnia]

Ето тука хората са обеснявали криво ляво как става свързването :

http://scooterclub-bg.com/forum/index.php/topic,1255.0.html

Най добрия вариант е да вземеш колкото ти искаш бели диода,и за всеки диод по едно съпротивление 600 ома.И ги свързваш всичките паралелно.Сам можеш да си измислиш конструкцията на която те ще се закрепват,може да бъде със кръгла форма (като лампа).

Има вариант да се вържат по три-четири диода последователно (не знам колко точно,взависимост от съпротивлението на самите диоди,за да докараш в този пакет 3 волта ) И да си направиш няколко такива пакета . Да кажем 5 пакета по 3-4 диода.Пакетите трябва да са свързани паралелно.Недостатъка е като изгори някой диод в даден пакет,прекъсва веригата за целия пакет от 3-4 диода.

Другия вариант е диодите да са свързани паралелно,и да се изчисли едно съпротивление за всичките диоди.Нещо от рода : 20 диода по 600 ом прави 12000 ом или 12 Ком. Проблема при този начин, е пак при изгаряне на някой диод.Ако изгори някой от 20-те диода, остават 19 диода,тока във вреигата се намаля,съпротивлението остава същото,напрежението ще се намали под необходимото,под 3 волта.Лампата ще свети послабо.

Но ако вземеш съпротивление което се регулира,реостатче, може и да постигнеш същия ефект като при първия вариант.Просто като изгори някой диод,врътваш малко реостатчето (намаляш съпротивлението ) и мисля че ще стане работата.

Не струва много скъпо,така че може да се експерементира.

О.К много ти благодаря избрах си вариянтът с реостата ,но къде ли мога да намеря такъв?

[luboznatelnia]

П.С преимуществото на реостата е и че може с него да се регулира силата на светимостта до желаната стойност.

[B0081]

Да този вариант със реостатчето не е лош.

Май обърках обаче сметките за съпротивлението.Мисля че трябва да се намаля,а не да се увеличава.

Т.е 600 ома / 20 броя. = 30 ома съпротивление ,за да пропуска необходимия ток във веригата.

И тогава се получава,като изгори един диод,другите консумират повече ток.От което се увеличава риска да изгорят по бързо.Така че с реостатчето трявбва да се намаля тока ,т.е да се увеличава съпротивлението.Ако изпуснеш момента и тръгнат да "горят" диодите,ще изгорят всичките.А това е кофти

Първия вариант си остава няй сигурен,според мен.

[luboznatelnia]

Да този вариант със реостатчето не е лош.

Май обърках обаче сметките за съпротивлението.Мисля че трябва да се намаля,а не да се увеличава.

Т.е 600 ома / 20 броя. = 30 ома съпротивление ,за да пропуска необходимия ток във веригата.

И тогава се получава,като изгори един диод,другите консумират повече ток.От което се увеличава риска да изгорят по бързо.Така че с реостатчето трявбва да се намаля тока ,т.е да се увеличава съпротивлението.Ако изпуснеш момента и тръгнат да "горят" диодите,ще изгорят всичките.А това е кофти

Първия вариант си остава няй сигурен,според мен.

Абе отказвам се да го правя , много игра пък вземе че изгорят но ме интересува друго , как мислиш може ли чрез реостата да се намаляват оборотите на монофазен асинхронен електромотор?

[B0081]

Абе отказвам се да го правя , много игра пък вземе че изгорят но ме интересува друго , как мислиш може ли чрез реостата да се намаляват оборотите на монофазен асинхронен електромотор?

Много бързо се отказваш ,интересно би било да го направиш,и да видим какво ще излезне .

При посотянотокови двигатели става с реостат.Мисля че на този принцип работят тролеите.

Обаче при промнелив ток няма да стане.Реостат ще играе ролята на бобина,а не на съпротивление.Всъщност не съм сигурен,трябва да се провери.Но доколкото си спомням това беше проблема на двигателите с променлив ток, трябва да им се прави допълнително устройство за да се регулират оборитите (чрез честотата).

Така че отговора ми е че не може.Но може и да бъркам.

[luboznatelnia]

Мисля че си прав за това че не може с реостат да се влиае на оборота при променливотоковете ел двигатели, може би ще се намали оборота но и механичната му мощност ще се намали а това не е желано, мисля че ги намаляват с някакво друго устройство чрез изменение на честотата. А за лампата ще видя, дали може да намеря някъв реостат, а може и по първия начин да ги свържа но ще ми трябва и подходящ рефлектор за да фокусира светлината в голям кръг . Подходящо ще е за нощен риболов, нали съм си риболовец, само дето по често се връщам без риба, отколкото обратното Но затова пък има рибен магазин,в който "уловът е гаранте"
